一、系統概要
深圳市精敏數字機器有限公司積累多年現場數據采集、智能工業控制、運動控制、
上位機監控等方面的業內經驗，最新推出一款多功能樓宇電梯智能實時集中監控系統。
JMDM 樓宇電梯智能實時監控系統可對樓宇、小區內的多臺電梯運行狀態進行實
時監控，如電梯運行方向、停靠樓層、開關門、停止、告警、故障、檢修等運行情況。
通過RS485網絡和JMDM工業級高可靠單片機控制器實時采集和實時傳送到電腦集中
監控臺，并以文字、動畫形式實時逼真顯示多臺電梯同時多樓層上下運行，運行數據可
以智能曲線圖、運行日志等方式顯示和存儲在集中監控臺電腦上，還支持自定義語音播
報電梯告警或故障信息。電梯所有運行狀態一覽無余，多臺電梯工作情況實時掌握，系
統操作簡單方便，操作人員一用即會。
JMDM多功能智能電梯遠程監控系統功能強大、性能穩定、組網經濟、施工簡單、
界面直觀、使用便捷，可大幅提高電梯管理工作效率，實時掌控所有電梯工作狀態，提
前響應，將故障、風險和損失降到最低，大大節約人力、物力、財力，是各種大中型物
業管理公司、商業樓宇、住宅小區、企事業單位機關等單位樓宇電梯的最佳監控系統方
案。
二、系統介紹
JMDM樓宇電梯智能實時監控系統由三部分組成：電腦（集中監控臺）、電梯運行數據
采集單元、供電系統。
2.1 電腦（集中監控臺）
JMDM-RS485網絡對N臺電梯運行數據進行過程數據采集，實時讀取電梯的運行方向、
停靠樓層、開關門、停止、故障、檢修等信息，以動畫、數據報表、狀態運行日志等方
式實時顯示或實時存儲在電腦上，值班人員可以很直觀便捷地看到各個電梯的實時運行
狀態，可以通過計算機的外置音響把故障電梯的故障信息以語音的方式播放。
2.2 電梯運行數據采集單元
電梯運行數據采集單元由四部分組成：JMDM工業級高可靠控制器、RS485接入模塊、
DC24V電源、雙絞線（或網線）。安裝位置可與電梯自身控制單元安裝在一起，也可以
獨立安裝在一個采集柜內。JMDM 工業級高可靠控制器可以實時采集電梯的各種運行
過程信息：包括運行狀態、故障信息等數據，經過RS485接入模塊接入RS485網絡，
電腦監控臺也通過RS485 接入模塊接入RS485 網絡，RS485 網絡便可把過程數據傳
送到主控上位機：電腦集中監控臺，實現對多臺電梯的運行狀態信息進行實時采集和監
控。
2.3 供電系統
供電系統是為電梯運行數據采集模塊進行供電，DC24V 電源可由電梯系統提供，也可
獨立配置直流開關電源。
三、系統功能特點

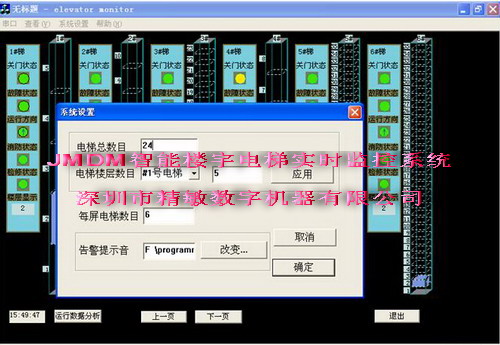

1、上位機電腦監控畫面動畫顯示各個電梯的運行狀態：電梯運行方向、停靠樓層、開
關門、停止等運行情況；
2、狀態圖形化顯示每部電梯的當前運行樓層和方向；
3、文字+圖形化顯示電梯狀態（告警、故障、檢修、消防等）；
4、具備智能報警系統，并獨立存儲報警數據記錄日志，可以優先并自動彈出電梯故障
畫面，并帶確認功能；
5、運行數據記錄（包括電梯運行時間、各個樓層停留次數匯總、平均故障頻率等數據）
統計以智能曲線顯示和打印，可方便電梯使用和管理者對電梯運行效率進行評估和調
整；
6、人性化自定義語音播報故障，可以根據實際情況自行錄制語音播報音頻文件；
7、個性化功能及畫面制作，可以根據用戶需求制作不同風格的監視畫面，同時也可以
根據用戶要求增加監控系統的功能。
8、支持與其它系統對接，需要其它系統提供消息響應機制、消息命令格式等信息。
