| 規格參數 |
訂貨號 |
 GForce-200 PLC EM231 熱電阻輸入模塊, 4路 16位精度 |
GM231-RTD4 |
| 常規特性 |
| 尺寸(寬×高×深) |
71.2×80×62mm |
| 功耗 |
2W |
|
|
|
|
|
|
|
|
| 溫度測量輸入特性 |
|
輸入點數 |
4點 |
| 共模抑制 |
> 120 d B @ 120 V A C |
| 輸入類型 |

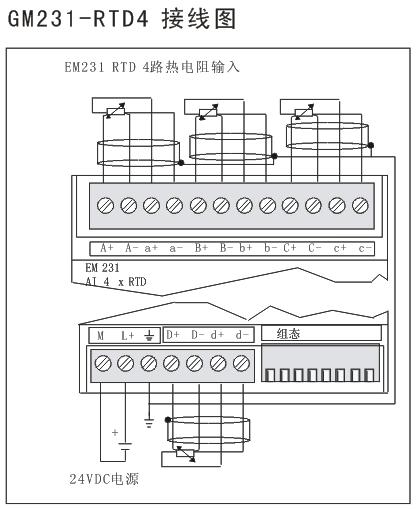

模塊參考接地的RTD(2、3或4線連接) |
| 輸入范圍 |
RTD 類型( 每個模塊選擇一種)鉑( P t ) ，銅( Cu ) ，鎳( Ni ) 或電阻，對于RTD類型，見熱電阻模塊支持RTD類型表 |
| 輸入分辨率 |
|
| 溫度 |
0.1℃/ 0.1℉ |
| 電壓 |
-- |
| 電阻 |
15位加阻性符號位 |
| 測量原理 |
S i g m a →d e l t a |
| 模塊更新時間：所有通道 |
810 mS |
| 導線長度 |
到傳感器的最大長度為100 m |
| 導線回路電阻 |
20歐姆，2.7歐姆 ，對于Cu 的最大值 |
| 干擾抑制 |
8 5 d B ，50H z /60H z /4 00H z 時 |
| 數據字格式 |
電阻：0至+2764 8 |
| 傳感器最大散熱 |
1m W |
| 輸入阻抗 |
≥ 10M 歐姆 |
| 最大輸入電壓 |
30 V D C( 檢測) ，5 V D C( 源) |
| 輸入濾波衰減 |
3.6k H z 時為-- 3d b |
| 基本誤差 |
0.1%FS ( 電阻) |
| 重復性 |
0.05%FS |
| LED指示燈 |
2 ( 存在外部24 V D C電源，系統發生故障) |
| 24VDC電壓范圍 |
20.4 ～28 .8 V D C( 等級2，有限電源，或來自P L C的傳感器電源) |
熱電阻模塊類型選擇，DIP開關組態
| RTD類型1 |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
RTD類型1 |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
| 100Ω Pt 0.003850(默認值) |
0 |
0 |
0 |
0 |
0 |
100Ω Pt 0.003902 |
1 |
0 |
0 |
0 |
0 |
| 200Ω Pt 0.003850 |
0 |
0 |
0 |
0 |
1 |
200Ω Pt 0.003902 |
1 |
0 |
0 |
0 |
1 |
| 500Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
0 |
500Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
0 |
| 1000Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
1 |
1000Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
1 |
| 100Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
0 |
備用 |
1 |
0 |
1 |
0 |
0 |
| 200Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
1 |
100Ω Ni 0.00672 |
1 |
0 |
1 |
0 |
1 |
| 500Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
0 |
120Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
0 |
| 1000Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
1 |
1000Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
1 |
| 100Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
0 |
100Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
0 |
| 200Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
1 |
120Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
1 |
| 500Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
0 |
1000Ω Ni 0.006178 |
1 |
1 |
0 |
1 |
0 |
| 1000Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
1 |
10000Ω Pt 0.003850 |
1 |
1 |
0 |
1 |
1 |
| 100Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
0 |
10Ω Cu 0.004270 |
1 |
1 |
1 |
0 |
0 |
| 200Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
1 |
150Ω FS電阻 |
1 |
1 |
1 |
0 |
1 |
| 500Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
0 |
300Ω FS電阻 |
1 |
1 |
1 |
1 |
0 |
| 1000Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
1 |
600ΩFS電阻 |
1 |
1 |
1 |
1 |
1 |
