產品名稱：
|
巨朋（gipeng)CPU222T 主機, 24VDC電源, 晶體管
|
|
型 號：
|
GF-CPU222T-14
|
|
價 格：
|
|
|
品 牌：
|
9010
|
|
|
|
對應S7-200訂貨號： 6ES7 212-1AB23-0XB0
| 規格參數 |
訂貨號 |
 GForce-200 PLC CPU222T，24VDC電源，8DI×24VDC，6DO×晶體管 |
GF-CPU222T-14 |
| 常規特性 |
| 尺寸(寬×高×深) |
90×80×62mm |
| 功耗 |
5W |
| 程序存儲器 |
36KB |
| 數據存儲器 |
20KB |
| 數據掉電保持 |
內部FLASH，永久保持 |
|
內置實時時鐘 |
時間保持2年以上（可更換電池） |
|
定時器總數
1ms
10ms
100ms |
256
4
16
236 |
| 計數器總數 |
256 |
| 內存存貯器位 |
256 |
| 內存存貯器位掉電保持 |
112 |
| 時間中斷 |
2×1ms分辨率 |
| 邊沿中斷 |
4個上升沿和/或4個下降沿 |
| 模擬電位器 |
2個8位分辨率 |
| 布爾量運算執行時間 |
0.3µs |
| 浮點運算執行時間 |
8µs |
| 時鐘 |
內置 |
|
供電電源
+5V
24V |
660mA
400mA |
| 集成的通信功能 |
| 通訊接口 |
1個PPI通信口，RS485電平，內嵌MODBUS協議 |
| PPI波特率 |
9.6, 19.2和187.5k |
| 自由口波特率 |
1.2kbaud 至 115.2k |
|
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器 |
波特率為187.5時1000米，38.4k時1200米
50米 |
| 最大站點數 |
每段32個站，每個網絡126個站 |
| 最大主站數 |
32 |
| 點到點(PPI主站模式) |
是(NETR/NETW)，共8個，2個保留 |
| I/O特性 |
| 本機數字量輸入點數 |
8 |
| 輸入類型 |
漏型/源型 |
| 本機數字量輸出點數 |
6 |
| 輸出類型 |
晶體管 MOSFET |
| 數字I/O映象區 |
256(128輸入/128輸出) |
| 模擬I/O映象區 |
64(32輸入/32輸出) |
| 允許最大擴展I/O模塊數 |
7 |
| 最大數字量I/O點數 |
230 |
| 最大模擬量I/O點數 |
56AI/28DO |
| 脈沖捕捉輸入 |
8 |
|
高速計數器
總數
單相計數器
兩相計數器 |
4
4×30KHz
2×20KHz |
| 數字量輸入特性 |
| 本機集成數字量輸入點數 |
8 |
| 輸入類型 |
漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 |
24V DC |
| 最大持續允許電壓 |
30V DC |
邏輯1信號 ( 最小)
邏輯0信號 ( 最大) |
18 VDC，2.5mA
5 VDC，1mA |
隔離(現場與邏輯)
光電隔離
隔離組 |
有
500V AC，1分鐘

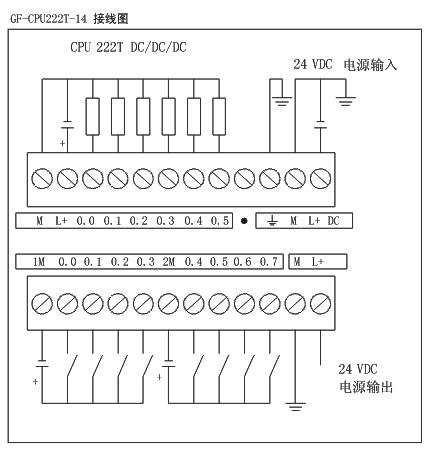

見接線圖 |
| 同時接通的輸入 |
8 |
最大電纜長度
屏蔽
非屏蔽 |
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入) |
| 數字量輸出特性 |
| 本機集成數字量輸出點數 |
6 |
| 輸出類型 |
晶體管 MOSFET |
每點額定電流(最大)
每個公共端的額定電流(最大) |
0.75A
6A |
| 漏電流(最大) |
10uA |
| 燈負載(最大) |
5W |
| 感性嵌位電壓 |
L＋ 減48 VDC，1 W功耗 |
|
|
| 接通電阻(接點) |
0.3歐姆典型(0.6 歐姆最大) |
| 同時接通的輸出 |
6 |
| 兩個輸出并聯 |
是，僅輸出同組時 |
最大電纜長度
屏蔽
非屏蔽 |
500米(標準輸出)
150米(標準輸出) |
|
連接器 |
插針號 |
PORT0(RS485) |
|
|
1 |
機殼接地 |
|
2 |
24V地 |
|
3 |
RS-485信號B |
|
4 |
RTS |
|
5 |
邏輯地 |
|
6 |
+5V，100Ω串聯電阻器 |
|
7 |
+24V |
|
8 |
RS-485信號A |
|
9 |
NC |
|
連接器外殼 |
機殼接地 |
|
|
|
