CE系列光伏匯流采集裝置是專門應用于智能光伏匯流箱（又名太陽能匯流箱,太陽能光伏匯流箱,光伏陣列防雷匯流箱,太陽能發電匯流箱,光伏發電匯流箱,光伏防雷匯流箱，光伏發電機防雷匯流箱）用于實時監測光電池陣列中電池板的運行狀態，其中主要功能有光電池電流、電壓及發電功率的測量、匯流箱中防雷器的失效狀態與壽命檢測、直流斷路器狀態采集、繼電器控制輸出、帶有風速、溫度、輻照儀等傳感器模擬量測量接口，裝置采用RS485接口進行遠程通訊。 |
|
|
|
產品特色： |
|
|
1.多種通訊：RS485，zigBee,wifi
2.避雷失效(獨有)和損壞檢測
3.性價比高
4.工作電源可直接從電池板上取電壓（100-1000V）
5.適用性高(安裝、體積、功能全面、不需要額外電源供電)
6.產品性能等于，大于同類產品 | | |
|
|
| 產品特點： |
| |
·采用霍爾傳感器隔離測量和高精度大功率電阻采樣隔離測量，可任選一種 |
| |
·可用于匯流的正極或負極測量 |
| |
·電源供電采用光電池組電壓自供電，方便現場施工 |
| |
·可板載光伏專用直流熔斷器，容量可選，耐壓直流1000V |
| |
·可選電壓功能，最高測量電壓DC1KV |
| |
·提供兩路標準0-10V或0-20mA模擬量信號輸入，可用于其它傳感器的信號轉換輸入 |
| |
·具有本地LED顯示測量參數 |
| |
·標準Modbus-RTU協議RS485接口通訊 |
| |
| 產品功能: |
| |
·光伏電池串開路檢測報警（數據遠傳與當地LED燈紅綠與指示報警)
·帶開關量輸入，用于直流斷路器、防雷器等元件的狀態或失效檢測
·帶繼電器輸出，遠程控制，用于驅動直流斷路器的自動分合閘
·提供溫度、輻照、風速等類型傳感器輸入的模擬接口
·可輸出直流電源（12V或24V）給外部傳感器供電（可選功能）
·板載六位數碼管循環顯示每通道的輸入電流，并具有關閉節能顯示模式
·標準Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定，設定方式有本地設置與遠程通訊設定兩種方式
·能測量匯流后的電池電壓，并計算出每一路電池串的功率；采用光伏電池電壓自供電，無需市電接入 |
| |
| 技術參數： |
| 產品主型號 |
CE-ND12 |
CE-ND22 |
CE-ND32 |
| 輸入路數 |
8路 |
12路 |
16路 |
| 輸入范圍 |
DC 0~10A |
| 數據更新周期 |
1秒 |
| 測量精度 |
光伏電池測量1.0級、外部模擬量0.5級 |
| 溫度系數 |
500ppm |
| 通訊接口 |
RS485、Modbus協議、無校驗/奇校驗/偶校驗、4800/9600/19200/57600bps |
| 隔離耐壓 |
電源/匯流輸入/通訊/光伏電壓輸入/開關量輸入/繼電器輸出之間相互隔離，隔離耐壓2500V DC/1分鐘 |
| 溫度/濕度 |
工作溫度：-25-+60°C，濕度95%，無凝露、無腐蝕性氣體場所 |
| 輔助電源 |
220AC/100-1000VDC |
| 功耗 |
|
| 雷擊浪涌 |
|
| 附加功能 |
|
| 繼電器輸出 |
1組轉換8A/AC250V(8A/DC 30V) |
| 開關量輸入 |
3組外部狀態輸入（干接點方式） |
| 模擬量輸入 |
DC0(4)-20mA、DC0-10V（也可按用戶要求訂做） | |
| |

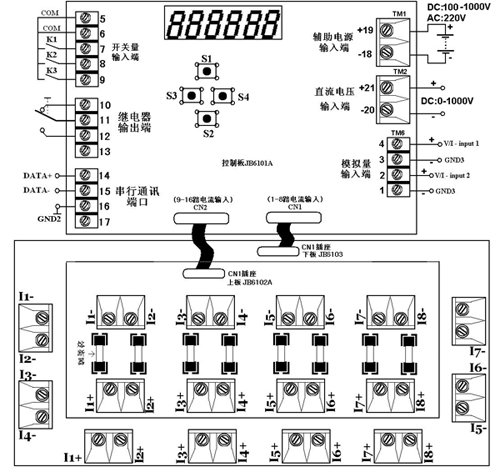

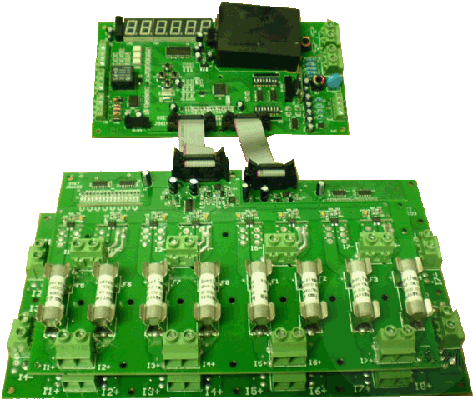

| 接線方式： |
|
|
| 匯流采樣板接線說明： |
·I*+為*路電流流入端口，I*-為*路電流流出端口。其中正負路號相同的為同一回路，如：I1+為第一路電流流入端口，I1-為第一路電流流出端口
·控制板CN1插座對應的匯流板路數對應關系為：I1 ～ I8端口分別順序對應控制板顯示的第1路至第8路電流輸入
·控制板CN2插座對應的匯流板路數對應關系為：I1 ～ I8端口分別順序對應控制板顯示的第9路至第16路電流輸入
·上下匯流采樣板可任意組合使用，上板小，下板大，可同時使用兩塊小板也可僅用一塊小
|
| |
|
說明書下載：光伏匯流采集器說明書.pdf
|
