產品名稱：
|
組串型并網逆變器
|
|
型 號：
|
EA10KTLPV/
|
|
價 格：
|
|
|
品 牌：
|
8875
|
|
|
|
易事特官網：eastups.com
性能特點
- 適用于戶用型小型光伏電站，也可組串使用
- 無變壓器設計，最大轉換效率達98%（歐洲效率97.3%）
- 雙通道獨立的MPPT，每個通道帶3路輸入組串，可靈活配置和安裝
- 無功功率可調，功率因數范圍超前0.9至滯后0.9
- 三電平空間矢量調制技術
- 采用膜電容提高系統壽命
- 寬直流電壓輸入范圍，最高可達1000V
- 戶外防水型設計（IP65）
- 寬范圍工作溫度：-25℃～+60℃，45℃時能保證最大功率輸出
- 多語種液晶顯示界面，可自由設置運行各種參數
- 防孤島保護功能
- 直插式防水端子
- RS485和USB串行通訊接口
- TüV CE認證，符合德國VDE 0126-1-1標準要求，意大利DK5940認證，澳洲AS4777認證，CQC（金太陽認證）

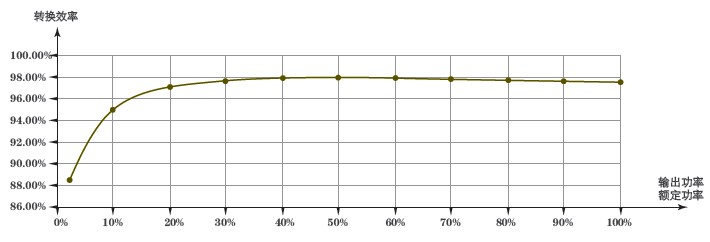

效率曲線
技術參數
| |
參數/型號
|
EA10KTLPV
|
EA12KTLPV
|
EA15KTLPV
|
|
輸入
（直流）
|
最大直流功率
|
10.4KWp
|
12.5KWp
|
15.5KWp
|
|
最大直流電壓
|
1000V
|
1000V
|
1000V
|
|
啟動電壓
|
250V
|
250V
|
250V
|
|
額定直流電壓
|
650V
|
650V
|
650V
|
|
最大直流電流
|
2×20A
|
2×20A
|
2×20A
|
|
滿載MPPT電壓
范圍
|
250-800V
|
330-800V
|
380-800V
|
|
MPPT路數
|
2
|
2
|
2
|
|
每路MPPT可接入組串數
|
2×3
|
2×3
|
2×3
|
|
MPPT效率
|
99%
|
99%
|
99%
|
|
|
|
輸出
（交流）
|
額定輸出功率
|
10KW
|
12KW
|
15KW
|
|
額定電網電壓
|
3×400Vac
|
3×400Vac
|
3×400Vac
|
|
交流電壓范圍
|
3×310Vac
～3×450Vac
|
3×310Vac
～3×450Vac
|
3×310Vac
～3×450Vac
|
|
額定電網電流
|
3×14A
|
3×18A
|
3×22A
|
|
額定電網頻率
|
50Hz/60Hz
|
|
允許電網頻率
|
47-51.5Hz/57-61.5Hz
|
|
總電流諧波畸變率
|
＜3%（額定功率）
|
|
輸出電流直流分量
|
＜0.5%（額定輸出電流）
|
|
功率因素
|
＞0.99
|
|
并網相數
|
3
|
3
|
3
|
|
|
|
系統
參數
|
最大功率
|
98%
|
98%
|
98%
|
|
歐洲功率
|
97.2%
|
97.2%
|
97.3%
|
|
夜間損耗
|
OW
|
OW
|
OW
|
|
拓撲
|
無變壓器
|
無變壓器
|
無變壓器
|
|
噪音
|
50dB(A)
|
50dB(A)
|
50dB(A)
|
|
工作溫度
|
-20℃～+60℃（＞45℃開始降額）
|
|
濕度
|
0～90%（無冷凝）
|
|
防護等級
|
IP65
|
|
海拔高度
|
2000米
|
|
|
|
結構
參數
|
寬×高×深
|
570mm×640mm×230mm
|
|
重量
|
45kg
|
45kg
|
45kg
|
|
|
|
其他
|
通訊
|
RS485，USB（可選），以太網（可選）
|
|
顯示
|
寬屏液晶顯示
|
|
|
|
