24/48v 直流無刷控制器

48DPW50BL-H

一、 型號指標

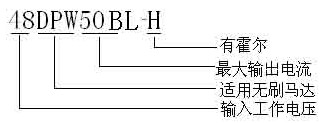

1、型號：

2、技術指標：

輸入電壓：DC：24V---48V

額定輸出電流：50A

瞬間最大輸出電流：≈120A

伺服精度：±3％---±5％

最大輸出轉速：根據電機設計值確定轉速范圍

轉速控制方式：模擬量控制：0---5V

高速剎車停止時間：空載狀態下：≥2S   帶載狀態下：＜2S

過壓保護值：DC：60V

低壓保護值：DC：18V

過溫保護值：≈75℃

啟動力矩調節：1—50％

軟啟動設定：對應馬達軟啟動時間為4S—25S

軟停止設定：0—25S

環境溫度：-10 — +80℃

二、特點

·閉環控制 PID 控制系統

·轉速伺服精度控制

·過流/過壓/低壓/過溫保護功能

·相位偵測保護功能

·堵轉保護

·高速剎車功能

·正反轉功能

·緩啟動/緩停止可調功能

·啟動力矩可調功能

·啟動定位時間設定功能

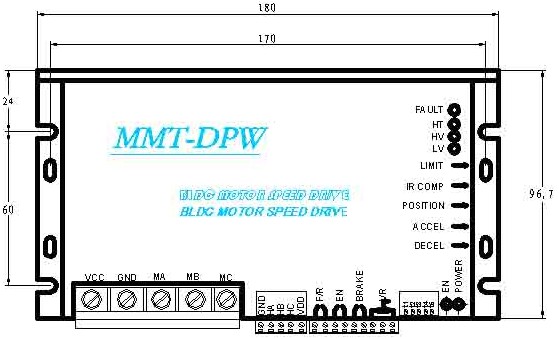

三、 外形尺寸：

驅動器外形尺寸：L*W*H=180*96.7*60單位：毫米。
