|  常規特性 |
| 尺寸(寬×高×深) |
71.2×80×62mm |
| 功耗 |
3W |
|
|
|
|
|
|
|
|
|  模擬量輸入特性 |
|
輸入點數 |
4 |
|
隔離(現場與邏輯電路間) |
光耦隔離：500VAC，1分鐘 |
|
輸入類型 |
差分輸入 |
|
量程范圍 |
|
    電壓輸入(單極性) |
0~50mV,0~100mV,0~500mV,
0~1V,0~5V,0~10V |
|
    電壓輸入(雙極性) |
±25mV, ±50mV,±100mV, ±250mV,±500mV, ±1V,±2.5V, ±5V,±10V |
|
    電流輸入 |
0～20 mA |
|
數據字格式 |
15～30V |
|
    單極性，全量程 |
0～32000 |
|
    雙極性，全量程 |
-32000～32000 |
|
輸入分辨率 |
|
    電壓輸入(單極性) |
12.5uV(0～50mV量程)
25uV(0～100mV量程)
125uV(0～500mV量程)
250uV(0～1V量程)
1.25 mV (0～5V量程)
2.5 mV (0～10V量程) |
|
    電壓輸入(雙極性) |
12.5uV(±25mV量程)
25uV(±50mV量程)
50uV(±100mV量程)
125uV(±250mV量程)
250uV(±500mV量程)
500uV(±1V量程)
1.25 mV (±2.5V量程)
2.5 mV (±5V量程)
5mV(±10V量程) |
|
    電流輸入 |
5μA (0～20mA量程) |
| 測量誤差 |
 小于0.5% |
|
模數轉換時間 |
小于300μs |
|
模擬量輸入響應時間 |
1.5ms |
|
共模抑制 |
40dB，DC to 60Hz |
|
共模電壓 |
信號電壓+共模電壓(必須小于等于12V) |
|
輸入阻抗 |
不小于10MΩ |
|
最大輸入電壓 |
30V |
|
最大輸入電流 |
30mA |
|  模擬量輸出特性 |
|
輸出點數 |
1 |
|
輸出范圍 |
|
    電壓輸出
    電流輸出 |
±10V
0～20mA |
|
輸出分辨率 |
|
    電壓輸出
    電流輸出 |
12BIT
11BIT |
|
數據字格式 |
|
    電壓輸出
    電流輸出 |
-32000～+32000
0～32000 |
|
精度 |
|
    電壓輸出
    電流輸出 |
典型值: 滿量程的±0.5%，最壞情況：滿量程的±2% |
|
穩定時間 |
|
    電壓輸出
    電流輸出 |
100μs
2ms |
|
最大驅動@24V用戶電源 |
|
    電壓輸出
    電流輸出 |
最小5000Ω
最大500Ω |

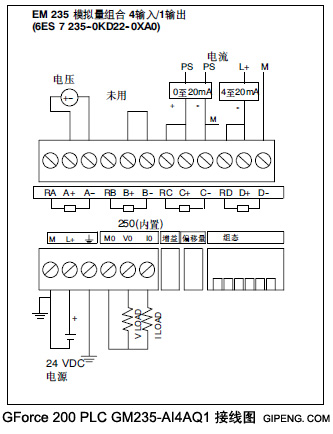

 GForce-200 PLC EM235 模擬量輸入/輸出模塊, 4點 輸入/1點 輸出 12位精度
