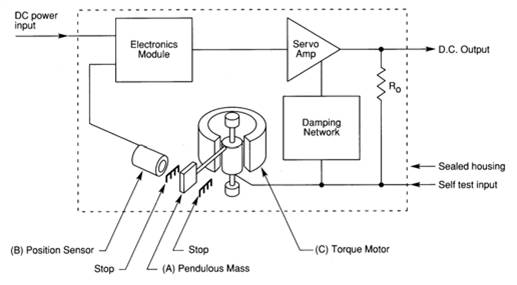

伺服傾角儀由非接觸位移傳感器、力矩馬達、誤差、反饋電路和懸臂質量塊組成。當整個傳感器發生傾斜時，懸臂質量塊便離開原來的平衡位置，非接觸位移傳感器檢測出該變化后，將位置信號送入誤差和放大電路，一方面?zhèn)鞲衅鬏敵雠c傾角成一定比例的模擬信號；另一方面，該信號經反饋電路送入力矩馬達的線圈。此時，力矩馬達會產生一個與懸臂質量塊運動方向相反、大小相等的力矩，力圖使懸臂質量塊回到原來的平衡位置。這樣經過一定時間后，懸臂質量塊就停留在一個新的平衡位置。這時，傳感器輸出的信號才是真正有效的信號。該輸出信號一般為直流電壓信號，輸出電壓與用度來表示的角度值成正弦關系。

簡介：
    LSO系列是一款高精度重力參考型傾角傳感器，廣泛應用在商用和軍用領域，量程范圍廣，可選連接頭輸出或針腳輸出形式。

特點

        50G高過載能力

        堅固外殼抗1500G沖擊

        力平衡式閉環控制

        全范圍內精度保證

        ±1°到±90°可選量程

應用

        地質鉆孔測繪和工程測量

        堤壩位移和橋梁變形控制

        地震地殼變化監測

        船只壓載傾斜測量

        重機械傾斜報警控制

        機器安裝和電子平衡

        武器平臺控制系統

LSOP/LSOC系列力平衡伺服原理傾角傳感器（電壓輸出）-單軸
性能參數	數值					單位
技術規范@ 20°C
量程	±1°	±3°	±14.5°	±30°	±90°
輸入電壓	±12 to ±18					Volts dc
消耗電流	±15					mA (nom)
滿量程輸出 (FRO)	±5					Volts dc
輸出標準度	±1					% FRO
輸出阻抗	less than 10					Ω
輸出噪聲	0.002					V rms (max)
非線性度	0.05	0.05	0.02	0.02	0.05	% FRO (max)
非重復性	0.04	0.02	0.004	0.002	0.001	% FRO (max)
分辨率	0.1	0.2	1	2	4	arc seconds
頻率響應 (-3dB)	10	15	30	40	55	Hz
軸未對準	±0.1	±0.15	±0.25	±0.5	±1.0	deg (max)
交叉軸靈敏度	0.1					% FRO (max)
零位偏移	±0.05	±0.04	±0.03	±0.02	±0.02	Volts dc (max)
熱零位漂移	0.05	0.03	0.01	0.005	0.003	%FRO/°C (max)
熱靈敏度	0.04	0.03	0.01	0.006	0.006	%Reading/°C (max)
環境指標
工作溫度	-18 to 70					°C
存儲溫度	-40 to 70					°C
連續加速度負載	50					g
沖擊	1500g, 0.5msec, ½ sine
振動耐受	35g rms, 20 Hz to 2000 Hz sinusoidal
防護等級	IP65
