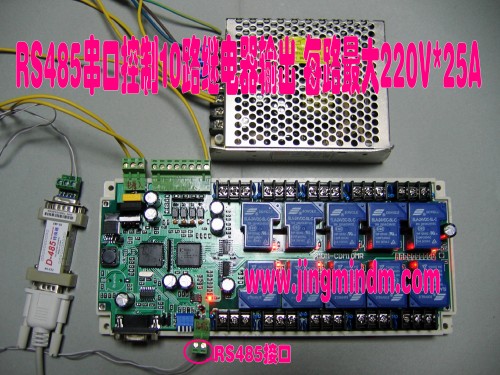

串口控制10路繼電器每路最大負載5.5KW 大負載強電開關控制器 IO控制器
串口控制10路5.5KW負載繼電器輸出串口控制器
研發商：深圳市精敏數字機器有限公司
一、產品簡介
JMDM-COM10MR是一款深圳市精敏數字機器有限公司自主研發的一款具有高可靠穩定性的工業單片機數字量串口控制器，可用于10路25A大負載的開關控制，如燈光、發熱絲、電源開關、強電開關等大功率器件等；同時可采集4路開關量輸入信號，可接光電式，電容式，電感式，霍爾式等各種傳感器和輸入開關，方便很多工業或民用應用場合的行程開關、紅外開關等信號檢測或條件輸入，來控制輸出動作。產品具有如下特征：
1、產品設計及品質：專業的工業級高可靠防雷擊抗強電磁高頻干擾電路設計、電路布局緊湊而合理、散熱良好、多采用貼片式芯片及元器件，產品程序保密性高、工業品質可靠、性能穩定，可勝任各種電磁干擾大、環境惡劣的工業現場，如引弧電流、焊接電流、變頻器等工作場合均可穩定使用。
2、I/O：4路全光電隔離輸入、10路繼電器輸出；輸出具有25A超強負載能力：
1）10路中的每路繼電器都引出一個常開點和常閉點，可控制10組不同電壓的開關；
2）每路繼電器輸出最大負載220V 25A，采用特有的高頻信號濾除電路防止觸點打火，提高繼電器壽命；
3、2種通信接口可選：1個RS485接口和1個RS232接口可選；
4、3種工作方式：支持獨立控制、RS232串口監控、RS485串口監控3種方式；
5、4個撥動開關：可直接硬件編址，方便多臺組網使用；
6、精確時間控制：帶系統時鐘，可實現精確時間控制；
7、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。
8、繼電器工作狀態指示燈：每路繼電器輸出都有一個指示燈，方便觀察工作狀態；
9、工業外殼，防塵美觀，安裝方便：導軌或螺孔安裝；
10、串口通信協議簡單，方便客戶二次開發；
11、可靠的強電流承載能力：PCB背面強電走線均敷銅條，確保25A大電流通過，穩定可靠。
二、性能參數
1、工作電源：控制器工作電源：12V或24V，交流或直流通用；
輸入點工作電源：DC5V~30V，輸出點工作電源：0~220V交流或直流；
2、主控制芯片：8位高性能單片機加高速高穩定FPGA可編程陣列電路；
3、程序存儲空間：32K (若有特定需要，可用64K)；
4、數據存儲空間：16K (若有特定需要，可用32K)，保存數據，斷電數據不丟失；
5、輸入輸出：
4路全光電隔離數字量輸入，NPN輸入形式，輸入最大電流為10mA；其中有兩路可作中斷源用于計數；
10路繼電器輸出，每路輸出承載最大電壓為220V，最大承受電流是25A；輸出采用特有的高頻信號濾除電路防止觸點打火，提高繼電器壽命；每路繼電器都引出一個常開點和常閉點，可控制10組不同電壓的開關；每路繼電器都有貼片式高亮度LED燈顯示繼電器工作狀態；
6、可靠的強電流承載能力：PCB背面強電走線均敷銅條，確保25A大電流通過，穩定可靠；
7、精確時間控制：帶系統時鐘，可通過編程實現年、月、日、小時、分鐘、秒等系統時間運算；
系統穩定性：采用啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間在1ms之內；
8、2種通信方式（接口）可選：1個RS232接口、1個RS485接口可通過短路帽選擇。
1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外設通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
1路標準的RS485通信接口（抗15KV靜電沖擊和雷擊），可用于RS485通信；
9、控制器工作狀態指示：2個LED燈顯示；
10、4個撥動開關：可直接硬件編址，方便多臺組網使用；控制器也可通過軟件編址；
11、工業外殼，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝；
12、外形尺寸：同JMDM-COM20MR，
外殼：長寬高為: 250mm×110mm×65mm；內部控制板：長寬高：245mm×102mm×40mm；
（擴展閱讀：JMDM系列I/O工業單片機串口控制器有多種可選：
按I/O分：12/8、16/12、4/20、4/16、20/20等，型號分別為：JMDM-20DIOV2、JMDM-28DIOMT/MR、JMDM-COM20MR、JMDM-COM10MR、JMDM-4DI16DO、JMDM-40DIOMR等；全輸出：JMDM-COM40MR/MT 、JMDM-COM8MR等）
三、串口通信協議
3.1通信技術參數：
波特率：9600；奇偶校驗：無；數據位：8位；停止位：1位。
3.2通信協議
（一）、電腦發送到控制器：
1、第N路繼電器輸出 關閉指令：O ( 00,N,0)E 開啟指令：O ( 00,N,1)E
說明：
1）括號內00為控制器的地址位，當只控制1臺控制器時，地址位為00；下同，不再贅述。
2）N值為01~20；
3）舉例：串口控制1臺控制器的第1路繼電器輸出
關指令格式為：O ( 00,01,0)E 開指令格式為：O ( 00,01,1)E；
2、所有繼電器輸出全關或全開： 總關：O ( 00,00,0)E 總開：O ( 00,00,1)E；
3、讀取輸入點狀態： O(00,30,1)E 命令控制器返回輸入點數據；
4、讀取輸出點狀態命令格式及功能含義：
O(00,40,1)E 命令控制器返回第1路~第10路數據；
5、控制器地址設定：OA(00)E 括號內的2位數字為控制器地址，通常取值范圍：00~99，也可特別設定更大。
（二）、控制器把輸入點狀態發送到電腦：
I(00,0000)E 后面4個數字對應4個輸入點的狀態：0為沒有輸入，1為有輸入。
（三）、控制器把輸出點狀態發送到電腦：
OA(00,0000000000)E 后面10個數字對應第1路~ 10路輸出點的輸出狀態：0為沒有輸出，1為有輸出。
四、用途
1、可控制0~220V電壓范圍內各種交流或直流的執行器件如氣缸、電磁閥、繼電器、加熱絲、普通電動機、電燈炮、LED燈串、普通電機等輸出負載的通、斷；
2、可實現弱電控制強電負載通斷；
3、可串口遠程實時狀態監測和控制電廠、自動花車間等生產現場、遠端機房等設備、燈光、電源、音頻、視頻、電子門禁的開和關，省卻人工操作之勞苦、節約人力成本；
4、可用于集中控制樓宇、廣告、球館等行業的燈光、音響等多媒體設備、智能控制家電開關等。
5、可用于計算機控制各種外圍設備開關；
6、用于各種集散型控制系統、遠程IO模塊、遠程控制系統；
7、可用于各種沙盤、建筑、橋梁等模型的控制。
8、可用于電子鎖、紅外開關、感應門、自動門的控制；
9、可用于機械控制、輸入輸出的邏輯時序控制，其功能、可擴展性、性價比均優于14點的PLC；
10、4路數字量輸入點可接光電式，電容式，電感式，霍爾式等各種傳感器和輸入開關；
11、用電腦串口控制，輕松實現：遠程、集中實時狀態監測和控制強電、多路燈光、電源、音頻或視頻開關、門禁開關等數字量信號的通斷；串口采集、顯示、回讀各種開關信號狀態；
五、發貨信息
1、發貨清單：控制器、編程下載線(附送)、電子版產品資料。
獨立控制電子版產品資料：KEILC軟件及教程、STC-ISP下載軟件、產品資料（范例程序、說明書及接線圖）。
串口控制電子版產品資料：產品資料（精敏串口監控軟件、通信協議、說明書及接線圖）、上位機VB源碼（二次開發者可索取）。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
六、售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；
2、技術支持：提供電話、網絡在線技術支持。
