JMDM-16ADDA模擬量控制板說明書
一、 產品簡介

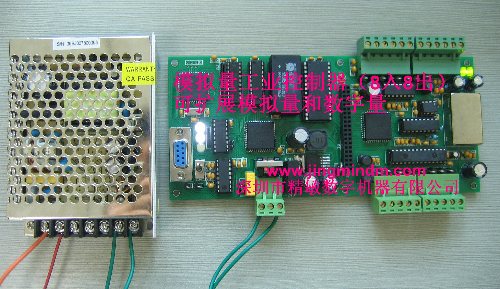

JMDM-16ADDA是深圳市精敏數字機器有限公司自主研發的一款工業級高性能、多功能的模擬量控制器，具有可編程、可擴展、可串口監控的特點，可外接溫度傳感器、壓力傳感器、位移傳感器等各種模擬量信號，用于8路模擬量檢測采集，可輸出8路模擬量信號用于控制比例閥、變頻器、直流電機、激光器等外部器件；可與JMDM-EX2021運動控制擴展板組合使用構成編碼器、多軸步進伺服運動控制、定位系統；也可與JMDM-EX20DIOMT/MR數字量輸入輸出擴展板組合使用構成有100路數字量輸入輸出的大系統。
二、 技術參數及特性
1、JMDM-16ADDA工作電源：AC18V或DC24V；擴展板直接從主板（JMDM-16ADDA）的擴展槽中獲取5V工作電源；
2、8路12位高精度模擬量信號輸入，可外接溫度傳感器、壓力傳感器、位移傳感器等各種傳感器信號；
3、有8路12位高精度模擬量信號輸出，可用于控制比例閥、變頻器、直流電機、激光器等外部器件。
4、抗強電磁干擾能力：本機采用高性能進口工業級芯片設計，可適應高電磁干擾的工業環境（250A放電焊接場合正常工作）；
5、系統時鐘確保精確時間控制：內部采用了時鐘芯片DS12C887，可作精確時間運算和時間控制；
6、支持串口通信：通信接口為1路或2路RS232（抗15千伏靜電沖擊）；可直接通過串口下載程序?qū)崿F(xiàn)獨立控制；或與上位機如PC通信實現上位機監控；
7、存儲空間大：控制板有64K的程序空間，32K數據存儲空間；內部有256字節的RAM，因?yàn)?2K數據存儲器采用的是高速鐵電存儲器，故也可用作RAM；
8、硬件高速運算和斷電數據記憶功能；
9、豐富的可擴展性：I/O擴展板（JMDM-EX20DIOMT/MR：12路輸入，8路輸出）擴展I/O數字量輸入輸出功能；2軸運動擴展板（JMDM-EX2021）擴展編碼器輸入和步進伺服電機運動控制功能；最多可疊加5個擴展板：
10、外觀緊湊：采用一體化疊加緊湊設計，無外殼，使用便利的固定孔易安裝；
長×寬×高190mm×85mm×28mm；安裝孔尺寸：長×寬 182mm*77mm；
擴展板：長×寬×高 90mm*85mm*28mm；安裝孔尺寸：長×寬 82mm*77mm；可直接插在運動控制主板（JMDM-16ADDA）上面，用螺柱固定安裝；
11、系統穩定性：采用了外置的看門狗電路及輸入輸出全光電隔離及嚴格的高頻濾除特性，使系統穩定可靠工作。
12、編程軟件：KEIL C（單片機C語言）；擴展板由主板（JMDM-16ADDA）編程控制，
可代替國外品牌PLC用于20個點以內的數字量控制、2軸運動控制、1路編碼器定位控制等各種控制場合；
13、具有防雷擊、抗強電磁干擾、穩定可靠、高性價比的性能特點，是業內極具高性價比的工業控制器。
三、 用途
1、可外接溫度傳感器、壓力傳感器、位移傳感器等各種模擬量信號，用于8路模擬量檢測采集，可輸出8路模擬量信號用于控制比例閥、變頻器、直流電機、激光器等外部器件；
2、可與數字量控制擴展板（JMDM-EX20DIO）配合使用，控制氣缸、電磁閥、繼電器、可外接光電式、電容式、電感式、霍爾式等各種傳感器；
3、可與運動控制擴展板（JMDM-EX2021）配合使用，擴展1路編碼器檢測輸入通道，外接編碼器用于位置檢測控制；同時可擴展2路運動控制功能，外接步進或伺服電機進行運動控制；
4、可靈活應用在100個點以內的I/O控制、16路模擬量控制、6軸以下的運動控制、3路編碼器以下的定位控制等各種工業自動控制場合，可代替國外品牌PLC用于模擬量輸入輸出的控制場合；可靈活應用在各種工業自動控制場合，如冶金、化工、塑料、印刷、輕紡、食品、包裝等行業中的生產機械、工業流水線、各種機床的工業控制設備中。
四、 使用函數庫說明
4.1．時間設置函數
4.1.1．void StartDs12c887(void);//啟動DS12C887時鐘芯片；
4.1.2．void CloseDs12c887(void);//關閉DS12C887時鐘芯片；
4.1.3．void InitDs12c887(void);//初始化DS12C887時鐘芯片；
4.1.4．unsigned char GetSeconds(void); // 讀取系統時鐘的秒數據；
4.1.5．unsigned char GetMinutes(void); // 讀取系統時鐘的分鐘數據；
4.1.6．unsigned char GetHours(void); // 讀取系統時鐘的小時數據；
4.1.7．unsigned char GetDate(void); // 讀取系統時鐘的日期數據；
4.1.8．unsigned char GetMonth(void); // 讀取系統時鐘的月份數據；
4.1.9．unsigned char GetYear(void); // 讀取系統時鐘的年數據；
4.1.10．unsigned char GetCentury(void); // 讀取系統時鐘的世紀數據；
4.1.11．void SetTime(unsigned char chSeconds,unsigned char chMinutes,unsigned char chHours); // 讀取系統時鐘的秒、分鐘、小時數據；
4.1.12: void SetDate(unsigned char chDate,unsigned char chMonth,unsigned char chYear);// 讀取系統時鐘的日、月、年數據；
4.2. 數據保存、讀取函數
4.2.1. unsigned long read_data(unsigned char xdata *address,unsigned char bytenum); //數據讀取；
如：now_count=read_data(0x804F,4); //將0x804F地址的內容讀到變量now_count中
4.2.2.Void save_data(unsigned char xdata *address,unsigned long your_data,unsigned char bytenum);//數據保存，
如：save_data( 0x804F,now_count, 4 ); //將變量now_count的值保存到0x804F
4.3. 解鎖鎖鎖函數
4.3.1.void Unlock(void); //把控制鎖打開，這樣本控制板的功能就有效了。
4.3.2．void Errorlock(void) //把控制鎖關閉，這樣本控制板的功能就失效了。
4.4．模擬量輸入和模擬量輸出
4.4.1．unsigned int READ_AD(unsigned char cha); //AD讀取
cha:是待讀取的模擬量的通道號；函數返回的是模擬量的值。
4.4.2.void PUT_DA(unsigned char cha,unsigned int DAVALUE); //DA輸出
cha:是待輸出的模擬量的通道號；DAVALUE是要輸出的模擬量的值。
五、 訂購信息
訂購的JMDM- 16ADDA包括：控制板、電子版資料（包括編程軟件、應用范例、編程手冊）、說明書、安裝螺釘；發貨方式：快遞。
六、 售后服務
1、正常使用下，控制器自售出之日起一年內出現質量問題可獲免費維修；保修期過后維修收取更換零件的費用。
2、變壓器、串口通信線等贈品或附屬品屬于易耗品，不在保修范圍。
3、因自然力、人為損壞、未按說明使用、不恰當?shù)牟僮鳌⒉鹦蓿虺鍪褂梅秶臑E用等造成的故障，不在保修范圍內。如需維修時，收取適當?shù)某杀举M(fèi)。
更多產品詳細資料，歡迎垂詢：
電話：0755- 29769287；13427969290宋小姐；
傳真：0755-29355820;
E-mail:jingmingk@163.com；
QQ: 1295145247; 1798993738
MSN:jingmingk@163.com；
