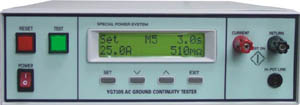

數字式交流接地電阻測試儀
產品特性
|
 恒流3-30A/510毫歐姆(mΩ) |
 前面板鍵入式樣軟體校正
|
|
|
內建恒流線性放大器精確輸出 |
數字式鍵盤輸入設定 |
|
|
測試阻抗自動補償 |
可連接YH7100系列耐壓儀器作自動測試 |
|
|
五組程式自動記憶 |
符合TUV/CSA/UL/CE等測試標準 |
|
應用范圍
電子、電機、變壓器、各種家電、燈飾產品測試之比備設備
品管、工程、EMI/EMC實驗室，申請任何國家安全標準比備之設備
安規常識
接地阻抗測試的目的是要確保當設備產品發生異常狀況時，保護接地線可允許故障電流流過以確保使用者的安全。
安規標準測試電壓要求開路電壓最大值不可以超過12V的限制，即是基于使用者的安全考量，一旦被測物發生測試故
障時，可以減低操作人員遭受電擊的危險。而一般標準要求接地電阻要小于0.1ohm,建議采以頻率流電流測試,以符
合產品實際的工作環境
YG-7305 /YG-7305A系列規格表
|
功能/機種 |
YG-7305 /YG-7305A（自動測試） |
|
輸入特性 |
單相47-63Hz，115/230Vac±15%,可選擇6.3A保險絲 |
|
接地阻抗測試 |
額定輸出：3-30A 交流AC恒流源 |
|
恒流設定 |
分辨率：0.1A/Step,精密度:±(2%of Setting+0.02A) |
|
輸出頻率 |
范圍:60/50Hz可選擇,精密度:±100PPM |
|
輸出電壓 |
6Vac Max.(開路電壓) |
|
輸出電流表 |
范圍:3-30Aac,3位數,分辨率:0.1A/Step |
|
精密度:±(2%of Reading+Count) |
|
低阻表 |
范圍:0-120mΩ (＞10A)/0-510mΩ(≤10A),分辨率:1mΩ/Step |
|
精密度:±(2%of Reading+1Count) |
|
零點偏移（offset） |
100Max,分辨率:1M/Step(自動/手動) |
|
精密度:±(2%of Reading+1Count) |
|
上限設定 |
范圍:0-510mΩ,3位數,,解板度:1mΩ/Step |
|
精密度:±(2%of Reading+1Count) |
|
測試時間 |
0.5-999.0秒(0=連續),分辨率:0.1秒/Step(7305A自動測試時間不起作用) |
|
遙控接口 |
輸入:Test,Reset,Withstand Processing |
|
輸出:Pass,Fail,Test-Processing,*Start Out,Reset Out(*Hipot link) |
|
測試失敗警報 |
蜂鳴器/液晶顯示器"FALL"及價值/遙控狀態輸出 |
|
鍵盤安全鎖定 |
16×2點矩陣背光 |
|
液晶顯示器 |
前面板鍵入式軟體校正 |
|
校正 |
操作:0-40/80%RH. 0-40/0-90%RH |
|
環境 |
89mm高(2U)×280mm寬×370mm深 |
|
重量 |
約9公斤/凈重 |
定購咨詢
|
附件 |
說明 |
|
7305-R |
大電流測試線(紅色頭)標準附件 |
|
7305-B |
大電流測試線(黑色頭)標準附件 |
|
7305-P |
遙控控制器 |
|
7305-L |
7100系列儀器與7305型交流接地阻抗測試儀的連線 | |
