無刷馬達控制器
48v無刷電機調速器
10/50DPW10BL
一、性能參數：
電源電壓VCC：10—50VDC (誤差小于5%為好)
最大輸出電壓為：Vout=0.95 X VCC
連續輸出電流：Icont=5A
最大輸出電流：Imax=10A
開關頻率：39KHz
最大轉速（一對極電機）：120，000rpm
霍爾電源電壓范圍：7—12VDC 最大電流為30mA
鎖定堵塞保護時間：1.5s
環境溫度：
運行：-10-- +450C 儲存：-40-- +850C
濕度范圍：20—80%
模擬量輸入：0-- +5V DC
加速時間坡度范圍約：20ms—10s
外部電位器調節電壓：0--+5V

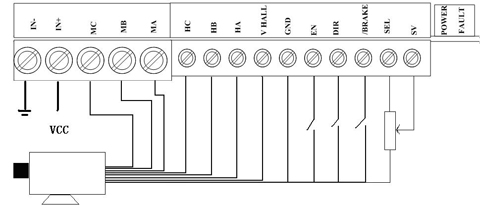

二、電機控制器接線圖

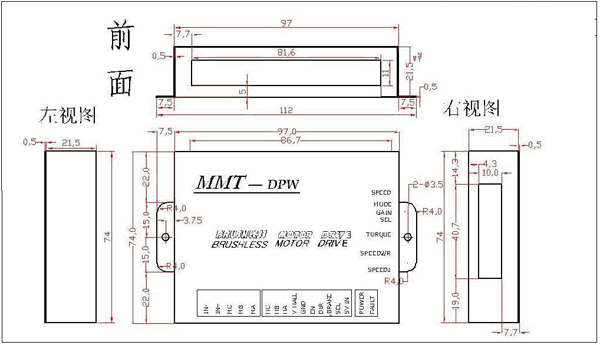

三、外觀尺寸圖
