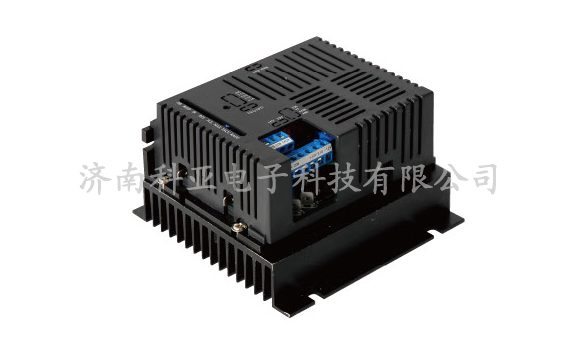

可逆直流電機調速器
MMT-115/230RT10AL
產品描述：該全波正反饋直流電機調速器，可以在雙向模式下控制馬達,提供4象限操作，在兩個速度方向上實現正向和反向;也可以作為扭矩控制使用。
適用范圍：紡織機械、包裝設備、傳送帶、分度器、幅寬控制、定位器、轉換類機械等
調速類型：可控硅全波控制，四象限驅動
特點：⑴ SMT技術、體積小
⑵四象限模式、恒張力模式兩種模式
⑶速度閉環反饋和電勢反饋兩種選擇
⑷調速比： 80：1(速度反饋)
50：1(電勢反饋)
⑸轉速控制精度：0.5% 1%
⑹轉速閉環反饋電壓等級可選
⑺再生制動/自由停止
⑻正反向電流可分別限制
⑼開關量換向功能
⑽正/反向過零死區可調
電機類型：直流伺服、永磁、他勵等有刷直流馬達
功率范圍：
電壓
電流 |
90V |
110V |
180V |
220V |
|
10A |
0.67KW |
0.8KW |
1.35KW |
1.65KW |
1HP=0.735KW 選擇調速器電流范圍：馬達額定電流的（1.2倍-2倍）
技術參數：
系列MMT- |
輸入電壓
AC（V） |
輸出電壓
DC（V） |
輸出電流
（A） |
控制
方式 |
使能控制
方式 |
正/反向（可逆） |
轉速反饋
信號類型 |
過載
保護 |
|
電勢 |
測速機 |
|
A型 |
220RT10AL |
110V
220V |
0~110/220
0~90/180 |
10 |
電位器
0~±10V |
開關量 |
● |
● |
● |
● |
|
B型 |
220RT10BL |
電位器
10KΩ |
|
備注： 接受其他技術要求訂制 |
●：具備該功能
功能調整： ☆死區調整DB
☆力矩補償調整IR
☆最高轉速限定 MAX
☆響應調整RESP
☆正反向電流限制FWD(REV) CL
☆正向軟啟、反向軟停調整FWD ACCEL
☆反向軟啟、正向軟停調整REV ACCEL
☆給定信號零點調整
☆給定信號最大調
同規格型號：
系列 |
型號 |
|
10A |
MMT-90RT10AL |
MMT-110RT10AL |
MMT-180RT10AL |
|
MMT-90RT10BL |
MMT-110RT10BL |
MMT-180RT10BL |
其它輸出電壓可設定
安裝方式：底板、側壁

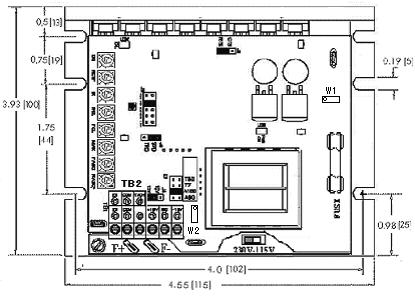

安裝尺寸：單位：mm
