矩形膜盒壓力表YEJ-101/121系列 YEJ-101型矩形膜盒壓力表適用于鍋爐通風設備等對銅合金不起侵蝕作用的和中性、無爆炸危險的氣體的微壓和負壓進行測量。
YEJ-121型矩形接點膜盒壓力表適用于鍋爐通風設備中對銅合金不起侵蝕作用的和中性、無爆炸危險的氣體的微壓和負壓進行測量并具有雙二位調節(jié)（雙限發(fā)訊）的作用，以實現位式調節(jié)或超限報警之用。
主要技術參數
精確度等級
|
2.5級
|
使用環(huán)境條件
|
YEJ-101型
|
-20～60℃
|
YEJ-121型
|
0～50℃
|
相對濕度
|
|
不大于85%
|
電氣指標
|
YEJ-121型
|
|
設定誤差
|
小于滿量程的2.5%
|
輸出接點容量
|
交流無感負載3A 220V
|
工作電源
|
AC 220V
|
功耗
|
小于5W
|
壓力接口
|
Φ8（配用內徑Φ6軟管）
|
測量范圍：
正壓（Pa）
|
負壓 （Pa）
|
正負壓力（Pa）
|
0～160
|
-160～0
|
-80～+80
|
0～250
|
-250～0
|
-120～+120
|
0～400
|
-400～0
|
-200～+200
|
0～600
|
-600～0
|
-300～+300
|
0～1000
|
-1000～0
|
-500～+500
|
0～1600
|
-1600～0
|
-800～+800
|
0～2500
|
-2500～0
|
-1200～+1200
|
0～4000
|
-4000～0
|
-2000～+2000
|
0～6000
|
-6000～0
|
-3000～+3000
|
0～10000
|
-10000～0
|
-5000～+5000
|
0～16000
|
-16000～0
|
-8000～+8000
|
0～25000
|
-25000～0
|
-12000～+12000
|
0～40000
|
-40000～0
|
-20000～+20000
|

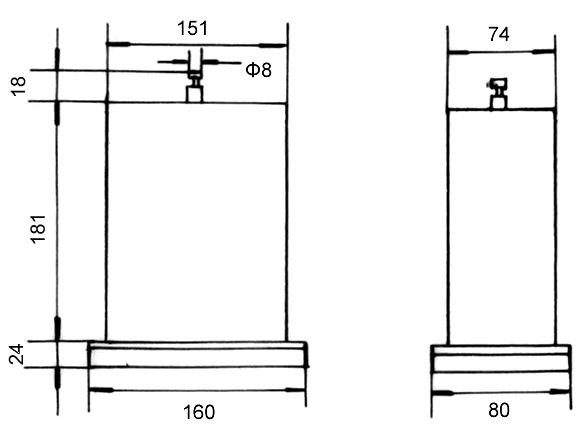

外形尺寸：

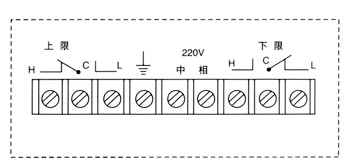

YEJ-121型接線端子圖
訂貨須知訂貨時須注明：型號、名稱、精確度等級、測量范圍。如特殊要求，訂貨時請注明技術要求
