高壓 直流無刷電機驅動器
MMT-220DPW10AL 直流無刷電機驅動器
一、概述：廣泛使用于以前使用變頻器的場合，以提高系統的性能（調速范圍，精度），降低成本。因增加脈沖輸入接口，更方便作變頻器系統的改造，增加剎車功能，滿足特殊客戶要求，采用速度閉環，在不增加成本的前提下，顯著提高系統性能。
二、性能特點：
1：功率大,本系列有0.4KW,0.75KW,1.5KW可以選擇。滿足中小功率場合要求。
2：體積小巧，側面安裝，節約空間。
3：多達三種輸入方法：模擬量，頻率信號，脈寬信號（PWM）。方便實用。
4：驅動無刷電機，且內含開環和閉環控制方式，以霍爾測速，可以實現低速大轉矩運行。選用配套的無刷
電機可以實現小于10轉每分鐘穩定運行。
5：單一AC220V電源輸入，方便使用。
6：有無刷專用的剎車輸入端子，實現快停車。
7：輸入的信號增益可以調節，滿足不同的轉速要求的無刷電機。
8：軟剎車功能，提高可靠性。
9：脈寬，脈沖信號輸入光電隔離。
10：極具競爭力的價格。
11：選用第三代IGBT，發熱少。
12：20KHz PWM 脈寬調制，消除斬波噪音
13：提供電機使能輸入端，方便使用（脫機信號）
14：ENCA+,ENCA-,ENCB+,ENCB-輸出，可以連接控制器作計數測速用。
15：電源線，編碼器線，輸入信號線全部采用插接件連接，方便系統維護。
16：選用16 位超強處理芯片，實現高速高性能。
17：速度環參數內建，無須調整，方便實用。
18：調速范圍寬（外部脈沖輸入可達1：500）
三、電氣特性
|
項目 |
最小值 |
典型值 |
最大值 |
單位 |
|
電源電壓 |
AC100 |
|
AC240 |
V |
|
邏輯輸入電流 |
8 |
10 |
15 |
MA |
|
脈沖頻率 |
|
|
200K |
脈沖輸入方式 |
|
|
|
1000 |
脈寬輸入方式 |
|
ENC輸出電流 |
|
10 |
30 |
MA |
|
ENC端電壓 |
|
|
30 |
V |

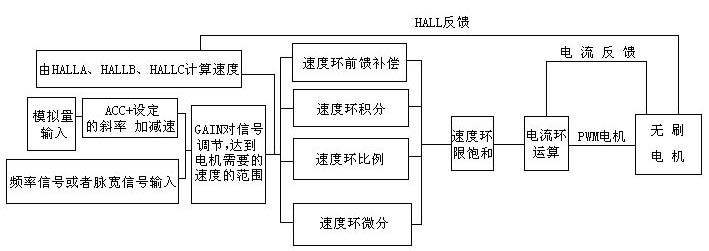

四、驅動器構成

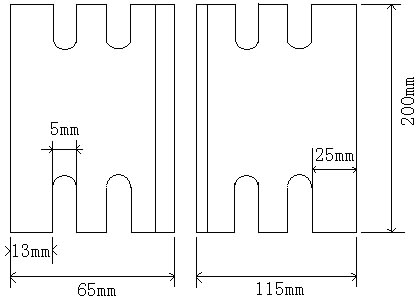

五、安裝尺寸：單位mm
