MMT-115/230DR10AL
產品描述： MMT-可控硅系列是采用獨特的觸發方式使其工作更可靠、穩定，采用SMT技術，體積小、結構簡便、功率大等特點。目前 已在廣泛的領域中得到應用, 并體現出該系列產品的性能、特點的優勢。
適用范圍：MMT系列直流調速器在機床、造紙印刷、紡織印染、光纜線纜設備、包裝機械、電工機械、食品加工機械、橡膠機械、生物設備、印制電路板設備、實驗設備、焊接切割、輕工機械、物流輸送設備、機車車輛、醫療設備、通訊設備等行業廣泛應用。
調速類型：可控硅斬波控制
特點：
⑴采用SMT技術，體積小 重量輕
⑵適用于永磁、他勵式直流馬達
⑶雙閉環P I調節(電流電壓)
⑷低速啟動力矩大
⑸具有較硬的機械特性，靜差率1％
⑹具有較寬的調速范圍
⑺具有較快的動態響應過程
⑻具有加、減速時自動平滑的過渡過程
⑼電流設置、限流保護、（當超過設定值電流時，驅動器自動停止輸出）。
⑽上限/下限速度任意調整
⑾軟啟/軟停時間設置功能.（0.2—15秒可調）
⑿使能閉鎖控制功能
⒀輸出電流監測功能：驅動器會時實自動監測輸出電流 當電流出現異常或超過設定值時 驅動器會自動停止輸出 并保持故障狀態。
⒁輸入、輸出電壓可選擇
電機類型：直流伺服、永磁、他勵等有刷直流馬達
功率范圍：
電壓
電流 |
90V |
110V |
180V |
220V |
|
10A |
0.675KW |
0.825KW |
1.35KW |
1.65KW |
1HP=0.735KW 選擇驅動器電流范圍：馬達額定電流的（1.2倍-2倍）
技術參數：
系列MMT- |
輸入電壓
AC（V） |
輸出電壓
DC（V） |
輸出電流
（A） |
勵磁電壓
DC（V） |
控制
方式 |
使能控制
方式 |
軟啟動
時間 |
軟停止
時間 |
過載
保護 |
過壓保護 |
|
115/230DR10AL |
110
220 |
0~110/220
0~90/180 |
0~10 |
110V/3A
220V/3A |
模擬量 |
電位器 |
開關量 |
0~10S |
0~10S |
● |
● |
|
備注： 1、在大于5A工作電流時，需要加散熱器
2、模擬量：0~5V、0~10V、0~15V、0~24V
3、接受其他技術要求訂制 |
●：具備該功能
功能調整:
☆最高轉速限制：MAX SPD
☆最低轉速限制：MIN SPD
☆軟啟動時間調整：ACCEL
☆軟停止時間調整：DECEL
☆電流限制調整：TORQUE
☆力矩補償調整：IR COMP
同規格型號：
系列 |
型號MMT- |
|
10A |
90DR10 AL |
110 DR10 AL |
180DR10 AL |
其它輸出電壓可設定
安裝方式：底板

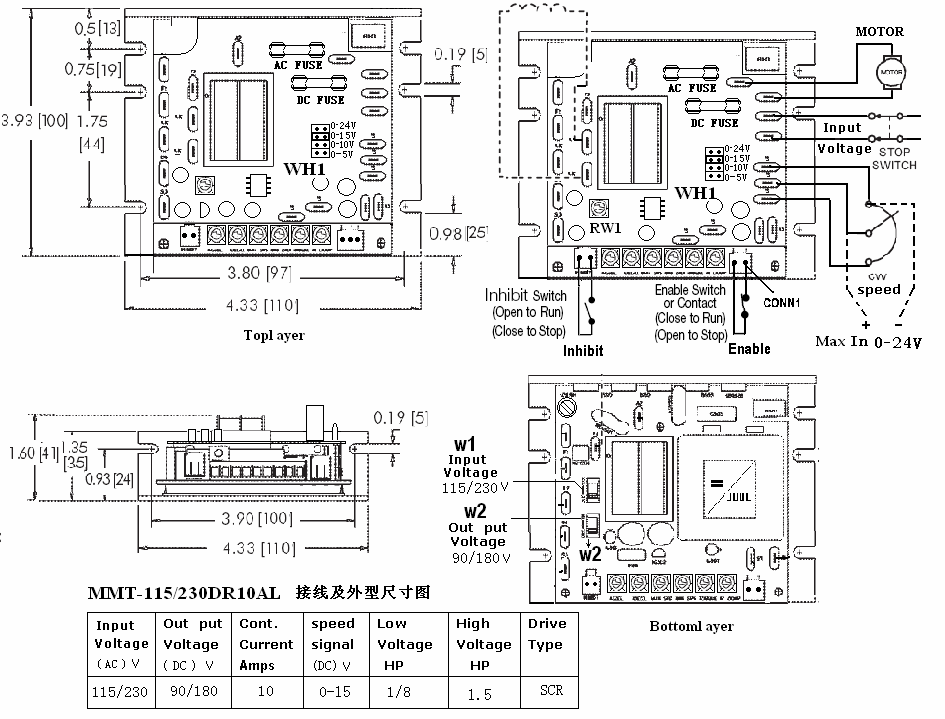

安裝尺寸：單位：mm
