產品名稱：
|
雙金屬溫度計 WSS
|
|
型 號：
|
WSS
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
應用
雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便
安全可靠，使用壽命長；
抽芯式溫度計可不停機短時間維護或更換機芯。
軸向型、徑向型、135º型、萬向型等品種齊全，適應于各種現場安裝的需要。 |
 |
|
工作原理 |
|
| 雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。 |
|
|
主要技術參數 |
|
產品執行標準： JB/T8803-1998GB3836-83標度盤公稱直徑：60、100、150精度等級：1.0、1.5熱響應時間：≤40s防護等級：IP55角度調整誤差： 角度調整誤差 應不超過其量程的1.0％回差： 溫度計回差應不大于基本誤差限的絕對值重復性： 溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2 |
|
|
測量范圍 |
|
| 測 溫 范 圍 ℃ |
適 應 范 圍 |
| 工業、 商業 |
實驗室、小型 |
| -80-+40 |
√ |
√ |
| -40-+80 |
√ |
√ |
| 0-50 |
√ |
√ |
| 0-100 |
√ |
√ |
| 0-150 |
√ |
√ |
| 0-200 |
√ |
√ |
| 0-300 |
√ |
√ |
| 0-400 |
√ |
√ |
| 0-500 |
√ |
√ |
|
|
測量端形式 |
|
|
|

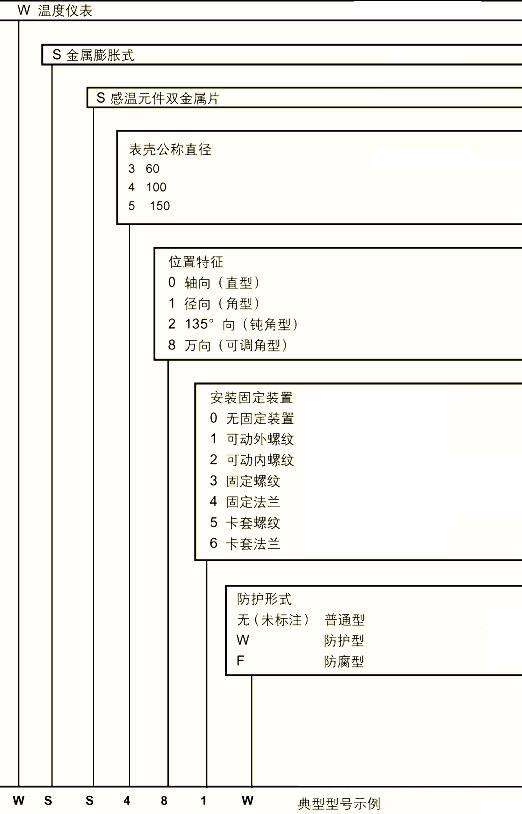

選型方式 |
|
|
|
型號及規格 |
|
| 型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
| D |
L |
| WSS-300 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75
100
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-400 |
Φ100 |
| WSS-500 |
Φ150 |
| WSS-301 |
Φ60 |
可動外螺紋 |
| WSS-401 |
Φ100 |
| WSS-501 |
Φ150 |
| WSS-302 |
Φ60 |
可動內螺紋 |
| WSS-402 |
Φ100 |
| WSS-502 |
Φ150 |
| WSS-303 |
Φ60 |
固定螺紋 |
| WSS-403 |
Φ100 |
| WSS-503 |
Φ150 |
| WSS-304 |
Φ60 |
固定法蘭 |
| WSS-404 |
Φ100 |
| WSS-504 |
Φ150 |
| WSS-305 |
Φ60 |
卡套螺紋 |
| WSS-405 |
Φ100 |
| WSS-505 |
Φ150 |
| WSS-306 |
Φ60 |
卡套法蘭 |
| WSS-406 |
Φ100 |
| WSS-506 |
Φ150 |
| 型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
| D |
L |
| WSS-310 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75
1 00
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-410 |
Φ100 |
| WSS-510 |
Φ150 |
| WSS-311 |
Φ60 |
可動外螺紋 |
| WSS-411 |
Φ100 |
| WSS-511 |
Φ150 |
| WSS-312 |
Φ60 |
可動內螺紋 |
| WSS-412 |
Φ100 |
| WSS-512 |
Φ150 |
| WSS-313 |
Φ60 |
固定螺紋 |
| WSS-413 |
Φ100 |
| WSS-513 |
Φ150 |
| WSS-314 |
Φ60 |
固定法蘭 |
| WSS-414 |
Φ100 |
| WSS-514 |
Φ150 |
| WSS-315 |
Φ60 |
卡套螺紋 |
| WSS-415 |
Φ100 |
| WSS-515 |
Φ150 |
| WSS-316 |
Φ60 |
卡套法蘭 |
| WSS-416 |
Φ100 |
| WSS-516 |
Φ150 |
| 型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
| D |
L |
| WSS-420 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ100 |
75
100
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-520 |
Φ150 |
| WSS-421 |
Φ100 |
可動外螺紋 |
| WSS-521 |
Φ150 |
| WSS-422 |
Φ100 |
可動內螺紋 |
| WSS-522 |
Φ150 |
| WSS-423 |
Φ100 |
固定螺紋 |
| WSS-523 |
Φ150 |
| WSS-424 |
Φ100 |
固定法蘭 |
| WSS-524 |
Φ150 |
| WSS-425 |
Φ100 |
卡套螺紋 |
| WSS-525 |
Φ150 |
| WSS-426 |
Φ100 |
卡套法蘭 |
| WSS-526 |
Φ150 |
| 型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
| D |
L |
| WSS-480 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ100 |
75
100
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-580 |
Φ150 |
| WSS-481 |
Φ100 |
可動外螺紋 |
| WSS-581 |
Φ150 |
| WSS-482 |
Φ100 |
可動內螺紋 |
| WSS-582 |
Φ150 |
| WSS-483 |
Φ100 |
固定螺紋 |
| WSS-583 |
Φ150 |
| WSS-484 |
Φ100 |
固定法蘭 |
| WSS-584 |
Φ150 |
| WSS-4285 |
Φ100 |
卡套螺紋 |
| WSS-585 |
Φ150 |
| WSS-486 |
Φ100 |
卡套法蘭 |
|
|
|
