6～35kV中性點不接地電網中的電磁式電壓互感器(以下簡稱PT)有二個相關問題需解決：
a.PT的鐵磁諧振產生的過電壓常使設備內絕緣擊穿、外絕緣放電，且常因事故處理不及時
或事故擴大而造成大面積停電；
b.電網中的弧光接地使PT頻頻燒毀。
使用GK-TZY型、GK-TZY(B)一次消諧裝置可有效地解決上述問題：1、消除或阻尼PT非線性勵磁特性而引起的鐵磁諧振過電壓，這種諧振過電壓會導致系統相電壓不穩定；2、能有效地抑制間隙性弧光接地時流過PT繞組的過電流，防止PT的燒毀；3、限制系統單相接地消失時在PT一次繞組回路中產生的涌流，這種涌流會損壞PT或使PT熔絲熔斷；4、當系統發生單相接地后可較長時間保護PT免受損壞。
電磁式電壓互感器當母線空載或出線較少時，因合閘充電或在運行時接地故障消除等原因的激發，會使PT過飽和，則可能產生鐵磁諧振過電壓。出現相對地電壓不穩定、接地指示誤動作、PT高壓保險絲熔斷等異常現象，嚴重時會導致PT燒毀，繼而引發其它事故。
GK-TZY型、GK-TZY(B)型一次消諧裝置，是安裝在6～35kV PT一次繞組Y0接線中性點與地之間的高容量非線性元件，起阻尼與限流的作用。該消諧裝置完全符合現行電力部標準DL/T 620— 1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5 條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。
如果6～35kV電網中性點不接地，母線上Y0接線的PT一次繞組將成為該電網對地唯一金屬性通道。單相接地或消失時，電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有最高幅值達數安培的工頻半波涌流通過PT，此電流有可能將PT高壓熔絲(0.5A)熔斷。而安裝了GK-TZY型系列消諧裝置后，這種涌流將得到有效抑制，高壓熔絲不再因為這種涌流而熔斷。

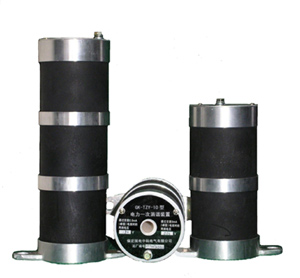

GK-TZY型消諧裝置沒有瓷套，裝置本體是以特殊原料經獨特工藝燒成，本體之間用特制合金
連接，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶歡迎。
主要特點
我公司最新推出的“GK-TZY型系列消諧裝置，全部采用大容量非線性元件及特制合金進行制造。該裝置的主要特點有：
1. GK-TZY型裝置全部采用特殊合金進行制作，更采用單片大通流非線性元件，消除了原多片并聯結構的消諧裝置中通流不均勻現象，性能更加穩定。
2. PT高壓熔絲一般為0.5A,而燒斷時可能導致PT中性點不接地及其他事故。由于采用更優秀材料及工藝生產，GK-TZY型系列消諧裝置通流能力高達500mA。
3. GK-TZY型系列消諧裝置針對半絕緣PT提供特制半絕緣消諧裝置(帶B型)，可以有效限制消諧裝置兩端電壓，從而保護中性點絕緣。
4. GK-TZY型消諧裝置體積超小，尤其適合于PT柜及手車柜中安裝。整個消諧裝置采用金屬材料直接連接，無瓷套，無炸裂危險。
5. 針對部分電壓互感器安裝GK-TZY型系列消諧裝置后開口三角出現較大諧波電壓，GK-TZY型一次消諧裝置提供本公司的GK-WXZ型二次消諧裝置可有效抑制PT開口三角兩端的諧波電壓。
技術參數
表格中的參數為我公司典型產品參數，如用戶有不同要求，我廠可根據用戶要求生產。
| 型號 |
直流特性 KV/mA |
非線性系數 α |
熱容量 50mA/10min |
| GK-TZY-10型 （適用6～10KV） |
通用型 |
1.45～1.65/15 |
0.40～0.45 |
通過 |
| 半絕緣型 |
1.38～1.45/15 |
0.40～0.45 |
通過 |
| GK-TZY-35型 （適用35KV） |
通用型 |
4.0～4.2/42 |
0.40～0.45 |
通過 |
| 半絕緣型 |
2.60～2.70/50 |
0.35～0.45 |
通過 |
消諧裝置本體電氣參數表
選型指南
GK-TZY型系列消諧裝置按照PT所在電網額定電壓可以分為10kV及35kV兩種，其中10kV消諧裝置也適用于6kV電網中的PT。
選取消諧裝置的型號除了與壓變所在電網額定電壓有關，還與壓變高壓繞組X端（尾端）的絕緣等級有關。由于消諧裝置是串在PT一次繞組中性點與地之間的非線性阻尼元件，其非線性特征使得消諧裝置在正常工作電流段具有一定的阻值，從而有效地限制高壓涌流和鐵磁諧振。可是當電網發生異常的大電流（如雷擊、電網斷線諧振）時，會產生一個比較大的電壓，如果壓變尾端絕緣等級不強（俗稱半絕緣壓變，其高壓尾端與二次側一同輸出），就有可能損壞壓變X端絕緣。針對這種情況，GK-TZY型系列消諧裝置因壓變X端絕緣等級不同而分為GK-TZY型和GK-TZY型(B)型，GK-TZY型(B)型提供采用特制本體和元件，能有效限制消諧裝置兩端電壓，使其在半絕緣壓變的絕緣耐受水平之下，從而有效保護中性點絕緣。
經查資料得到國內主要廠家6～35kV壓變絕緣結構，根據運行經驗建議選配GK-TZY型系列消諧
裝置如下：
| 電網額定電壓 |
壓變型號 |
所配消諧器型號 |
| 10(6)kV |
JSJW-6.10 JSJW-6.10G JDZJ6-10 JDEJ-6.10 JDZB-6.10 JDEW-6.10 JDZX7-6.10 |
GK-TZY -6型 GK-TZY -10型 |
| JDZX6-6.10 JDZX8-6.10 JDZX9-6.10 JDZX10-6.10 JDZX11-6.10 JDZXR1-6.10 JDZXR2-6.10 UNE10 REL10 URE10 URED10 |
GK-TZY (B)-6型 GK-TZY (B)-10型 |
| 35kV |
JDJJ-35 JDJJ1-35 JDJJ2-35 JDX6-35 JDX7-35 JDZX-35 JDZXW-35 |
GK-TZY -35型 |
| JDZX6-35G JDZX9-35 JDZX11-35 UNE35 UNEW35 |
GK-TZY (B)-35型 |
GK-TZY系列消諧裝置建議選配型號表

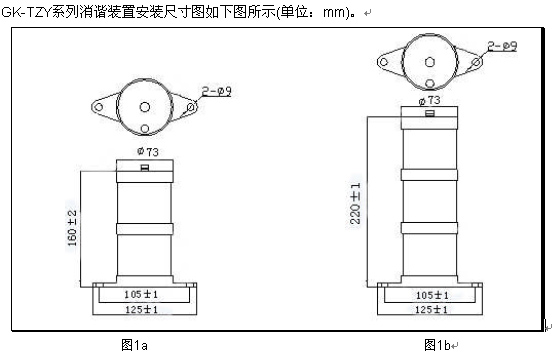

外形尺寸
圖1a：GK-TZY-10型普通型及GK-TZY(B)-10型
圖1b：GK-TZY-35型普通型及GK-TZY(B)-35型
