發電廠、變電站的直流系統直接向保護、控制以及其它自動化裝置供電，直流系統工作的可靠性、安全性直接關系到企業生產的安全可靠。 當直流系統發生接地故障后，必須盡快查找并予以排除，否則會造成系統部分停電、癱瘓等惡性事故。傳統的做法是采用拉路試驗，以確定故障線或故障區域，然后再人工查找，這種做法個有很大盲目性，對于一個龐大的直流系統，往往為查找一個接地點要花費幾天時間，而且這種拉路試驗方法，不僅給安全生產造成威脅，并且對多點接地故障，不允許停電的線路，更是無能為力。
近年來，國內先后出現一些監測、定位裝置，但由于這些檢測儀器設計原理本身的缺陷及不完善，且操作繁雜，造成其使用效果不理想，因而未得到廣泛推廣使用。 我公司在多年來生產、設計電力系統保護、自動化裝置及儀器儀表的基礎上，引進美國A.M.S公司技術，并根據國內電力系統特點加以改進，研制開發出適合我國國情的GK-ZDT型直流系統接地故障探測儀。
本儀器結構簡單精巧、攜帶方便、簡單、靈敏度高，可準確探測出接地故障線路，并準確定位接地點經在多家發電廠、變電站中使用證明，本儀器在220V、110V、48V、24V各種電壓等級的直流系統中，均可準確探測出接地故障點。
儀器構成

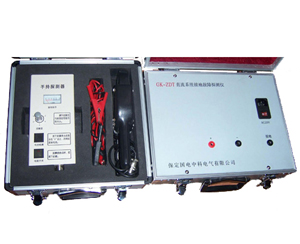

本儀器由編碼器、手持探測及探頭三部分組成。

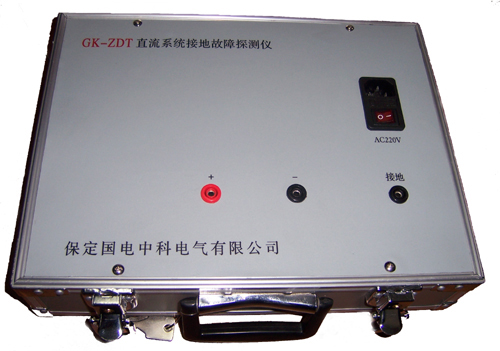

1.編碼器編碼器是本儀器的關鍵部分，它把編碼信號注入直線母線，通過手持探測器接怍其信號，從而判斷故障點。本編碼器具有自適應性，可根據被測直流系統的實際參數（如等值對地電容、等值電流、等值負載等）自動輸出編碼信號。（編碼器所發了的編碼信號對繼電保護沒有任何影響）

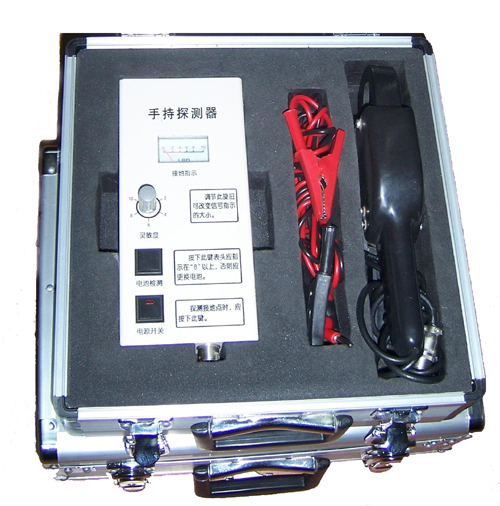

2. 手持探測器手持探測器是與編碼器相匹配的檢測儀器。通過探頭接收故障線路上流動的特定編碼信號，通過對探測到的編碼信號及其在傳輸線路上所產生的變化進行分析，從而判斷線路中的接地點。并將結果示于表頭。
3.探頭探頭是本儀器的信號接怍與變送器件，將其卡于被測故障線路，可接收線路上的編碼信號.
產品特點和技術規范
產品特點：
- 屬于便攜式，攜帶方便，重量輕，體積小，即使在十分狹窄的空間亦可使用。
- 手持探測器配有多種規格的探頭，靈敏度高。
- 設計原理先進，能迅速準確地確定故障線路、故障點。
- 使用本儀器無需斷開直流電源或直流饋線。
- 編碼器位于直流電源母線側，探測時無需改變其位置。
- 探測器及探頭工作不受距離限制，可攜帶至任意處進行探測。
- 使用操作十分簡單，只須按動編碼器及手持探測器的電源開關，即可開始工作，工作過程中無須操作任何按鍵。
- 不受直流系統電壓等級限制。
- 可以兩人或三人同時查找接地點，查找速度快。
主要技術規范
工作電源：編碼器：AC22V±10% 50Hz/60Hz 探測器：DC9V 電池兩節
測電阻阻值范圍：1－100kΩ
測電容范圍：1－100µF
施加信號：1Hz,最大3.5V，110mA
環境濕度：<90%
適用范圍：DC220V、DC110V、DC48V、DC24V。
