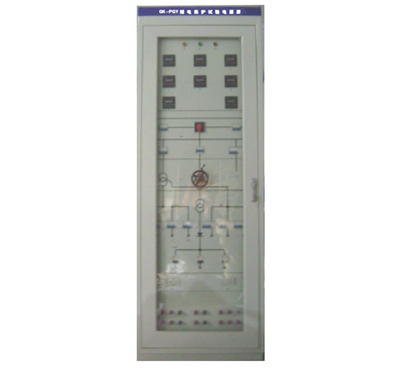

GK-PGY型繼電保護試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護試驗條例》和電力工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品。它為現場繼電保護試驗工作提供了可靠、穩定、方便的交直流試驗電源，為提高繼電保護試驗工作的質量，保障人身、設備安全提供了可靠保證。
功能特點
用途
◆本設備適用于發電廠、變電站及大中型工業企業，可作為標準的繼電保護試驗電源。
特點
◆采用雙路電源供電，可手動、自動切換。使用接觸器可帶負荷切換，保證了供電的可靠性。
◆交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其他諧波干擾。變壓器采用△/Y0接線方式，大大削弱了三次諧波，保證了電源質量。
◆直流電源可以連續平滑的調節電壓，以適應不同試驗項目的需要
◆交流電源的控制均采用DZ47-60型自動開關，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。
◆輸出交流電源裝有漏電保護開關，確保試驗人員的安全。該開關具有性能穩定，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。
◆直流回路使用GM32M直流斷路器，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。
設備電氣性能
◆絕緣電阻：在標準試驗大氣條件下，裝置各回路與外殼之間絕緣電阻不小于10MΩ；各獨立回路之間絕緣電阻不小于10MΩ。
◆介質強度：在標準試驗大氣條件下，上述各回路以及各獨立回路之間分別能耐受交流50Hz，電壓2kV（有效值），歷時1min試驗，而無絕緣擊穿或閃絡現象。
◆沖擊電壓：在標準試驗大氣條件下，各交流回路和直流回路分別對外殼，應能承受5kV（峰值）的標準雷電波短時沖擊檢驗。
◆交流回路使用DZ47-60小型自動開關，機械壽命通斷大于2萬次，瞬時分斷電流可達（4～7）Ie。
◆直流回路使用GM32M直流斷路器，瞬時分斷電流可達（3～10）Ie（可選）。
使用條件
◆使用場所應有防止雨雪侵襲的措施。
◆海拔高度不超過2000米。
◆周圍空氣溫度：-5℃～+40℃。
◆在40℃時空氣濕度不超過50%，在較低溫度時允許有較高的相對濕度，在20℃時不超過90%。
◆使用場所機械振動振幅不大于0.05mm，頻率不大于600次/分。
◆安裝傾斜度與鉛垂線相差不大于5°。
◆周圍介質無爆炸危險，無導電塵埃與腐蝕性氣體
主要技術指標
交流部分
◆額定輸入電壓：三相220Ｖ/380V，頻率50Hz。；
◆額定輸出電壓：220V/380V，三相四線，共三路輸出；
◆58V/100V， 三相四線，共三路輸出。
◆三相輸入平衡時，輸出不平衡度小于1%。
◆三次諧波分量小于3%。
◆輸入變壓器容量15kVA，在八小時工作制情況下，最大輸出電流為3×22.8A。
直流部分
◆電源輸入為交流三相380V；
◆輸出直流電壓0～250V連續可調，分三路輸出；
◆整流變壓器容量5kVA，在八小時工作制情況下，最大輸出電流20A；
◆輸出直流紋波系數K<1.5%。
