精密顯微鏡

MV-S系列

特點：圖像精細鮮明，檢測高效可靠

應用示例

零件的焊接

電纜的焊點(×40倍)

IC的焊點(×40倍)

端子的焊點(×60倍)

電機零件

電纜的鉚接(×20倍)

接點(×40倍)

金屬絲焊接(×180倍)

金屬零件

孔的加工面(×30倍)

端子的金屬觸頭(×60倍)

刀刃(×40倍)

景深和高分辨率的“精細鮮明圖像”

同等級中首次裝備了高清晰鏡頭，同時實現大景深與高分辨率。憑借整體聚焦時前所未有的“精細鮮明圖像”，可進行精度更高的檢測和觀測。

景深和高分辨率的“精細鮮明圖像”

以往機型印刷電路板(×30倍)

景深大MV-S印刷電路板(×30倍)

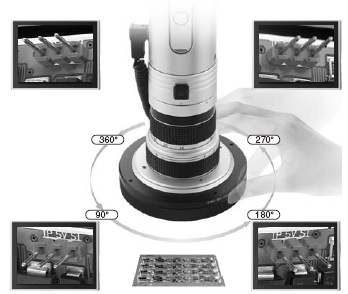

憑全景觀測，獲得立體捕捉圖像的觀測力

通常僅能從正上方俯視觀測的對象物，現在可以從傾斜35°角進行立體觀測。進一步還可以不移動觀測對象，進行360°全方位觀測，有助于發現從正上方無法觀測到的缺陷。

電機零件(印刷電路板)	金屬(刀具)
可觀測到零件之間的焊點狀況，從正上方則觀測不到。	可全方位立體觀測刀刃的磨削狀態。

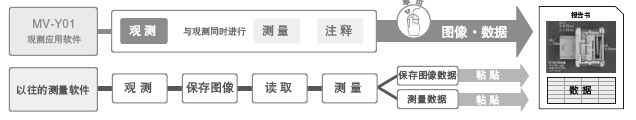

強力支持檢查作業的觀測應用軟件

可直接測量所觀測的圖像。也可用標識器在圖像上作標記、寫注釋等。可實時進行檢查、解析所需的處理作業，因此可迅速而準確地完成作業。

強力支持檢查作業的觀測應用軟件

提高檢測精度和效率：綜合觀測功能	可邊觀測邊測量：實物圖像測量功能
可以在圖像上作任意形狀的標記、注釋，如果作為檢查的判斷基準和作業指示加以利用，可與受檢對象直接比對確保檢查作業的準確性。所作的標記等可存儲、讀取。	可對正在觀測的圖像進行測量。由于標定也很簡單，誰都能測量圖像上的觀測對象并將它保存。

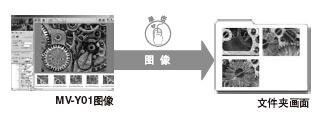

輕松制作報告書：直接報告功能	檢查履歷的存儲也簡便：快照功能
在實物圖像上的測量數據、所作的標記或注釋可以與圖像一起直接(單擊)生成Microsoft® Excel文件。從而可迅速方便地制成報告書。	受檢對象等的實物圖像，可在電腦或服務器上以任意文件名存儲。僅單擊便可連續存儲，因此可現場管理檢查履歷。

※ Microsoft® Excel是美國微軟公司在美國以及其他國家的商標或注冊商標。

以最優組合應對各種觀測場景

鏡頭一按即可更換。可根據不同觀測對象獲取最佳圖像。

旋轉頭適配器同級別首創 ※	長焦距鏡頭新提案
360°角度全景立體觀測隱藏的缺陷通過全方位全景觀測器可進行立體觀測(視角為35°)。可發現正上方觀測難以發現的缺陷。	兼具大景深與鮮明圖像的長距離觀測憑借100mm的長距離與大景深，使有高低落差的觀測對象或場景深處也能鮮明地被觀測。

滑動頭適配器新提案	滑動頭適配器新提案
可調式照明能找到鮮明的映像位置將距離可調式LED照明設定在最佳位置，即可獲得觀測對象的更鮮明的映像。	減輕高倍率觀測的壓力裝備了倍率切換功能，50倍與180倍的倍率一按即可切換。以50倍率尋找觀測點，以180倍率進行詳細觀測。

考慮到現場方便使用的“簡潔設計”

可根據觀測場景更換鏡頭

開啟電源即可觀測

利用凍結功能可觀測靜止圖像

系統構成

系統構成 規格

攝像機本體規格 MV-S11A

鏡頭、適配器規格

電源電壓	5V DC (專用AC適配器100～240V AC)
消耗電流	870mA以下
圖像輸出	NTSC方式
攝像元(器)件	1/4英寸行間式彩色CCD
像素總數	約41萬像素
有效像素?cái)?shù) 橫(H)×縱(V)	約38萬像素 768×494
凍結功能	1畫面
外部?jī)鼋Y(jié)輸入	輸入條件：無電壓接點輸入 Low時(下降時)－畫面凍結切換動作(凍結/解除)
電源指示燈	藍色LED 電源接通時亮起
周圍溫度	0～＋40°C(注意不可結露、結冰) 存儲：－10～＋60°C
周圍濕度	80％RH以下，存儲：80％RH以下
電纜長度	2m
電纜長度	AC適配器輸入：100～240VAC 50/60Hz 31VA 輸出：5V DC 2.6A 視頻電纜(2m)、攝像機保護罩

組合	型號	觀測范圍[橫(H)×縱(V)]	視角	觀測距離
旋轉頭適配器＋接合鏡頭	MV-AR35D ＋ MV-LZ08J	20倍時：16.5×12.4mm 80倍時：4.0×3.0mm	35°	23mm
組合	型號	觀測范圍[橫(H)×縱(V)]	景深	觀測距離
LED照明＋長焦距鏡頭	MV-D01 ＋ MV-LZ04	10倍時：33.0×24.8mm 40倍時：8.5×6.4mm	10倍時：100mm 40倍時：9mm	60mm
LED照明＋長焦距鏡頭	MV-D01 ＋ MV-LZ04	10倍時：33.0×24.8mm 40倍時：8.5×6.4mm	10倍時：100mm 40倍時：9mm	100mm (注1)
滑動頭適配器＋接合鏡頭	MV-AS35D ＋ MV-LZ08J	20倍時：16.5×12.4mm 80倍時：4.0×3.0mm	20倍時：21mm 80倍時：1.4mm	20～ 35mm
高倍率鏡頭	MV-LS18D	50倍時：6.5×4.9mm 180倍時：1.6×1.2mm	50倍時：7mm 180倍時：1mm	15.5mm

注：

1) 僅用MV-LZ04觀測時的觀測距離。
2) MV-AR35D、MV-AS35D、MV-LS18D裝備了LED照明。

觀測應用軟件的運行環境

OS	Microsoft Windows® XP (注1)	CPU	Pentium Ⅲ 800MHz 以上 (注2)
應用程序	Microsoft ® Excel (注1)	USB端口	USB2.0 2端口以上

注：

1) Microsoft Windows®、Microsoft ® Excel是美國微軟公司在美國以及其他國
家的注冊商標。制作報告書時，Microsoft ® Excel是必需的。
2) Pentium是英特爾公司及其子公司，在美國或其他國家的商標或注冊商標。
3) 有關適用的接收器請咨詢。

尺寸(單位：mm)

MV-AR35D 旋轉頭適配器	MV-AS35D 滑動頭適配器

MV-D01 LED照明	MV-LZ08J 接合鏡頭

MV-LZ04 長焦距鏡頭	MV-LS18D 高倍率鏡頭

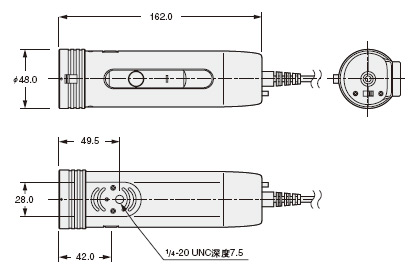

MV-S11A 攝像機本體
