高性能數字壓力傳感器

DP2系列

特點：功能齊全，形式多樣！

產品特點:

高精度·高分辨率·高速

清晰可見的31/2位LED顯示

簡易按鈕操作設定

2.5ms以內反應時間便可實現1/1,000的高分辨率。
優良的重復精度和溫度特性，確保實現高精度檢測。
采用10mm高，31/2位的明亮紅色LED7位顯示。顯示數據在暗處和明亮處都清晰可見。
邊看顯示屏邊通過按鈕操作，即可簡單設定初始和基準值。

四種輸出模式，多種壓力水平控制功能

六種壓力單位
可從六種標準中選擇適當?shù)膲毫挝弧?BR>(可選壓力單位根據傳感器型號不同而不同。當轉換單位時，測定的壓力值與設定值都會自動換算。)

注：DP2-22為“MPa”。
用途

集成電路塊的吸入確認

控制夾力

檢測玻璃片的空間

輕型不干擾吸附頭的運動，甚至可安裝在離吸附頭很近的地方。
夾力可以通過控制外加空氣壓力來調整以適合工作件。
玻璃板的定向可通過壓痕的存在/不存在時真空改變的檢測來確認。

驗證框架的位置

檢測支管的損壞

控制卷狀薄膜的邊緣

當框架正好安裝在底座時，達到高壓。因此可檢測框架放置好時的壓力改變。
兩個噴嘴以不同的壓力提供空氣。如果支管有損，低壓力邊噴嘴的壓力受到高壓力邊噴管空氣的影響，可檢測壓力的這種改變。
將分叉管放置在薄膜的兩側，右移(高壓)，OK(中壓)，左移(低壓)，這樣可確認卷狀薄膜的位置。

裝備模擬電壓輸出作為標準
由于裝備了線性模擬電壓輸出(1～5V)，傳感器適用于實時監控或與模擬控制器(超小型數字板控制器CA2系列，或數字板控制器CA系列)連接的遠程控制。
峰值/谷值顯示
可顯示不同壓力的峰值與谷值。該功能易于測定壓力變化范圍或決定壓力設定的參照。
模擬度數盤顯示
使用LED度數盤能模擬顯示壓力變化。因此，壓力的突變一眼即可確認。
(LED度數盤以10%F.S.表示壓力水平，忽略壓力單位。)

多種型號
根據安裝方式、環境性能和使用方法的不同，有多種型號可供選擇。

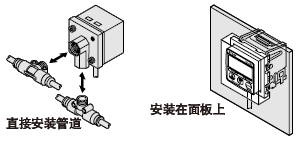

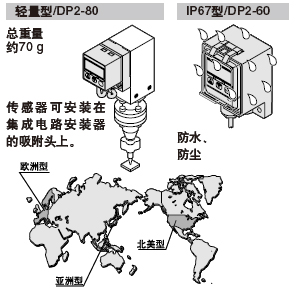

標準型/DP2-2□ 扁平型/DP2-4□

DP2系列有亞洲型，北美型和歐洲型，它的使用遍布全球。每一種都有通行的壓力單位，合適的晶體管輸出和壓力孔。

型號 壓力單位 輸出 壓力孔

國際標準
單位(SI)

亞洲型 Pa kgf/cm² (正壓型)
mmHg (負壓型) NPN和模擬電壓 Rc(PT)1/8或M5內螺紋

北美型 psi (正壓型)
inHg (負壓型) NPN和模擬電壓 NPT1/8或NPTF1/8
內螺紋

歐洲型 度數盤 PNP和模擬電壓 G(PF)1/8
內螺紋

訂購指南

種類形狀 額定壓力范圍 型號 壓力孔 比較輸出

標
準
型負
壓－101
kPa
型亞
洲
型 0～－101.3kPa DP2-20 Rc(PT)1/8內螺紋 NPN開路集電極晶體管

正
壓 100
kPa
型亞
洲
型 0～100.0kPa DP2-21 Rc(PT)1/8內螺紋 NPN開路集電極晶體管

1
MPa
型亞
洲
型 0～1.000MPa DP2-22 Rc(PT)1/8內螺紋 NPN開路集電極晶體管

輕量型 負壓 －101
kPa
型 亞洲型 0～－101.3kPa DP2-80 M5內螺紋 NPN開路集電極晶體管

扁平型 負壓 －101
kPa
型 北美型 0～－101.3kPa DP2-40N NPT1/8內螺紋 NPN開路集電極晶體管

歐洲型 DP2-40E G(PF)1/8內螺紋 PNP開路集電極晶體管

IP
67
型 負壓 －101
kPa
型 亞洲型 0～－101.3kPa DP2-60 Rc(PT)1/8內螺紋 NPN開路集電極晶體管

5m電纜長度型
備有5m電纜長度型。(標準：2m)

種類 標準型 5m電纜長度型

標
準
型負壓 －101kPa型 DP2-20 DP2-20-C5

正壓 100kPa型 DP2-21 DP2-21-C5

1MPa型 DP2-22 DP2-22-C5

輕
量
型負壓 －101kPa型 DP2-80 DP2-80-C5

IP
67
型負壓 －101kPa型 DP2-60 帶有5m電纜的
IP67型是標準型號。

附件
·DPX-01[壓力孔附件(僅標準型)]
·DPX-02[適用于壓力孔的六邊形插頭(僅標準型)]

配件(另售)

品名型號說明

傳感器安裝支架
(適用于標準型) MS-DPX 適用于標準型的安裝支架
[附帶2個M4平頭螺絲(長6mm)和2個彈簧墊圈。]

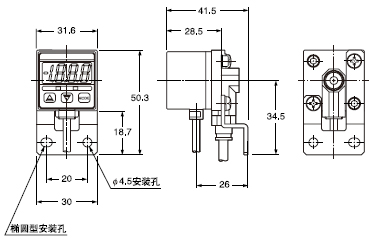

MS-DPX-4 適用于標準型的倒裝式安裝支架
[附帶2個M4平頭螺絲(長6mm)和2個彈簧墊圈。]

直襯套 DPX-03 將壓力孔從內螺紋[Rc(PT)1/8]改變成外螺紋[R(PT)1/8]

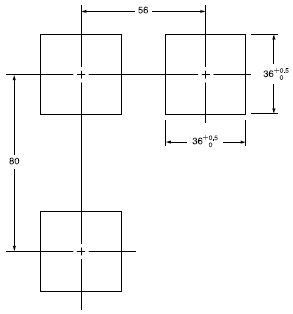

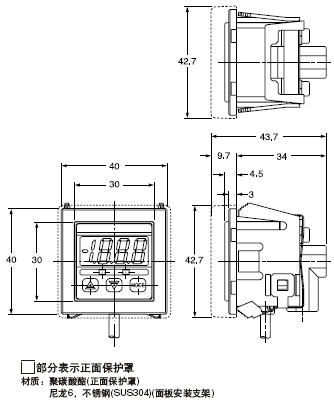

面板安裝支架
(適用于標準型) MS-DPX-2 用于安裝在板上(厚1～3.2mm)。

正面保護罩
(適用于標準型) DPX-04 保護傳感器調節板
(當使用面板安裝支架時適用。)

數字板控制器
(注) CA2-T2 NPN開路集
電極晶體管這是一個極小的控制器，可設定2個獨立的基準值
· 電源電壓：24V DC±10%
· 輸入數：1個(傳感器輸入)
· 輸入范圍：1～5V DC
· 主要功能：
基準值設定功能，零調節功能，刻度設定功能，應差設定功能，啟動/待機功能，自動參照功能，電源ON延遲功能等。

CA-R2 繼電器接點這是一個具有數學功能，待機功能等的多功能控制器。
· 電源電壓：100～240V AC±10%
· 輸入數：2個(傳感器輸入)
· 輸入范圍：1～5V DC
· 傳感器電源：12V DC，150mA
· 主要功能：
數學功能，過程數字選擇功能，待機功能，刻度功能，自動參照功能，電源ON延遲功能，測定開始延遲功能，應差設定功能等。

CA-T2 NPN開路集
電極晶體管

CA-B2 NPN開路集
電極晶體管
帶BCD輸出
注：詳情請參閱特殊用途、外圍設備篇產品目錄。

傳感器安裝支架

直襯套

·MS-DPX
·MS-DPX-4
·DPX-03

面板安裝支架，正面保護罩

數字板控制器

·MS-DPX-2
·DPX-04

·CA2系列

·CA系列
技術信息:

規格

種類 負壓正壓

－101kPa型 100kPa型 1MPa型

標準型 輕量型 扁平型 IP67型 標準型 標準型

型號 亞洲型 DP2-20 DP2-80 - DP2-60 DP2-21 DP2-22

北美型(注) - - DP2-40N - - -

歐洲型 - - DP2-40E - - -

壓力種類 標準壓力

額定壓力范圍 0～－101.3kPa 0～100.0kPa 0～1.000MPa

設定壓力范圍 5.1～－101.3kPa
0.052～－1.033kgf/cm², 0.051～－1.013bar
0.74～－14.70psi, 38～－760mmHg
1.5～－29.9inHg －5.0～100.0kPa
－0.051～1.020kgf/cm²
－0.050～1.000bar
－0.72～14.50psi －0.050～1.000MPa
－0.51～10.20kgf/cm²
－0.50～10.00bar
－7.2～145.0psi

耐壓力 490kPa 1.47MPa

適用流體 非腐蝕性氣體

可選單位 kPa，kgf/cm²，bar，psi，mmHg，inHg kPa，kgf/cm²，
bar，psi MPa，kgf/cm²，
bar，psi

電源電壓 12～24V DC %　脈動P-P10%以下

消耗電流 50mA以下

比較輸出
(比較輸出1)
(比較輸出2)

<亞洲、北美型(標準NPN輸出型，扁平型和IP67型)>
NPN開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(比較輸出和0V之間)
·剩余電壓：1V以內(流入電流為100mA時)
0.4V以下(流入電流為16mA時) <北美型(標準PNP輸出型)，歐洲型>
PNP開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下(比較輸出和＋V之間)
·剩余電壓：2V以下(源電流為100mA時)

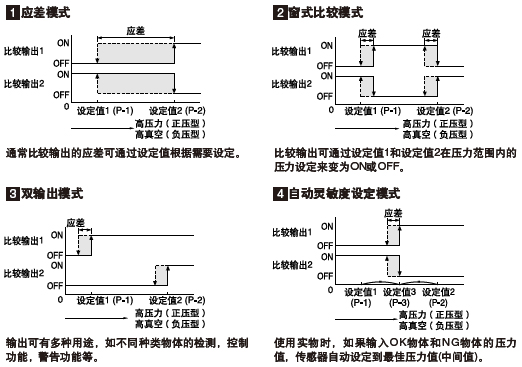

輸出模式 共有4種模式：應差模式、窗式比較模式、雙輸出模式、自動靈敏度設定模式
(可通過按鈕操作選擇)

應差 1digit(但是，使用應差模式時可改變)

重復精度 ±0.2%F.S.±1digit以內

反應時間 2.5ms以下

短路保護 裝備

模擬電壓輸出

輸出電壓：1～5V(在額定壓力范圍內)
零點：1V±5%F.S.以內
幅度：4V±5%F.S.以內
線性：±1%F.S.以內
輸出阻抗：約1kΩ

顯示 3 1/2位紅色LED顯示(抽樣率：約4次/秒)

可顯示壓力范圍 5.1～－101.3kPa
0.052～－1.033kgf/cm², 0.051～－1.013bar
0.74～－14.70 psi, 38～－760mmHg
1.5～－29.9inHg －5.0～100.0kPa
－0.051～1.020kgf/cm²
－0.050～1.000bar
－0.72～14.50psi －0.050～1.000MPa
－0.51～10.20kgf/cm²
－0.50～10.00bar
－7.2～145.0psi

模擬度數盤顯示 LED度數盤顯示以約10%F.S.幅度

工作狀態指示燈
(比較輸出1) 橙色LED(比較輸出1ON時亮起)

工作狀態指示燈
(比較輸出2) 綠色LED(比較輸出2ON時亮起)

環
境
性
能 保護構造 標準扁平和輕量型：IP40(IEC)，IP67型：IP67(IEC)

周圍溫度 －10～＋50°C(注意不可結露、結冰)，存儲：－10～＋60°C

周圍濕度 35～85%RH，存儲：35～85%RH

耐電壓 AC1,000V 1分鐘，所有電源連接端子與外

絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表

耐振動 頻率：10～150Hz，雙振幅：0.75mm，X,Y和Z各方向2小時

耐沖擊 加速度：100m/s²(約10G)，X，Y和Z各方向3次

溫度特性 超過周圍溫度范圍－10～＋50°C，＋20°C時檢測壓力的±1%F.S.以內

壓力孔 亞洲型 標準，扁平和IP67型：Rc(PT)1/8內螺紋，輕量型：M5內螺紋

北美型 標準型：NPTF1/8內螺紋，扁平和IP67型：NPT1/8內螺紋

歐洲型 扁平和IP67型：G(PF)1/8內螺紋

材質 前蓋：ABS，后蓋：PPS(玻璃纖維加固)，顯示表面：丙烯
壓力孔附件：壓鑄鋅合金[輕型：POM(玻璃纖維加固)，壓力孔是黃銅(鍍鎳)]
前罩(僅IP67型)：聚碳酸酯

電纜 0.15mm² 5芯防油橡皮電纜，長2m(IP67型：長5m)

電纜延長 0.3mm² 以上的電纜全長可延長至100m(符合CE標記時為10m以下)

重量標準型：約95g，扁平型：約120g，IP67型：約370g，輕量型：約70g

附件 DPX-02(用于壓力孔的六邊形插頭)：1個(標準型)，壓力單位標簽：1個

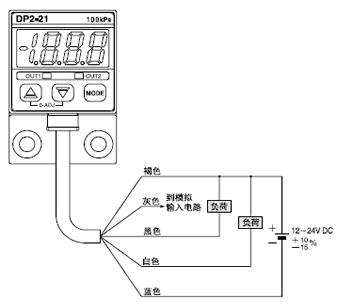

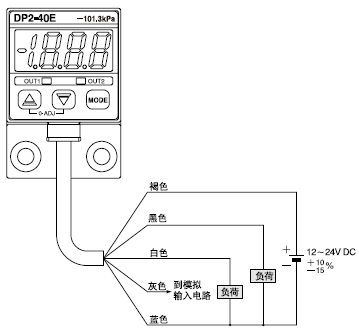

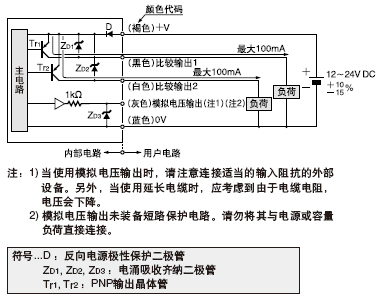

I/O電路圖和線路圖

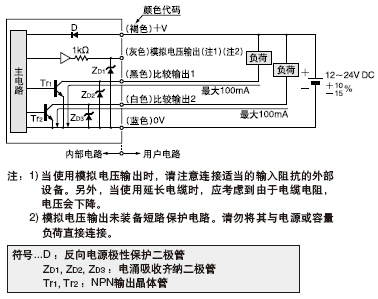

NPN輸出型

I/O電路圖

線路圖

PNP輸出型

I/O電路圖

線路圖

使用指南

所有型號

· 該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
· DP2系列設計為使用非腐蝕性氣體。請勿使用液體或腐蝕性氣體。

操作
· 如果按MODE按鈕仍可進行設定，請確認是否開啟了按鈕鎖定功能。請注意持續按住MODE按鈕，放開該按鈕即啟動了按鈕鎖定功能。
· 若使用窗式比較模式，設定壓力值，使設定值1(P-1)與設定值2(P-2)之間有3digits以上差別。0～2digits差別時可能無輸出。
功能說明

序號說明功能

1 31/2位LED顯示(紅色) 顯示測量的壓力，設定，錯誤信息和按鈕鎖定狀態。

2 比較輸出1工作狀態指示燈(綠色) 比較輸出1ON時亮起。

3 比較輸出2工作狀態指示燈(綠色) 比較輸出2ON時亮起。

4 增加(UP)按鈕() · 在初始設定模式，按下按鈕改變可設定位數。
· 在設定值1，2模式，按下按鈕改變設定值，如果是正壓型傳感器將設定值設定至高壓力，如果是負壓型傳感器將設定值設定至高負壓。
· 在檢測模式，如果按鈕持續按住4秒以上，將顯示峰值。

在
檢
測
模
式
下
，
如
果
同
時
按

下
兩
個
按
鈕
則
進
行
零

調
節
。

5 減小(DOWN)按鈕() · 在初始設定模式，按下按鈕改變設定情況。
· 在設定值1，2模式，按下按鈕改變設定值，如果是正壓型傳感器將設定值設定至低壓力，如果是負壓型傳感器將設定值設定至低負壓。
· 在檢測模式，如果按鈕持續按住4秒以上，將顯示谷值。

6 模式選擇按鈕() · 每按一下從選擇模式進入檢測模式，設定值1(P-1)設定模式和設定值2(P-2)設定模式。
· 在檢測模式，如果按鈕持續按住約3秒，按鈕鎖定可設定/解鎖。
· 在檢測模式，如果按下增加按鈕
()時按下模式選擇按鈕，進入初始設定模式。

錯誤信息
·當出現錯誤，請按以下步驟操作。

錯誤信息 原因 正確操作

由于短路形成的過大電流。關閉電源開關，檢查負荷。

在零調節過程中，施加壓力。壓力孔的外加壓力須由大氣壓力傳遞，零調節也需重新進行。

正壓型外加壓力超過可顯示壓力范圍最大極限。外加壓力須在額定壓力范圍內。

負壓型外加壓力超過可顯示壓力范圍最小極限。

正壓型外加壓力超過可顯示壓力范圍最小極限。

負壓型外加壓力超過可顯示壓力范圍最大極限。

接線

模擬電壓輸出裝備短路保護電路。請勿將其與電源容量負荷直接連接。
· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F. G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F. G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。
CE適用的條件
· DP2系列是符合EMC指令的CE適用品。該產品在免疫力方面使用的協調標準為EN 61000-6-2和符合此標準的下列條件。
條件
· 傳感器與相連接的電源之間的距離不超過10m。
· 與傳感器相連接的信號線的長度請控制在30m以內。
設定

· 如果設定了按鈕鎖定，請在操作按鈕前解鎖。
(操作步驟請參閱PDF P.13“按鈕鎖定功能”。)
· 設定值1(P-1)和設定值2(P-2)可通用于所有的輸出模式。
· 設定值2(P-2)根據設定值1(P-1)的設定，如果是正壓型傳感器至高壓力，負壓型傳感器至高負壓。
· 設定值3(P-3)自動設定為設定值1(P-1)和設定值2(P-2)的中間值。
· 狀態被設定儲存在EEPROM。請注意EEPROM有一定使用期限，改寫操作只限于10萬次以內。

設定步驟

1 零調節
· 當壓力孔打開時將顯示壓力調整至零。
· 接通電源后，傳感器自動進入檢測模式。
· 使壓力孔處于大氣壓力下(如，無外加壓力情況下)，同時持續按下增加和減小按鈕。
· 當松開手指，顯示000，零調節完成，傳感器回到檢測模式。

2 初始設定

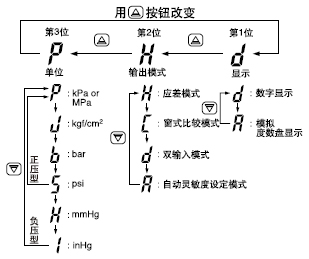

· 設定比較輸出的壓力“單位”、“顯示”和“輸出模式”。
· 在檢測模式中，按按鈕時，按下按鈕。
· 初始設定顯示。
· 如果傳感器第一次使用，顯示PHd。
· 可設定數位閃爍。
· 當按按鈕時可設定數位改變，當按按鈕時，設定改變。

3 壓力值設定
當輸出模式設定為應差模式(H)，窗式比較模式(C)或雙輸出模式時。
· 設定比較輸出的“設定值1(P-1)”和“設定值2(P-2)”。
· 在檢測模式下按下按鈕設定到設定值1(P-1)設定模式。
· 使用按鈕和按鈕輸入設定值1(P-1)。
· 然后，按按鈕設定到設定值2(P-2)設定模式。
· 使用按鈕和按鈕輸入設定值2(P-2)。
· 然后，按按鈕設定到檢測模式。

當輸出模式設定為自動靈敏度設定模式(R)時。
· 設定比較輸出的“設定值1(P-1)”，“設定值2(P-2)”和“設定值3(P-3)”。
· 在檢測模式下按下按鈕設定到設定值1(P-1)設定模式。
· 在允許的壓力范圍內，產生一個接近大氣壓力的狀態，按下按鈕輸入設定值1(P-1)。
· 然后，按按鈕設定到設定值2(P-2)設定模式。
· 在允許的壓力范圍內產生一個接近高壓限度(用于正壓型傳感器)或高真空限度(用于負壓型傳感器)的壓力狀態下，按下按鈕輸入設定值2(P-2)。
· 然后，按按鈕設定到設定值3(P-3)設定模式。
· 檢查自動設定的設定值3(P-3)。當要改變設定值3 (P-3)使用按鈕和按鈕輸入設定值3(P-3)。
· 檢查和設定后，按按鈕設定到檢測模式。

· 自動設定的設定值3(P-3)也可手動設定在設定值1(P-1)和設定值2(P-2)之間。
· 若使用窗式比較模式，設定壓力值，使設定值1(P-1)與設定值2(P-2)之間有3digits以上差別。0～2digits差別時可能無輸出。

壓力單位的換算
· DP2系列中，到不同單位的換算可自動通過改變壓力單位的設定來完成。然而，這個換算也可通過乘以右表給出的系數而得。
換算步驟
· 例如，如果2kPa要用kgf/cm²表示，因為1kPa＝1.01972×10^-2kgf/cm²，2kPa變?yōu)?×1.01972×10^-2 ≈ 0.020kgf/cm²。
壓力單位換算表格

kPa MPa kgf/cm² bar psi mmHg
(Torr) inHg atm

1kPa 1 1×10^-3 1.01972×10^-2 1×10^-2 1.45038×10^-1 7.50062 0.2953 9.86923×10^-3

1MPa 1×103 1 1.01972×10 1×10 1.45038×10² 7.50062×10³ 0.2953×10³ 9.86923

1kgf/cm² 9.80665×10 9.80665×10^-2 1 9.80665×10^-1 1.42234×10 7.35559×10² 2.8959×10 9.67841×10^-1

1bar 1×10² 1×10^-1 1.01972 1 1.45038×10 7.50062×10² 2.953×10 9.86923×10^-1

1psi 6.89475 6.89475×10^-3 7.03069×10^-2 6.89475×10^-2 1 5.17149×10 2.03602 6.80459×10^-2

1mmHg
(1Torr) 1.33322×10^-1 1.33322×10^-4 1.35951×10^-3 1.33322×10^-3 1.93368×10^-2 1 3.9370×10^-2 1.31579×10^-3

1inHg 3.3864 3.3864×10^-3 3.4532×10^-2 3.3864×10^-2 0.4912 2.5400×10 1 1.31579×10^-3

1atm 1.01325×10² 1.01325×10^-1 1.03323 1.01325 1.46960×10 7.60000×10² 1.31579×10^-3 1

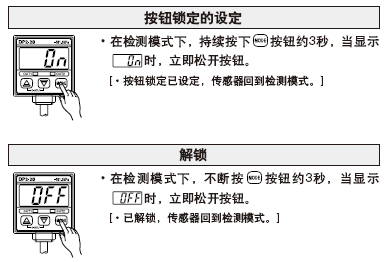

按鈕鎖定功能
· 按鈕鎖定防止在每個設定模式已定狀態下的任何無意識的改變。

其他
· 請在額定壓力范圍內使用。
· 外加壓力不能超過耐壓力值。否則橫隔膜會受損，并可能引起錯誤操作。
· 電源接通后的短時間(0.5秒)內，請勿使用。
· 避免在過多蒸汽和灰塵的地方、使用標準型、扁平型和輕型傳感器。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 請勿將電線等插入壓力孔。否則橫膈膜會受損，并可能引起錯誤操作。
· 請勿使用點狀或尖狀物體操作按鈕。
標準型
壓力引導方向設定
· 壓力引導方向可通過拆除壓力孔附件和改變安裝方向來改變。六邊形插頭螺栓(長度9mm以下)的緊固扭矩應在 0.29N·m以下。
注：請確保使用附件中的六邊形插頭將所有未使用的壓力孔封閉。

接管
· 當將六邊形插頭或耦合器連接到壓力孔時，用12mm的扳手卡住壓力孔的六角形部分，并且緊固扭矩應在9.8N·m以下。同時，為防止泄露，連接時在耦合器上繞上封帶。
但是，北美型(DP2-□F□)使用NPTF1/8耦合器不需要封帶。(若使用NPT1/8耦合器，則需要封帶。)

安裝
· 用傳感器安裝支架等安裝傳感器時，緊固扭矩應在12N·m 以下。

扁平型/輕量型
壓力引導方向設定
· 壓力引導方向可通過拆除壓力孔附件和改變安裝方向來改變。六邊形插頭螺栓(長度9mm以下)的緊固扭矩應在 0.29N·m以下。

接管
· 當將耦合器連接到壓力孔時，用16mm扳手(輕量型：10mm)卡住壓力孔的六邊形部分，并且緊固扭矩應在 9.8N·m以下(輕量型：1.47N·m以下)。同時，為防止泄露，連接時在耦合器上繞上封帶。

IP67型
壓力測量入口孔接管
· 當將耦合器連接到壓力測量入口孔時，用扳手卡住壓力孔附件，并且緊固扭矩在9.8N·m以下。同時，為防止泄露，連接時在耦合器上繞上封帶。
大氣壓力入口孔接管
· 如果有水通過大氣壓力入口孔進入傳感器外殼，用M5耦合器將管子連接到大氣壓力入口孔，并將管子的另一端延伸到安全處。在這種情況下，確保管子的另一端未被, 堵塞。

前罩的安裝
· 將前罩上的突出部分插入壓力孔附件底部的引導孔內，按箭頭所示方向推進正好鉤住。
當拆卸前罩時，先松開掛鉤。

尺寸(單位：mm)

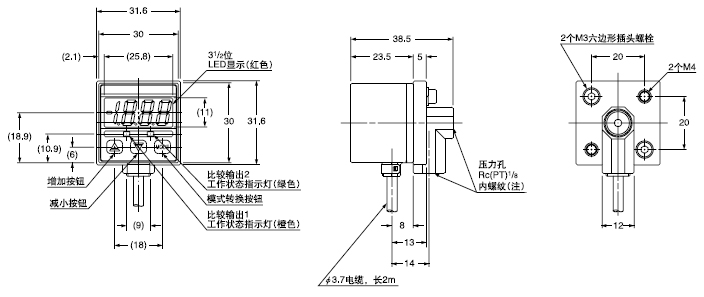

DP2-20/DP2-21/DP2-22 標準型

注：適用于北美型的NPTF1/8內螺紋。

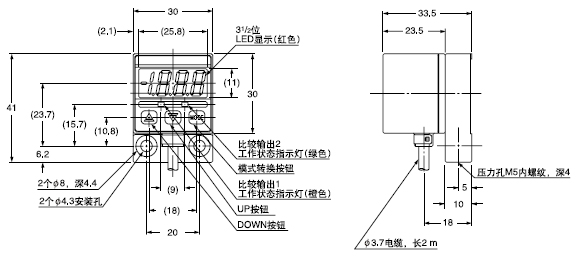

DP2-80 輕量型

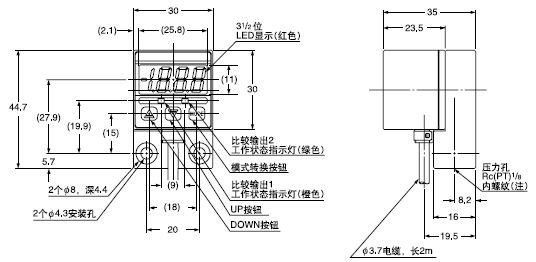

DP2-40□ 扁平型

注：適用于北美型的NPT1/8內螺紋和適用于歐洲型的G(PF)1/8內螺紋。

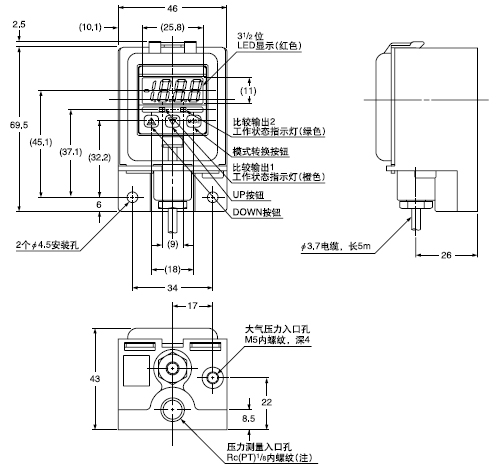

DP2-60 IP67型

注：適用于北美型的NPT1/8和適用于歐洲型的G(PF)1/8。

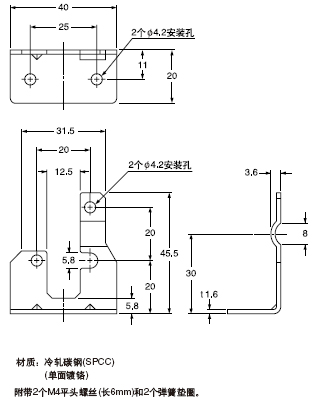

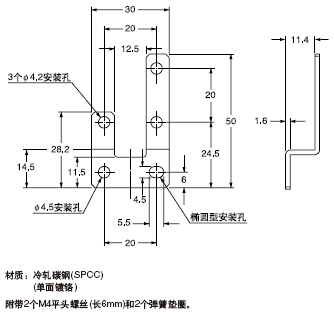

MS-DPX 標準型傳感器安裝支架(另售)

裝配尺寸

MS-DPX-4 標準型倒裝式安裝支架(另售)

裝配尺寸

MS-DPX-2/DPX-04 標準型的面板安裝支架，正面保護罩(另售)

裝配尺寸
面板切口尺寸
