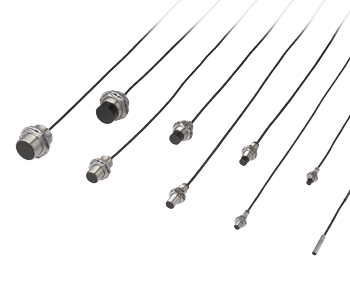

直流雙線式圓柱形接近傳感器

GX-U/FU系列

特點：高性能，使用方便

產品特點:

緊固加強

由于采用了厚身外殼，緊固扭矩比原有型號增大了四倍。因此傳感器可以更牢固地安裝，不會松脫。

小型尺寸：φ 5.4mm

GX-5SU(B)是目前直流雙線式傳感器中最小一種，直徑僅有5.4mm，大大節省了空間。

長檢測距離

GX-U系列比原有型號的檢測距離增加了1.6倍。由于可安裝在離物體足夠遠的地方，所以無需顧慮傳感器與物體間的抵觸。

雙色指示燈

常開型傳感器裝備有雙色指示燈。(常閉型傳感器只有一個工作狀態指示燈。)由于整個傳感器尾部亮起，所以工作情況從各個方向都清晰可見。

接線簡便

直流雙線式可減少接線成本。而且每個GX-12MU(B),GX-18MU(B)，GX-30MU(B)都可作為中繼連接器型(300mm附連接器長電纜)，可方便快捷的更換。

備有防濺型

整個機身涂有氟化樹脂，傳感器可免受火花損壞。
另外，中繼連接器電纜與匹配電纜也是防濺的。

用途

檢測移動中的鋁制模板由于是長檢測距離，能可靠地檢測鋁制模板。	控制鉆孔深度傳感器可通過檢測鉆頭來確定鉆孔的深度。	在焊床上定位物體(僅GX-F□U-J) 即使在焊接火花四射情況下，也可安全使用。

訂購指南

標準型

種類		形　狀(mm)	檢測距離(注)	型　號	輸出	輸出工作
屏蔽型	圓柱型		1.5mm<---最大工作距離 (0 ～1.2mm)<---穩定檢測范圍	GX-5SU	無接點直流雙線式	常　開
				GX-5SUB		常　閉
	螺紋型		2mm (0～1.6mm)	GX-8MU		常　開
				GX-8MUB		常　閉
			3mm (0～2.4mm)	GX-12MU		常　開
				GX-12MUB		常　閉
			7mm (0～5.6mm)	GX-18MU		常　開
				GX-18MUB		常　閉
			10mm (0～8mm)	GX-30MU		常　開
				GX-30MUB		常　閉
非屏蔽型	螺紋型		4mm (0～3.2mm)	GX-8MLU		常　開
				GX-8MLUB		常　閉
			8mm (0～6.4mm)	GX-12MLU		常　開
				GX-12MLUB		常　閉
			15mm (0～12mm)	GX-18MLU		常　開
				GX-18MLUB		常　閉
			22mm (0～17.6mm)	GX-30MLU		常　開
				GX-30MLUB		常　閉

注：
最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在周圍溫度不定或電源電壓波動時能穩定檢測標準物體的范圍。

5m電纜長度型和中繼連接器型

備有5m電纜長度型(標準：2m)和中繼連接器型(標準：電纜型)傳感器。

型號表

種類		標　準	5m電纜長度型	中繼連接器型(注)
屏蔽型	圓柱型	GX-5SU	GX-5SU-C5	-------
	圓柱型	GX-5SUB	GX-5SUB-C5	-------
	螺紋型	GX-8MU	GX-8MU-C5	-------
		GX-8MUB	GX-8MUB-C5	-------
		GX-12MU	GX-12MU-C5	GX-12MU-J
		GX-12MUB	GX-12MUB-C5	GX-12MUB-J
		GX-18MU	GX-18MU-C5	GX-18MU-J
		GX-18MUB	GX-18MUB-C5	GX-18MUB-J
		GX-30MU	GX-30MU-C5	GX-30MU-J
		GX-30MUB	GX-30MUB-C5	GX-30MUB-J
非屏蔽型	螺紋型	GX-8MLU	GX-8MLU-C5	-------
		GX-8MLUB	GX-8MLUB-C5	-------
		GX-12MLU	GX-12MLU-C5	GX-12MLU-J
		GX-12MLUB	GX-12MLUB-C5	GX-12MLUB-J
		GX-18MLU	GX-18MLU-C5	GX-18MLU-J
		GX-18MLUB	GX-18MLUB-C5	GX-18MLUB-J
		GX-30MLU	GX-30MLU-C5	GX-30MLU-J
		GX-30MLUB	GX-30MLUB-C5	GX-30MLUB-J

注：請分別訂購適合中繼連接器型的匹配電纜。

匹配電纜

CN-22G-C2, CN-22G-C5

型　號	說　明
CN-22G-C2	長度：2m	0.3mm² 2芯抗燃、防濺型電纜，一端帶連接器(外徑：φ 3.6mm)
CN-22G-C5	長度：5m	0.3mm² 2芯抗燃、防濺型電纜，一端帶連接器(外徑：φ 3.6mm)
CN-24-C2	長度：2m	0.3mm² 4芯耐油、耐熱、耐寒型電纜，一端帶連接器(外徑：φ 3.6mm)
CN-24-C5	長度：5m	0.3mm² 4芯耐油、耐熱、耐寒型電纜，一端帶連接器(外徑：φ 3.6mm)

5m電纜長度型和中繼連接器型

種類		形　狀(mm)	檢測距離(注)	型　號	輸出	輸出工作
屏蔽型	螺紋型		3mm<---最大工作距離 (0～2.4mm)<---穩定檢測范圍	GX-F12MU-J	無接點直流雙線型	常開
			7mm (0～5.6mm)	GX-F18MU-J
			10mm (0～8mm)	GX-F30MU-J

注：
最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在周圍溫度不定或電源電壓波動時能穩定檢測標準檢測物體的范圍。

·匹配電纜

·CN-22G-C2, CN-22G-C5

型　號	說　明
CN-22G-C2	長度：2m	0.3mm² 2芯抗燃、防濺型電纜，一端帶連接器(外徑：φ 3.6mm)
CN-22G-C5	長度：5m	0.3mm² 2芯抗燃、防濺型電纜，一端帶連接器(外徑：φ 3.6mm)

配件(另售)

品　名	型　號	說　明
傳感器安裝支架	MS-SS5	適用于GX-5SU(B)	使用此支架，可方便地安裝傳感器。
保護罩	MS-H12	適用于GX-12MU(B)	使用此支架，可方便地安裝傳感器。
	MS-H18	適用于GX-18MU(B)
	MS-H30	適用于GX-30MU(B)

傳感器安裝支架	保護罩
·MS-SS5	·MS-H12 ·MS-H18 ·MS-H30

技術信息:

規格

標準型

種類 屏蔽型 非屏蔽型

圓柱型 螺紋型 螺紋型

常開型 GX-5SU GX-8MU GX-12MU GX-18MU GX-30MU GX-8MLU GX-12MLU GX-18MLU GX-30MLU

常閉型 GX-5SUB GX-8MUB GX-12MUB GX-18MUB GX-30MUB GX-8MLUB GX-12MLUB GX-18MLUB GX-30MLUB

最大工作距離(注1) 1.5mm±10% 2mm±10% 3mm±10% 7mm±10% 10mm±10% 4mm±10% 8mm±10% 15mm±10% 22mm±10%

穩定檢測范圍(注1) 0～1.2mm 0～1.6mm 0～2.4mm 0～5.6mm 0～8mm 0～3.2mm 0～6.4mm 0～12mm 0～17.6mm

標準檢測物體 鐵板6×6×
t1mm 鐵板8×8×
t1mm 鐵12×12×
t1mm 鐵18×18×
t1mm 鐵板30×30
×t1mm 鐵20×20×
t1mm 鐵30×30×
t1mm 鐵板50×
50×t1mm 鐵板70×
70×t1mm

應差工作距離的20%以下

電源電壓 12～24V DC＋10 / -15%　脈動P-P10%以下

消耗電流(注2) 0.8mA以下

輸出無接點直流雙線式
·負荷電流：3～70mA(注3)
·剩余電壓：3V以下(注4)

短路保護 裝　備

最大反應頻率 1.7kHz 1.2kHz 1.2kHz 500Hz 350Hz 1kHz 650Hz 350Hz 220Hz

工作狀態指示燈 常閉型：橙色LED(輸出ON時亮起)

雙色指示燈 常開型：穩定檢測狀態下綠色燈亮起，不穩定檢測狀態下橙色燈亮起

環
境
性
能保護
構造 IP67(IEC), IP67g(JEM)

周圍
溫度－25～＋70°C，存儲：－30～＋80°C

周圍
濕度 45～85%RH，存儲：35～95%RH

耐電壓 AC1,000V1分鐘，所有電源連接端子與外殼之間

絕緣
電阻所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表

耐振動 頻率：10Hz～55Hz，雙振幅：1.5mm，X,Y和Z各方向2小時

耐沖擊 加速度：1,000m/s²(約100G)，X,Y和Z各方向3次

檢
測
距
離
變
化溫度
特性超過周圍溫度范圍－25～＋70°C，＋20°C時檢測距離的 ±10%以內

電壓
特性電源電壓±10%波動的±2%以內

材質外殼：黃銅(鍍鎳)［GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)用不銹鋼SUS303］
檢測部分：尼龍［GX-5SU(B)聚芳酯］，指示燈部分：尼龍[除GX-5SU(B)］

電纜 0.3mm² 2芯防油、耐冷熱橡皮電纜，長2m[GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)為0.15mm²]

電纜延長 0.3mm²以上的電纜全長可延長至50m

重量(注5) 約20g 約30g 約55g 約95g 約220g 約30g 約55g 約95g 約220g

附件螺母：2個，齒鎖墊圈：1個

注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在周圍溫度不定或電源電壓波動時能穩定檢測標準物體的范圍。
2) 當輸出在OFF狀態時，為漏電。
3) 最大負荷電流根據周圍溫度變化。詳情請參閱PDF P.27“I/O電路和線路圖”。
4) 當電纜被延長時，剩余電壓變大。
5) 螺紋型的重量包括2個螺母與1個齒鎖墊圈的重量。

防濺型

種類 屏蔽型

螺紋型

常開型 GX-F12MU-J GX-F18MU-J GX-F30MU-J

材質外殼：黃銅(涂氟化樹脂)，檢測部分：聚芳酯(涂氟化樹脂)，指示燈部分：聚芳酯

電纜帶圓形連接器的0.3mm² 2芯防濺電纜，長0.3m

電纜延長 0.3mm²以上的電纜全長可延長至50m

重量(注) 約35g 約75g 約200g

附件螺母：2個(涂氟化樹脂)，齒鎖墊圈：1個(涂氟化樹脂)

除上述之外的其它規格與標準型相同(GX-12MU,GX-18MU,GX-30MU)。

注：以上重量包括2個螺母和1個齒鎖墊圈的重量。

I/O電路圖和線路圖

GX-□U(B)

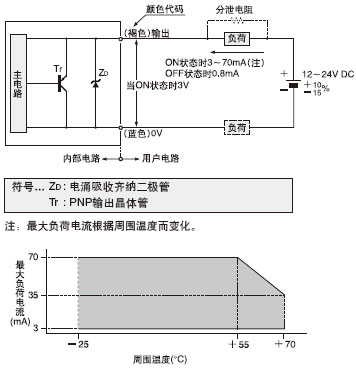

I/O電路圖

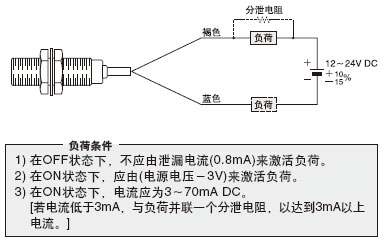

線路圖

GX-□U(B)-J GX-F□U-J(直流雙線式·中繼連接器型)

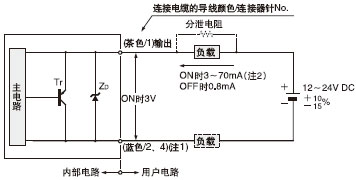

輸入、輸出電路圖

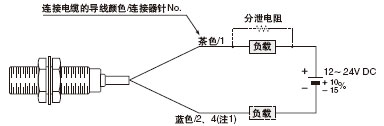

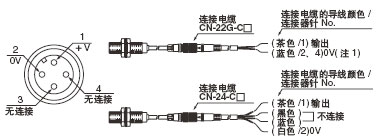

連接圖

注：
1) 是指連接電纜CN-22G-C□連接時的狀態。連接器針No.2和No.4在連接電纜的連接器內部呈短接狀態。但是，當連接電纜CN-24-C□連接時，則為下述情況。
GX-□U-J(靠近時ON)時：(黑色/4)0V
GX-□UB-J(分開后ON)時：(白色/2)0V

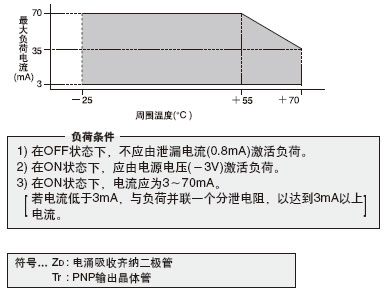

2) 最大負載電流因周圍溫度而異。

注：
1) 是指連接電纜CN-22G-C□連接時的狀態。連接器針No.2和No.4在連接電纜的連接器內部呈短接狀態。但是，當連接電纜CN-24-C□連接時，則為下述情況。
GX-□U-J(靠近時ON)時：(色/4
GX-□UB-J(分開后ON)時：白色/2

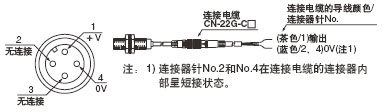

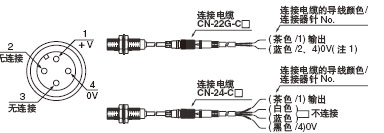

連接器針配置圖

GX-□U-J(靠近時ON)

GX-□UB-J(分開后ON)

GX-F□U-J(抗濺射型)

注：
1) 連接器針No.2和No.4在連接電纜的連接器內部呈短接狀態。

檢測特性圖(典型)

GX-5SU GX-5SUB

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板6×6×t1mm)時，
檢測距離如左圖所示縮短。

GX-8MU GX-8MUB

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板8×8×t1mm)時，
檢測距離如左圖所示縮短。

GX-12MU GX-12MUB GX-F12MU-J

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板12×12×t1mm)時，
檢測距離如左圖所示縮短。

GX-18MU GX-18MUB GX-F18MU-J

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板18×18×t1mm)
時，檢測距離如左圖所示縮短。

GX-30MU GX-30MUB GX-F30MU-J

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板30×30×t1mm)
時，檢測距離如左圖所示縮短。

GX-8MLU GX-8MLUB

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板20×20×t1mm)
時，檢測距離如左圖所示縮短。

GX-12MLU GX-12MLUB

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板30×30×t1mm)
時，檢測距離如左圖所示縮短。

GX-18MLU GX-18MLUB

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板50×50×t1mm)
時，檢測距離如左圖所示縮短。

GX-8MLU GX-8MLUB

檢測領域特性

檢測物體尺寸和檢測距離之間的相互關系

當檢測物體尺寸小于標準尺寸(鐵板70×70×t1mm)
時，檢測距離如左圖所示縮短。

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝

· 緊固扭矩必須低于以下所給出的值。

用固定螺絲安裝

· 用固定螺絲的杯點緊固(M4)。

<圓柱型>

· 請勿安裝在工作狀態指示燈上或其背面。

用螺母安裝

<屏蔽螺紋型> <非屏蔽螺紋型>

型　號 尺寸C(mm) 緊固扭矩

GX-8MU(B) 3～10.3 5.9N·m

10.3以上 11.8N·m

GX-12MU(B) GX-F12MU-J 3.5～13.5 10N·m

13.5以上 20N·m

GX-18MU(B) GX-F18MU-J 4～18 45N·m

18以上 80N·m

GX-30MU(B) GX-F30MU-J 5～21 80N·m

21以上 180N·m

GX-8MLU(B) 12以上 11.8N·m

GX-12MLU(B) 15以上 20N·m

GX-18MLU(B) 25以上 80N·m

GX-30MLU(B) 30以上 180N·m

注：安裝恰使螺母不突出于螺紋部分。
為了提高緊固強度，螺紋呈特殊形狀。直接在設備上進行螺紋加工后安裝傳感器時，必須確保底孔直徑超出下列數值。

型號 底孔直徑

GX-8MU(B) GX-8MLU(B) φ 7.2mm

GX-12MU(B) GX-12MLU(B)
GX-F12MU-J φ 11.2mm

與周圍金屬的距離

· 傳感器周圍金屬會影響檢測，請注意以下幾點。

周圍金屬的影響

· 周圍金屬會影響檢測性能，請按下表保持最小距離。

型號 D(mm)

GX-5SU(B) 4.5

GX-8MU(B) 4.5

GX-12MU(B) GX-F12MU-J 8

GX-18MU(B) GX-F18MU-J 20

GX-30MU(B) GX-F30MU-J 40

GX-8MLU(B) 8

GX-12MLU(B) 22

GX-18MLU(B) 45

GX-30MLU(B) 75

傳感器嵌入金屬中

· 如果傳感器完全嵌入金屬中，檢測距離將減小。特別是圓柱型和非屏蔽型，請按下表所示保持最小距離。

型號 E(mm) F(mm)

GX-5SU(B) φ 12 3

GX-8MLU(B) φ 24 12

GX-12MLU(B) φ 50 15

GX-18MLU(B) φ 75 25

GX-30MLU(B) φ 105 30

注：使用非屏蔽型時，檢測距離會根據螺母的位置而變化。

相互干擾

· 當兩個以上傳感器面對面或平行安裝時，請按下表所示，保持最小距離，以防止相互干擾。

面對面安裝

型號 G(mm) H(mm)

GX-5SU(B) 19 14

GX-8MU(B) 20 15

GX-12MU(B) GX-F12MU-J 35 20

GX-18MU(B) GX-F18MU-J 70 45

GX-30MU(B) GX-F30MU-J 115 70

GX-8MLU(B) 60 45

GX-12MLU(B) 145 95

GX-18MLU(B) 250 165

GX-30MLU(B) 350 250

平行安裝

所有機型通用直

檢測距離

· 檢測距離是使用標準檢測物體時的檢測距離。當使用非鐵金屬時，檢測距離通過乘以如下表所示校正系數而得。

校正系數

金屬 鐵不銹鋼
(SUS304) 黃銅鋁

GX-5SU(B) 1 約0.63 約0.32 約0.30

GX-8MU(B) 1 約0.59 約0.32 約0.29

GX-12MU(B) GX-F12MU-J 1 約0.75 約0.51 約0.49

GX-18MU(B) GX-F18MU-J 1 約0.75 約0.50 約0.48

GX-30MU(B) GX-F30MU-J 1 約0.69 約0.44 約0.42

GX-8MLU(B) 1 約0.64 約0.38 約0.38

GX-12MLU(B) 1 約0.67 約0.44 約0.43

GX-18MLU(B) 1 約0.68 約0.45 約0.43

GX-30MLU(B) 1 約0.67 約0.44 約0.43

注：如果檢測物體電鍍過，檢測距離也會改變。

保護罩(另售)

· 保護檢測表面免受焊接火花(焊渣)等的損壞。

安裝方法

型號 底孔直徑

MS-H12 GX-12MU(B)

MS-H18 GX-18MU(B)

MS-H30 GX-30MU(B)

注：安裝保護罩使之與檢測表面之間無間隙。

其他

· 電源接通后的短時間(50ms)內，請勿使用。

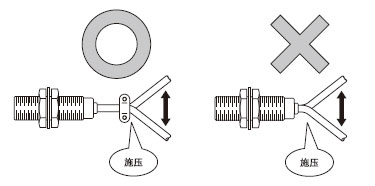

· 當傳感器安裝在移動基座上時，請勿對傳感器電纜接合處施壓。

直流雙線式

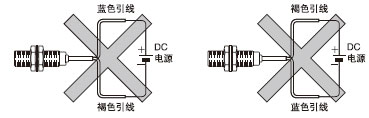

接線

· 傳感器必須通過一個負荷連接到電源。如果傳感器不通過負荷連接到電源，短路保護裝置會使傳感器無法工作(輸出處在OFF狀態且指示燈不亮)。在這種情況下，請通過一個負荷連接到電源上。這樣傳感器就可工作了。而且，要注意如果電源沒通過負荷且與反向極性連接，傳感器將受損。

· 串聯連接(AND電路)或并聯連接(OR電路)，注意以下幾點。

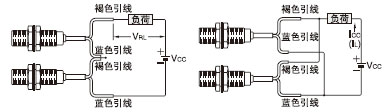

串聯連接(AND電路)
當所有傳感器在ON狀態下，負荷電壓VRL：
VRL＝Vcc－n×3(V)
Vcc：電源電壓(最大24V DC)n：傳感器數量
在此電壓下，負荷可以正常工作。
注：即使指示燈未正常亮起，輸出也正常。 并聯連接(OR電路)
當所有傳感器在OFF狀態下，負荷泄漏
電流Icc：
Icc＝n×0.8(mA) (n：傳感器數量)務必使負荷正常工作。
注：ON狀態下負荷電流量：

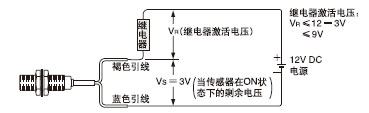

· 傳感器的剩余電壓為3V。連接繼電器作為負荷前，請注意它的激活電壓。(有些12V的繼電器可能不能用。)

雙色指示燈(僅常開型)

· 當檢測物體處于穩定檢測距離中，綠色LED燈亮起，當檢測物體處于不穩定檢測距離中，橙色LED燈亮。當綠色LED亮起時，檢測穩定，不受溫度不定或電壓波動的影響。

尺寸(單位：mm)

GX-5SU GX-5SUB (傳感器)

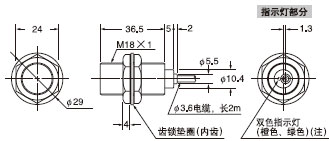

GX-8MU GX-8MUB(傳感器)

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

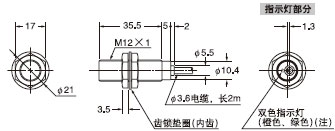

GX-12MU GX-12MUB(傳感器)

GX-8MU GX-8MUB(傳感器)

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

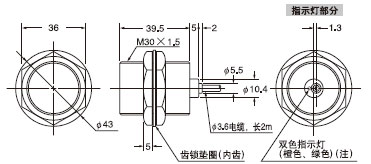

GX-30MU GX-30MUB(傳感器)

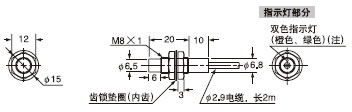

GX-8MLU GX-8MLUB(傳感器)

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

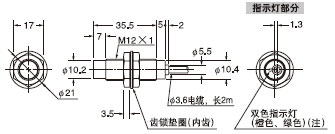

GX-12MLU GX-12MLUB (傳感器)

GX-18MLU GX-18MLUB(傳感器)

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

GX-30MLU GX-30MLUB (傳感器)

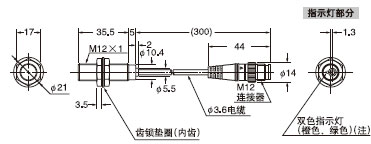

GX-12MU-J GX-12MUB-J GX-F12MU-J(傳感器)

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

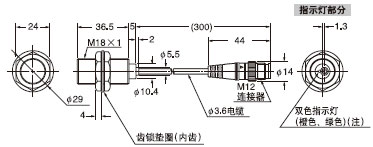

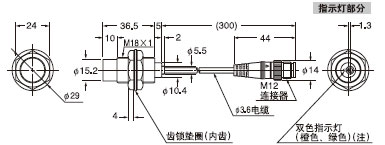

GX-18MU-J GX-18MUB-J GX-F18MU-J (傳感器)

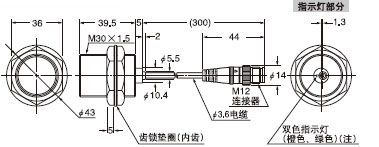

GX-30MU-J GX-30MUB-J GX-F30MU-J(傳感器)

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

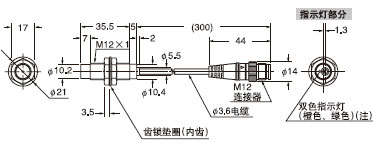

GX-12MLU-J GX-12MLUB-J (傳感器)

GX-8MU GX-8MUB(傳感器)

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

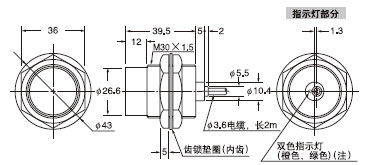

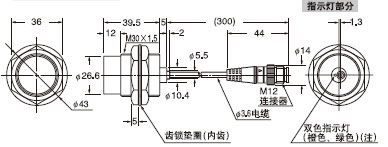

GX-30MLU GX-30MLUB (傳感器)

MS-SS5(用于GX-5SU(B)的傳感器安裝支架(另售))

注：常閉型用工作狀態指示燈(橙色)代替雙色指示燈。

MS-H12 MS-H18 MS-H30 保護罩(另售)

型號 A B C 適用型號

MS-H12 5 φ 11.5 φ 14 GX-12MU(B)

MS-H18 6 φ 17.5 φ 20 GX-18MU(B)

MS-H30 8 φ 29.4 φ 33 GX-30MU(B)
