檢測門的關/開	檢測滾動的硬幣	檢測進料器的金屬部件

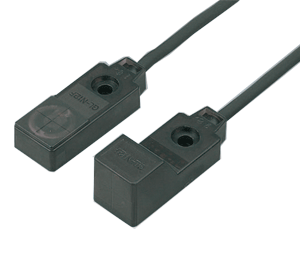

訂購指南

種　類			形　狀	檢測距離(注1)	型號(注2)	輸　出	輸出工作
輪 殼 型	正面檢測	NPN輸出			GL-N12F×10	NPN開路集電極晶體管	常開
					GL-N12FI×10
					GL-N12FB×10		常閉
					GL-N12FIB×10
		PNP輸出			GL-N12F-P×10	PNP開路集電極 晶體管	常開
					GL-N12FI-P×10
					GL-N12FB-P×10		常閉
					GL-N12FIB-P×10
	頂端檢測	NPN輸出			GL-N12H×10	NPN開路集電極 晶體管	常開
					GL-N12HI×10
					GL-N12HB×10		常閉
					GL-N12HIB×10
		PNP輸出			GL-N12H-P×10	PNP開路集電極 晶體管	常開
					GL-N12HI-P×10
					GL-N12HB-P×10		常閉
					GL-N12HIB-P×10

注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在周圍溫度不定或電源電壓波動時能穩定檢測標準檢測物體的范圍。
2) 型號中的“I”指不同頻率型號。
注：低價方形接近傳感器(GL-N12系列)10臺起售。

無輪殼型(僅正面檢測、NPN輸出、常開) 10臺

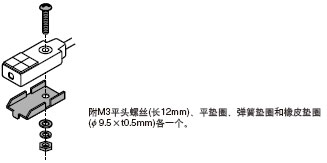

同時備有無輪殼型。(標準：輪殼型) 型號： GL-12F×10 (正面檢測型) (電纜長度：1m) GL-12F-C5×10 (正面檢測型) (電纜長度：5m) MS-GL12×10 (傳感器安裝支架)

MS-GL12×10

5m電纜長度型

也備有5m電纜長度型(標準：1m)。

·型號表

種　類 標　準 5m電纜長度型 輪 殼 型 正面檢測 NPN輸出 GL-N12F×10 GL-N12F-C5×10 GL-N12FI×10 GL-N12FI-C5×10 GL-N12FB×10 GL-N12FB-C5×10 GL-N12FIB×10 ------ PNP輸出 GL-N12F-P×10 ------ GL-N12FI-P×10 ------ GL-N12FB-P×10 ------ GL-N12FIB-P×10 ------ 頂端檢測 NPN輸出 GL-N12H×10 GL-N12H-C5×10 GL-N12HI×10 GL-N12HI-C5×10 GL-N12HB×10 GL-N12HB-C5×10 GL-N12HIB×10 ------ PNP輸出 GL-N12H-P×10 GL-N12H-P-C5×10 GL-N12HI-P×10 ------ GL-N12HB-P×10 GL-N12HB-P-C5×10 GL-N12HIB-P×10 ------

規格

注：
1) 同時備有無輪殼型。規格與輪殼型的上述規格相同。(最大反應頻率：500Hz，工作狀態指示燈：紅色LED)
2) 最大工作距離是使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在周圍溫度不定或電源電壓波動時能穩定檢測標準檢測物體的范圍。
I/O電路圖和線路圖

NPN輸出型

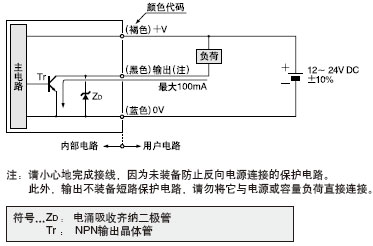

I/O電路圖	線路圖
PNP輸出型

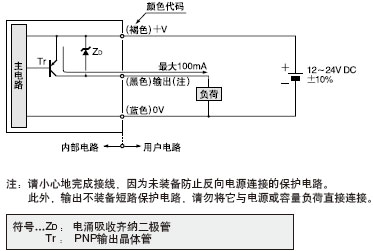

I/O電路圖	線路圖

檢測特性圖(典型)

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
		當檢測物體的尺寸小于標準尺寸(鐵板20×20×t1mm)時， 檢測距離如左圖所示縮短。

使用指南

安裝
· 緊固扭矩應在0.5N·m以 下。 · 用螺母安裝傳感器，安裝 孔的直徑應為φ 3.4mm。 此外，輪殼插入孔應為 φ 2.5mm，深3mm以上。
周圍金屬的影響
· 當傳感器附近有金屬時，請保持如下所示最小的間距。
防止相互干擾
· 當兩臺或以上傳感器平行或面對面安裝時，請按下圖所示 保持最小間距，防止互相干擾。
GL-N12F□×10，GL-N12H□×10 在“I”型和 非“I”型之間 在2個“I”型或2個 非“I”型之間 A 0mm(注2) 25mm B 25mm 50mm
注： 1) 型號中的“I”是指不同頻率型。 2) 兩臺傳感器可貼近安裝。 當3臺以上傳感器以相等間距并排安裝時，尺寸“A”的最小值應為6.5mm。
檢測距離
· 檢測距離是指使用標準檢測物體(鐵板20×20×t1mm)時的檢測距離。當使用非鐵金屬時，檢測距離是通過乘以如右圖所示的修正系數而得的。另外，如果檢測物體比標準檢測物(鐵板20×20×t1mm)小或經過電鍍，檢測距離也會改變。	型 號 GL-N12F□×10 GL-N12H□×10 鐵 1 不銹鋼 (SUS304) 約0.79(注1) 黃銅 約0.56(注2) 鋁 約0.53
注： 1) GL-12F×10(無主類型)：約0.78 2) GL-12F×10(無主類型)：約0.55
接線
· 此外請小心地完成接線，因?yàn)槲囱b備防止反向電源連接的保護電路。
其他
· 電源接通后的短時間[50ms(GL-12F×10:10ms)]內，請勿使用。

尺寸(單位：mm)

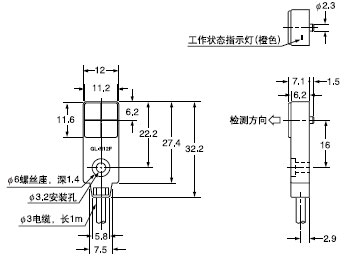

GL-N12F□×10(傳感器)	GL-N12H□×10(傳感器)

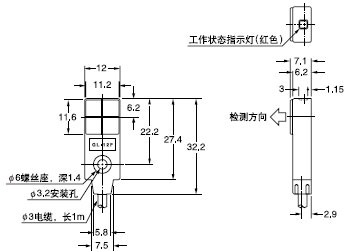

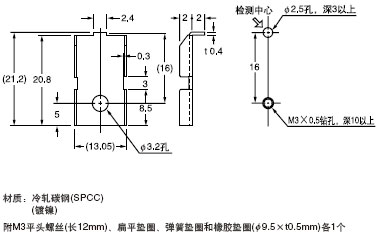

GL-12F×10(傳感器)	MS-GL12×10(傳感器安裝支架(另售))
