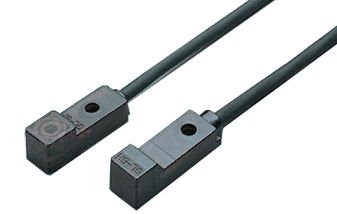

低價/小型接近傳感器
GL-8/8U系列
特點：根據需要從多種型號中選擇！低價格！
低價格
GL-8/8U系列滿足了低價格接近傳感器 的要求。最適于大量使用傳感器以降低 成本的客戶。 GL-8/8U系列傳感器10臺起售。
使用方便(直流三線式)
與直流雙線式傳感器相比。其使用不受 連接設備的輸入規格的限制。
節省能源與省配線(直流雙線式)
電流消耗為0.8mA以下。而且直流雙線式傳感器與直線三線式
傳感器相比， 減少了約30%的接線工作。
型號多樣
備有正面檢測型、頂端檢測型、常開型、常閉型以及可貼近安
裝的不同頻率型號的全部16種機型。
裝備有工作狀態指示燈
GL-8/8U系列裝備有工作確認的工作狀態指示燈(橙色)。
防水
保護構造達到IP67(IEC)，能防水。
用途
檢測工作臺過速運轉 |
檢測凸輪 |
 |
 |
訂購指南
| 種 類 |
形 狀(mm) |
檢測距離(注1) |
型 號(注2) |
輸 出 |
輸出工作 |
| 直流三線式 |
正面檢測 |
 |
 |
GL-8F×10 |
NPN開路集
電極晶體管 |
常開 |
| GL-8FI×10 |
| GL-8FB×10 |
常閉 |
| GL-8FIB×10 |
| 頂端檢測 |
 |
GL-8H×10 |
常開 |
| GL-8HI×10 |
| GL-8HB×10 |
常閉 |
| GL-8HIB×10 |
| 直流雙線式 |
正面檢測 |
 |
GL-8FU×10 |
無接點
直流雙線式 |
常開 |
| GL-8FUI×10 |
| GL-8FUB×10 |
常閉 |
| GL-8FUIB×10 |
| 頂端檢測 |
 |
GL-8HU×10 |
常開 |
| GL-8HUI×10 |
| GL-8HUI×10 |
常閉 |
| GL-8HUIB×10 |
注：1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器甚至在周圍溫度不定或電源電壓波動時能穩定檢測標準檢測物體的范圍。
2) 型號中的“I”指不同頻率型號。
注：低價和小型接近傳感器(GL-8/8U系列)10臺起售。
5m電纜長度型
[備有5m電纜長度型(標準：1m)]
| 種 類 |
型 號(注2) |
5m電纜長度型 |
| 直流三線式 |
正面檢測 |
GL-8F×10 |
GL-8F-C5×10 |
| GL-8FI×10 |
GL-8FI-C5×10 |
| GL-8FB×10 |
GL-8FB-C5×10 |
| GL-8FIB×10 |
------- |
| 頂端檢測 |
GL-8H×10 |
GL-8H-C5×10 |
| GL-8HI×10 |
GL-8HI-C5×10 |
| GL-8HB×10 |
GL-8HB-C5×10 |
| GL-8HIB×10 |
------- |
| 直流雙線式 |
正面檢測 |
GL-8FU×10 |
GL-8FU-C5×10 |
| GL-8FUI×10 |
GL-8FUI-C5×10 |
| GL-8FUB×10 |
GL-8FUB-C5×10 |
| GL-8FUIB×10 |
------- |
| 頂端檢測 |
GL-8HU×10 |
GL-8HU-C5×10 |
| GL-8HUI×10 |
GL-8HUI-C5×10 |
| GL-8HUI×10 |
GL-8HUB-C5×10 |
| GL-8HUIB×10 |
------- |
配件(另售)
| 品 名 |
型 號 |
| 傳感器安裝支架 |
MS-GL8×10 | 注：傳感器安裝支架(MS-GL8×10)10臺起售。 |
傳感器安裝支架
|
 |
規格
| 種 類 |
直流三線式 |
直流雙線式 |
| 正面檢測 |
頂端檢測 |
正面檢測 |
頂端檢測 |
| 型 號 |
GL-8F×10 |
GL-8FB×10 |
GL-8H×10 |
GL-8HB×10 |
GL-8FU×10 |
GL-8FUB×10 |
GL-8HU×10 |
GL-8HUB×10 |
| 不同頻率 |
GL-8FI×10 |
GL-8FIB×10 |
GL-8HI×10 |
GL-8HIB×10 |
GL-8FUI×10 |
GL-FUIB×10 |
GL-8HUI×10 |
GL-8HUIB×10 |
| 最大工作距離(注1) |
2.5mm±20% |
| 穩定檢測范圍(注1) |
0～1.8mm |
| 標準檢測物體 |
鐵板15×15×t1mm |
| 應差 |
工作距離的20%以內 |
| 電源電壓 |
12～24V DC±10% |
| 消耗電流 |
15mA以下 |
0.8mA以下(注2) |
| 輸出 |
NP N開路集電極晶體管
·最大流入電流：100mA(注3)
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1V以下(流入電流為100mA時)
0.4V以下(流入電流為10mA時) |
無接點直流雙線式
·負荷電流：3～70mA(注4)
·剩余電壓：3V以下(注5) |
| 輸出工作 |
常 開 |
常 閉 |
常 開 |
常 閉 |
常 開 |
常 閉 |
常 開 |
常 閉 |
| 短路保護 |
裝 備 |
| 最大反應頻率 |
1kHz |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
| 環境性能 |
保護構造 |
IP67(IEC) |
| 周圍溫度 |
－25～+70°C，存儲：－30～+80°C |
| 周圍濕度 |
35～95%RH，存儲：35～95%RH |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
頻率：10～55Hz, 雙振幅：1.5mm，X，Y和Z各方向2小時 |
| 耐沖擊 |
加速度：1,000m/s2(約100G)，X，Y和Z各方向3次 |
檢測距離
變化 |
溫度特性 |
超過周圍溫度范圍－25～＋70°C：＋20°C時檢測距離的 ＋15/－10%以內 |
| 電壓特性 |
電源電壓±10%波動的±2%以內 |
| 材質 |
外殼：聚芳酯 |
| 電纜 |
0.15mm23芯橡皮電纜，長1m |
0.15mm22芯橡皮電纜，長1m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
0.3mm2以上的電纜全長可延長至50m |
| 重量 |
約13g |
約12g |
注：
1) 最大工作距離是使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器甚至在周圍溫度不定或電源電壓波動時能穩定檢測標準檢測物體的范圍。
2) 當輸出處于OFF狀態時，存在泄漏電源。
3) 當周圍溫度為+60～+70°C，最大流入電流根據周圍溫度變化。詳情請參閱PDF P.7“I/O電路圖和線路圖”。

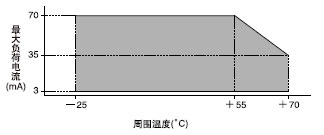

4) 最大負荷電流根據周圍溫度變化。詳情請參閱PDF P.7“I/O電路圖和線路圖”。
5) 當電纜延長時，剩余電壓根據電纜的阻抗變大。
I/O電路圖和線路圖

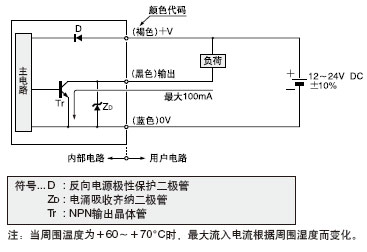

直流三線式

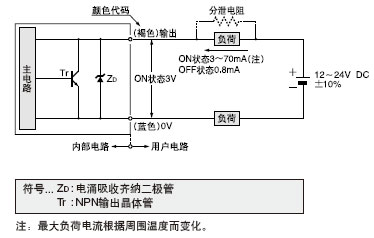

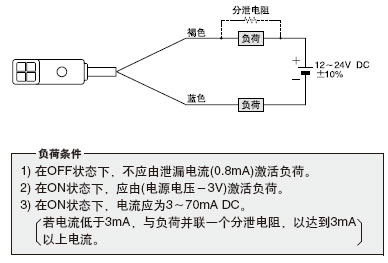

直流雙線式
I/O檢測特性圖(典型)
檢測領域特性 |
檢測物體尺寸和檢測距離之間的相互關系 |
 |
 |
當檢測物體的尺寸小于標準尺寸(鐵板
15×15×t1mm)時，檢測距離如左圖所示緊縮。 |
使用指南
該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故，確保安全，請謹慎使用
安裝 |
使用M3桁架頭螺絲(長12mm)安裝，緊固扭矩在0.5N·m以下
。(請勿使用扁頭螺絲或平頭螺絲。) |
 |

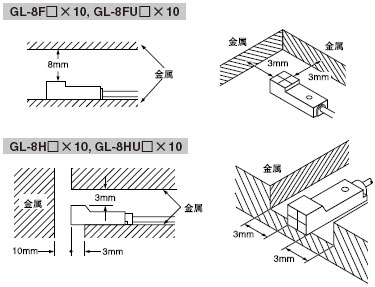

周圍金屬的影響 |
| · 如果傳感器附近有金屬，按下圖所示保持最小間距。 |
 |
防止相互干擾 |
| · 當兩臺以上傳感器平行或面對面安裝時，請按下圖所示保持最小間距，防止相互干擾。 |
 |
| |
A |
B |
GL-8F□×10
GL-8FU□×10 |
在“I”型和非 “I”型之間 |
0mm(注2) |
15mm |
| 在2個“I”型 或2個非“I” 型之間 |
20mm |
40mm |
GL-8H□×10
GL-8HU□×10 |
在“I”型和非“I”型之間 |
0mm(注2) |
15mm |
| 在2個“I”型或2個非“I”型之間 |
25mm |
40mm | |
 |
注：1) 型號中的“I”是指不同頻率型。
注：2) 兩臺以上傳感器可貼近安裝。當安裝3
臺以上傳感器時，以相等間距排列安
裝，尺寸A的最小值必須如下所示：
GL-8F□×10，GL-8FU□×10：6mm
GL-8H□×10，GL-8HU□×10：8.5mm |
檢測距離 |
| · 檢測距離是指使用標準檢測物體(鐵板15×15×t1mm)時的檢測距離。當使用非鐵金屬時，檢測距離通過乘以如右圖所示的修正系數而得。另外， 如果檢測物體比標準檢測物體小( 鐵板15×15×t1mm)或經過電鍍，檢測距離也會改變。 |
修正系數 |
| 型 號 |
所有型號 |
| 鐵板 |
1 |
| 不銹鋼 (SUS304) |
約0.80 |
| 黃銅 |
約0.54 |
| 鋁 |
約0.52 | |
|
接線 |
· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。
· 請勿與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。 |
其他 |
· 在電源電壓接通后的短時間[200ms(直流雙線式：50ms)]內請勿使用。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 請注意檢測末端不可覆蓋有金屬塵、碎片或污跡，否則會引起故障。 |
尺寸(單位：mm)

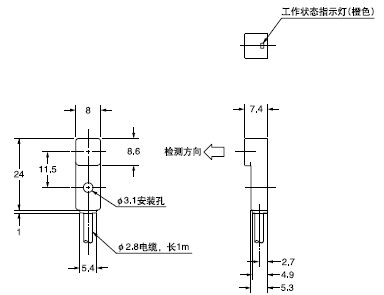

GL-8F□×10 GL-8FU□×10(傳感器)

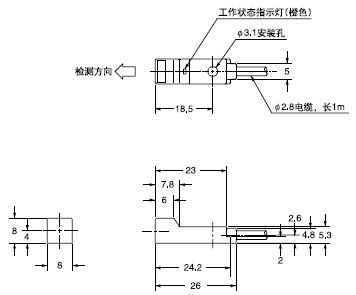

GL-8H□×10 GL-8HU□×10(傳感器)

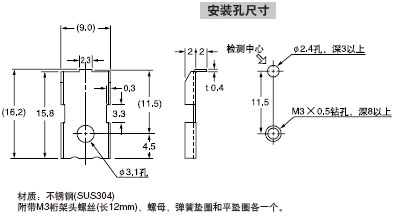

MS-GL8×10(傳感器安裝支架(另售))
