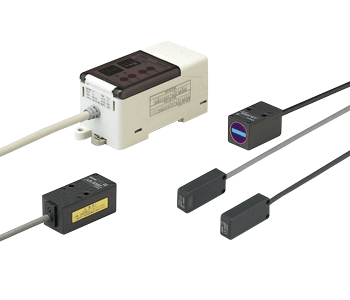

LA-300

小型尺寸	安全的紅色LED光	簡易光軸對齊
投光器與受光器比放大器內置型(LA-510)更小。因此可以安裝在自動裝配機器等的狹小空間內。	由于采用了安全的紅色LED作為光源，對眼睛無害，所以無需遵從激光安全守則。 而且，由于紅色LED光源的測定光點容易看見，使物體定位簡單。	使用光軸調整標簽(附件)。 使光軸對齊簡單。而且在放大器上的3級 穩定指示燈指示入光水平，一目了然。
	兩個比較輸出加一個模擬輸出 除了1～5V的模擬輸出還裝備了兩個比較輸出(HIGH，LOW)。
幅度及移位調整		外部同步
模擬輸出除了裝備有幅度調整功能外，還有使模擬電壓可在±0.5V范圍內進行轉換的移位調整功能。 例：使用一定量遮光，將模擬電壓從2.51V轉換到3.00V。		外部輸入可以控制比較輸出的同步性和持久有效性。(有微分同步或期間同步可供選擇)

用途

檢測脫離晶片	檢測工作件上的毛口	檢測玻璃瓶
兩個傳感器從垂直和側面方向檢測晶片的位移。	毛口將增加遮光的寬度。	即使是透明玻璃瓶也可被可靠檢測。

訂購指南

檢測頭 [請配套使用檢測頭和放大器。]
種 類 形　狀 檢測距離 檢測寬度 最小檢測物體 型　號 薄型 5mm φ 0.05mm不透明體 LA-305
放大器 [請配套使用檢測頭和放大器。]
種 類 形　狀 型　號 輸　出 NPN輸 出 型 LA-A1 NPN開路集電極晶體管 (比較輸出)模擬電壓 ·輸出電壓1～5V PNP輸 出 型 LA-A1P PNP開路集電極晶體管 (比較輸出)模擬電壓 ·輸出電壓1～5V	·MS-LA3-2 [用于LA-305的檢測頭安裝支架] 注：在投光器和受光器上都安裝時，需要2種。

配件(另售)

品　名 型　號 說　明 數字板 控制器 (注) CA2-T2 NPN開路集電極晶體管 這是小型控制器，可以設定兩個獨立基 準值。 ·電源電壓：24V DC±10% ·輸入數：1個(傳感器輸入) ·輸入范圍：1～5V DC · 主要功能： x 自動參照功能，零調節功能，啟動/待 機功能等 CA-R2 繼電器接點 這是多功能控制器，有數學功能，待機 功能等。 ·電源電壓：100～240V AC±10% ·輸入數：2個(傳感器輸入) ·輸入范圍：1～5V DC ·傳感器電源：12V DC，150mA · 主要功能：數學功能，待機功能，自 動參照功能，零調整功能等 CA-T2 NPN開路集電極晶體管 CA-B2 NPN開路集電極晶體管帶BCD輸出	數字板控制器 ·CA2系列 ·CA 系列
注：如果LA-A1或LA-A1P的模擬輸出改變，輸入范圍也將超出。此時使用CA2-T5或CA-□5(輸入范圍－10～＋10V)。詳情請咨詢。

規格

檢測頭

放大器

I/O電路圖和線路圖

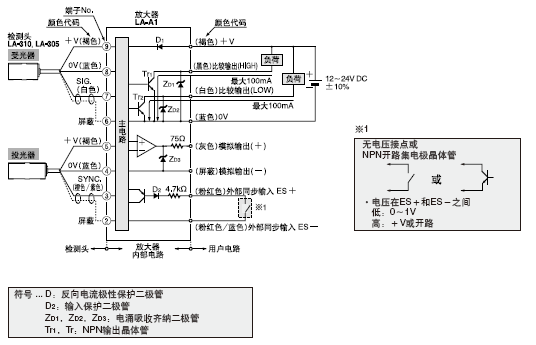

LA-A1 NPN輸出型

I/O電路圖

注：
1) 當外部同步輸入的ES＋(粉紅色)和ES－(粉紅/藍色)連接時，通過外部同步轉換開關，HIGH/LOW比較輸出可以在轉換模式下開啟。不使用外部同步功能時，將外部同步轉換開關置于“期間同步”側，使外部
同步輸入始終短接。
2) 使用模擬輸出(灰)時，選擇帶1MΩ以上輸入電阻的設備，并把模擬輸出的屏蔽電線連接到0V(通常輸入)。
3) 將所有未使用電線都單獨絕緣，以免錯誤接觸。

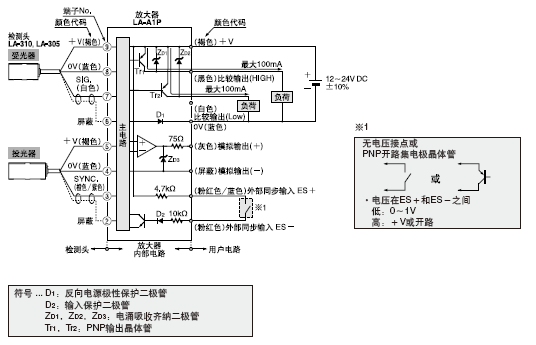

LA-A1P PNP輸出型

I/O電路圖

注：
1) 當外部同步輸入的ES＋(粉紅色)和ES－(粉紅/藍色)連接時，通過外部同步轉換開關，HIGH/LOW比較輸出可以在轉換模式下開啟。不使用外部同步功能時，將外部同步轉換開關置于“期間同步”側，使外部
同步輸入始終短接。
2) 使用模擬輸出(灰)時，選擇帶1MΩ以上輸入電阻的設備，并把模擬輸出的屏蔽電線連接到0V(通常輸入)。
3) 將所有未使用電線都單獨絕緣，以免錯誤接觸。

線路圖

	根據下表，連接有顏色代碼的電線。受光器電線接在高端子座上，投光器電線接在低端子座上。
	投光器 受光器 端子No. 顏色代碼 端子No. 顏色代碼 2 屏蔽 6 屏蔽 3 橙色/紫色 7 白色 4 藍色 8 藍色 5 褐色 9 褐色 注：請勿在端子 上連接任何電線。

檢測特性圖(典型)

LA-305 薄型

移動距離和輸出電壓之間的相互關系	干擾光軸寬度和輸出電壓之間的相互關系	周圍溫度和輸出電壓變化率之間的相互關系

使用指南

安裝
檢測頭
投射的LED光有方向性，所以注意投光器與受光器的安裝方向。
LA-305	LA-305
· 緊固扭矩應在0.5N·m以下。	注：用LA-305進行高精度檢測時，如上圖所示，將安裝支架安裝在正面。
放大器
<安裝在DIN導軌上> 確認安裝閉鎖裝置在內部上閂。把控制器安裝部分的前部掛在35mm寬的DIN導軌上。 將控制器用力按下，安裝在35mm寬的DIN導軌上。 ※ 拆卸時，用“－”型螺絲刀插入安裝閉鎖裝置，并拉出。
<用螺絲安裝> · 用兩個商用M4螺絲。 x 緊固扭矩應在1.2N·m以下。
光軸對齊
· 當與檢測頭連接的放大器接上電源時，至少要有一個穩定指示燈亮起。當對齊檢測頭時，越多的指示燈亮起，就能得到越可靠的檢測。 · 光軸對齊必須在放大器的任何調節前進行。 · 若投光器與受光器的底部與側面安裝在同一平面上或投光器的前面與LA-305受光器保持平行以及它們頂面、側面安裝在同一平面上，需對齊光軸。 · 若在同一平面上不能進行安裝，在受光器的前面貼上光軸調整標簽(附件)，調整使光線從中心入射，對齊后，撕下光軸調整封條。 · 無論哪個檢測頭的位置錯誤，再次對齊光軸并調節放大器。
LA-305
	· 使用電壓表，調整位置獲得放大器的最高模擬輸出信 號，以達到最佳光軸對齊效果。
功能說明
放大器
說　明 功　能 1 電源指示燈(綠色LED) 電源接通時亮起。 2 穩定入光指示燈(綠色LED×3) 根據受光數量，分三級亮起。 3 HIGH工作狀態指示燈(橙色LED) HIGH輸出ON時亮起。 4 LOW工作狀態指示燈(橙色LED) LOW輸出ON時亮起。 5 外部同步指示燈(綠色LED) 外部同步輸入LOW時亮起(有效-LOW)。 6 外部同步轉換開關 在期間同步“ ”或微分同步“ ”間選擇。 7 幅度調節器 15回轉調節器為模擬輸出電壓設定幅度。 8 移位調節器 15回轉調節器為s模擬輸出電壓設定偏距。把輸出電壓校準在零輸入 9 HIGH水平調節器 15回轉調節器設定HIGH輸出基準值水平(過暗水平)。 10 LOW水平調節器 15回轉調節器設定LOW輸出基準值水平(次暗水平)。
調校模擬輸出
· 有關幅度及移位調整的模擬電壓輸出，如下所示：

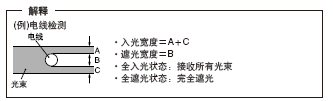

	在1～5V內調校輸出 1.使全部光軸進入全遮光狀態，用移位調節器把輸出設定在1V。 2.入射光全部進入全入光狀態，用幅度調節器將輸出設定在5V。 3.重復1.2.，提高精確度。
在1～5V內調校輸出

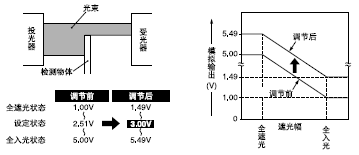

· 如在調校后需改變輸出電壓值，移位調節器可以改變模擬輸出在±0.5V內。 (例)用一定量遮光，從2.51V～3.00V內改變模擬電壓。
	應用：用兩個檢測頭測量一片寬度，在設定時，移位調節器可以不 用移動檢測頭。
	直到現在，檢測頭需考慮到基準物體設定在正確位置，從而得到3V(1～5V的中心)的傳感器模擬輸出。然而，通過移位調節器無需任何調整，就可得到模擬中心。 注： 保持最亮狀態與最暗狀態的全部光束平衡，檢測頭須放置在傳感器能產生3V模擬輸出的位置。
調節HIGH和LOW輸出水平(兩個獨立輸出)
HIGH輸出基準值
· 阻隔光束以達到HIGH輸出，轉動HIGH調節器到正好HIGH工作狀態指示燈亮起點。調節器順時針轉動，基準值便增加。
· 同樣， 阻隔光束以達到LOW輸出，轉動LOW調節器到正好LOW工作狀態指示燈亮起點。調節器順時針轉動，基準值便增加。 注：HIGH或LOW設定都可首先設定。

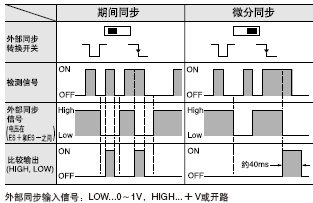

外部同步功能
· 外部同步輸入可以檢測比較輸出的同步性和持久有效性。可通過微分同步和期間同步選擇。
	外部同步輸入信號：LOW...0～1V，HIGH...＋V或開路 注： 如果外部同步未使用，把外部同步轉換開關設定在期間同步并使外部同步輸入保持短路(ES＋和ES－)。
接線
· 請確認在電源關閉狀態下進行接線。 · 請確認電源電壓在額定范圍內變化。 · 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。 · 如果在該產品附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。 · 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。
其他
· 傳感器輸出與接收到的LED光成比例。由于在中心或檢測領域周圍光線強度會有些波動，請注意“輸出＝尺寸”不恒等。 ·打開電源后，使用傳感器10分鐘以上，以獲得穩定工作。 · 避免灰塵，污垢和水蒸氣。 · 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。 · 防止檢測頭正面沾上灰塵，污垢，金屬粉末等。一旦沾上，會影響檢測，需用軟布或呵氣方式擦凈。 · 請勿將檢測頭直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。

尺寸(單位：mm)

LA-305 檢測頭
投光器	受光器

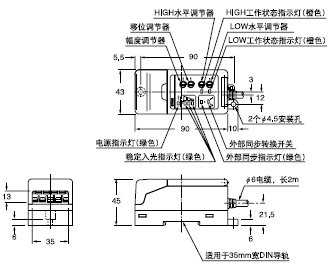

LA-A1 LA-A1P 放大器

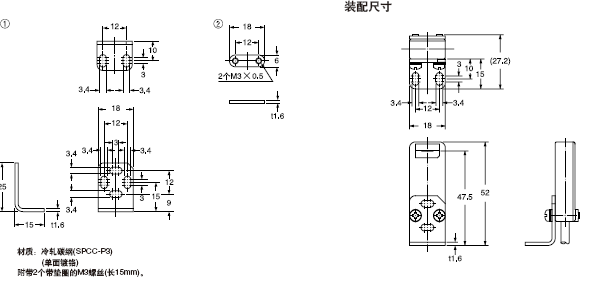

MS-LA3-2 LA-305檢測頭安裝支架(LA-305附件)
