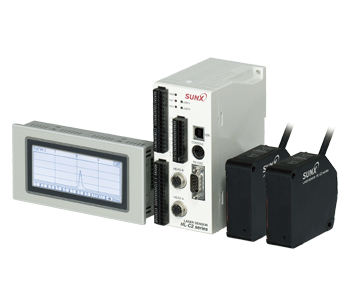

規格

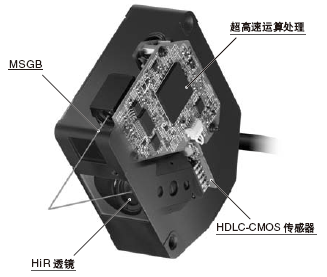

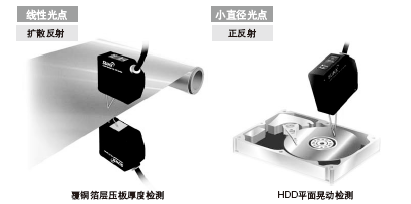

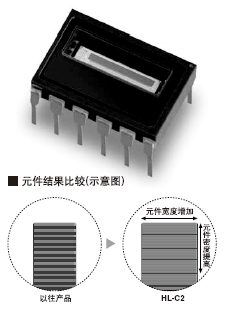

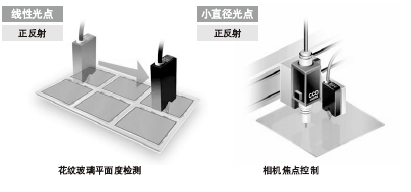

檢測頭

注：
1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，也備有不屬于該管制的產品，詳情請咨詢。
2) 當未明確指定測定條件時，使用條件如下：連接控制器、電源電壓：24V DC、周圍溫度：20℃、取樣周期：40μs、平均
次數：256次、檢測中心距離、測定物體：白陶瓷(HL-C201□為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
3) 取樣周期為20μs及10μs時，測定范圍如下。

4) 通過將P-P值換算成距離得到這些值。P-P值表示檢測中心距離上的數字測定值偏差。
5) 此值表示采用本公司的標準檢測物體進行檢測時，相對于數字變位輸出的理想直線的誤差。此值會根據測定物體的特征而改變。
6) 這是檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周圍有高于檢測點本身的強反射，檢測結果可能會受到影響。

檢測頭

注：
1) 本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。但，也備有不屬于該管制的產品，詳情請咨詢。
2) 當未明確指定測定條件時，使用條件如下：連接控制器、電源電壓：24V DC、周圍溫度：20℃、取樣周期：40μs、平均
次數：256次、檢測中心距離、測定物體：白陶瓷(HL-C201□-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
3) 取樣周期為20μs及10μs時，測定范圍如下。

4) 通過將P-P值換算成距離得到這些值。P-P值表示檢測中心距離上的數字測定值偏差。
5) 此值表示采用本公司的標準檢測物體進行檢測時，相對于數字變位輸出的理想直線的誤差。此值會根據測定物體的特征而改變。
6) 這是檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周圍有高于檢測點本身的強反射，檢測結果可能會受到影響。

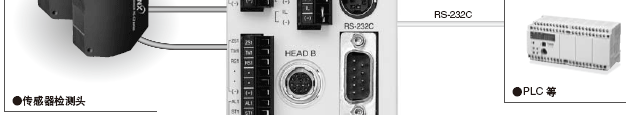

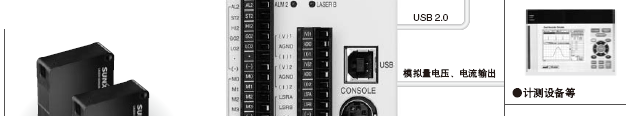

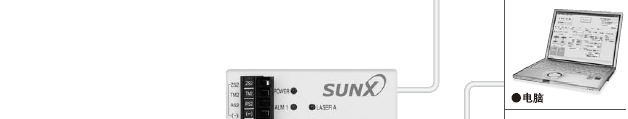

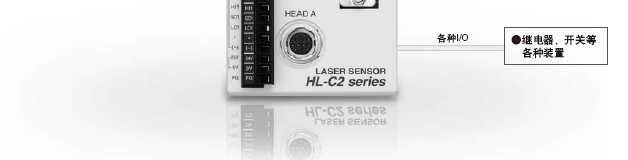

控制器

控制器

注：
1) 線性度為F.S.＝20V，是針對數字測量值的線性度。響應延時為測量值更新后的時間。
2) 線性度為F.S.＝16mA，是針對數字測量值的線性度。響應延時為測量值更新后的時間。

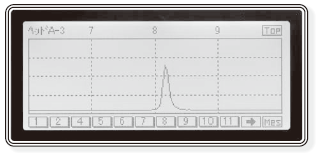

操作盤

注：
1) 此值指常溫25℃下使用的平均壽命。
2) 重新安裝操作盤時，請更換防水密封墊。(松下電工(株)制 產品訂購號：AIGT181、10片)

I/O電路圖和線路圖

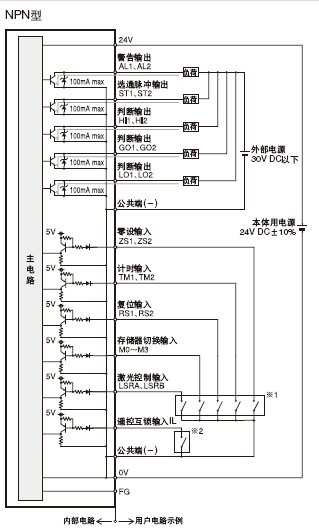

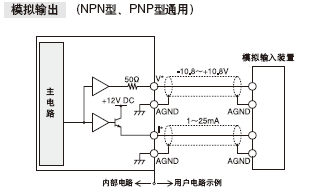

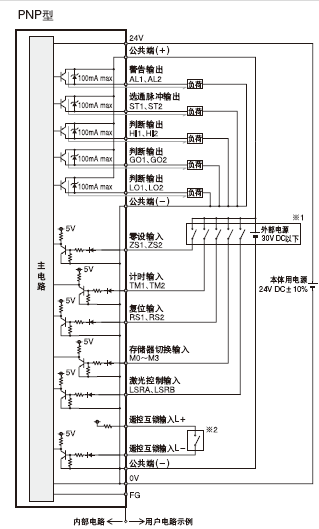

輸出型

注： 1) 模擬輸出需充分注意避免輸出之間短路及外加電壓。 2) 模擬輸出請使用屏蔽電纜。

端子排列圖

端子排列圖

檢測特性(典型)

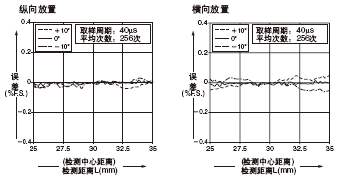

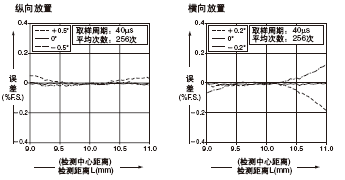

HL-C201AE HL-C201FE

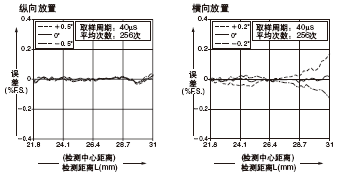

HL-C203BE HL-C203FE

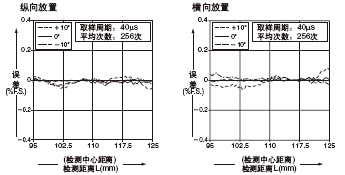

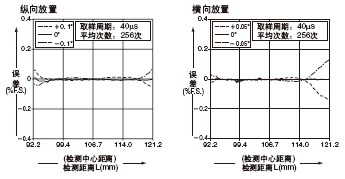

HL-C211BE HL-C211CE HL-C211FE HL-C211F5E

使用指南

· 若非產品附帶的使用說明書中記載的操作方法，請不要采用。若采用規定以外的方法進行控制或調整，可能會受到危險的放射性激光的照射。
· 本產品貼附著各種內容的標簽。請根據標簽指示進行操作。(還附帶有英文標簽)
· 符合FDA標準的型號上貼有基于FDA標準的英文標簽。

	· 本產品為JIS/IEC標準的1級激光產品。該產品存在一定危險，請勿通過透鏡等觀察光學系統觀察激光。
	· 本產品為JIS/IEC標準的2級激光產品。該產品存在一定危險，請勿直視激光或通過透鏡等觀察光學系統進行觀察。
	· 本產品為JIS/IEC標準的3級激光產品。該產品存在一定危險，請勿觀察或接觸激光的直射光束或反射光束。

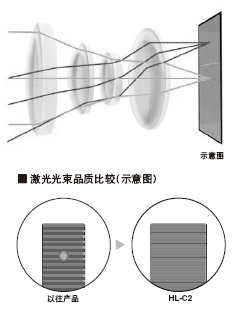

光束直徑(單位:mm)

關于相互干擾(單位：mm)

· 當2個以上檢測頭靠近安裝時，如果另一個檢測頭的激光光點不落在下圖所示的陰影區域內，就不會產生相互干擾。安裝時請勿使另一個檢測頭的激光光點進入陰影區域內。

檢測頭的安裝方向

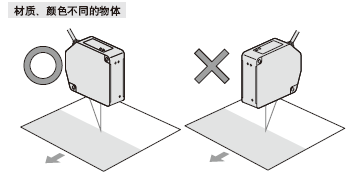

· 為了實現高精度檢測，相對于移動物體，檢測頭應如下圖所示的方向安裝。

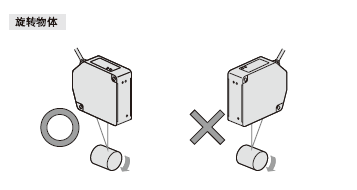

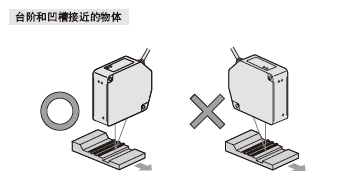

檢測頭的安裝方向

名稱 功能 1 激光投光指示燈 (綠色LED) 激光投光時亮起。 2 檢測范圍指示燈 (黃色LED) 檢測中心附近亮起 檢測范圍內或未設定“輸出選擇”時閃爍 檢測范圍外熄滅 3 投光部 投射激光 4 受光部 接收來自檢測物體的反射光 5 警告標簽 提示激光投光的位置 應重視記載的內容	名稱 功能 1 POWER指示燈 控制器電源ON時綠色燈亮起 2 ALM1指示燈 OUT1受光量不足或未連接檢測頭時紅色燈亮起 3 ALM2指示燈 OUT2受光量不足或未連接檢測頭時紅色燈亮起 4 LASER A指示燈 檢測頭A激光投光時綠色燈亮起 5 LASER B指示燈 檢測頭B激光投光時綠色燈亮起 6 模擬輸出端子 輸出模擬數據的端子 7 激光控制端子 短路時停止激光投光的端子 8 遙控互鎖端子 開路時停止激光投光的互鎖用端子 9 USB連接器 用于電腦和USB的通信 10 操作盤連接器 用于小型操作盤的連接 11 RS-232C連接器 用于與控制裝置進行RS-232C通信 12 輸入輸出端子 進行各種輸入輸出及存儲器切換用端子 13 電源端子 向控制器提電的端子 14 檢測頭A連接器 將連接至該連接器的檢測頭識別為“檢測頭 A”，控制器動作 15 檢測頭B連接器 將連接至該連接器的檢測頭識別為“檢測頭 B”，控制器動作 16 DIN導軌安裝鉤片 可快速在35mm寬的DIN導軌上進行裝拆的鉤片
	注： 在控制器上安裝一個檢測頭使用時，請將該檢測頭連接在檢測頭A連接器(HEAD A)上。如果只在檢測頭B連接器(HEAD B)上連接檢測頭，將不會動作。

外形尺寸圖(單位：mm)

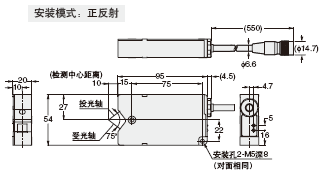

HL-C201□E HL-C201□E-MK 檢測頭

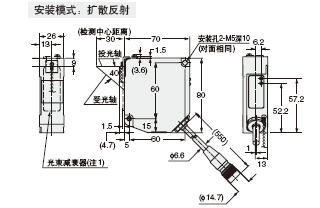

HL-C203□E HL-C203□E-MK 檢測頭

注：1) 符合JIS/IEC標準的型號無光束衰減器

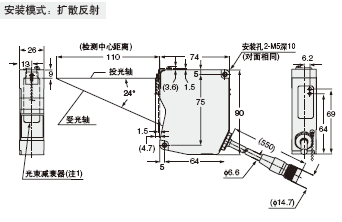

HL-C211□E HL-C211□E-MK 檢測頭

注：1) 符合JIS/IEC標準的型號無光束衰減器

HL-C211□E HL-C211□E-MK 檢測頭	HL-C2DP HL-C2DP-EX 小型操作盤

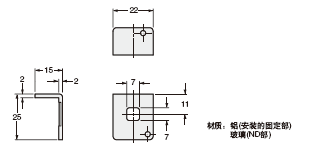

HL-C2F01 ND濾光器

	注： 1) 不能安裝在：HL-C201□(-MK)上。 2) 符合FDA標準的在使用光束減衰器時不能安裝。
