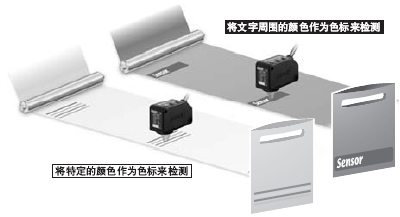

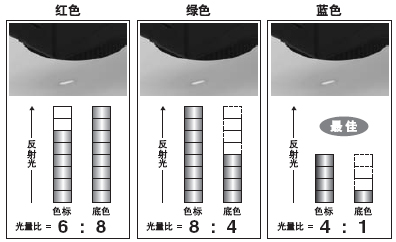

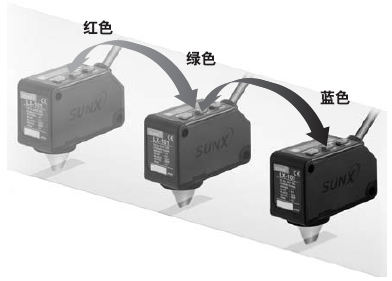

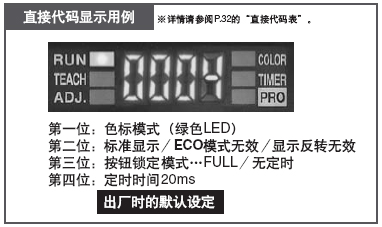

通過直接代碼設定內容一目了然通過4位直接代碼顯示LX-100的設定內容。若使用直接代碼，就能簡單確認設定內容，從而通過電話即可掌握目前的狀態。

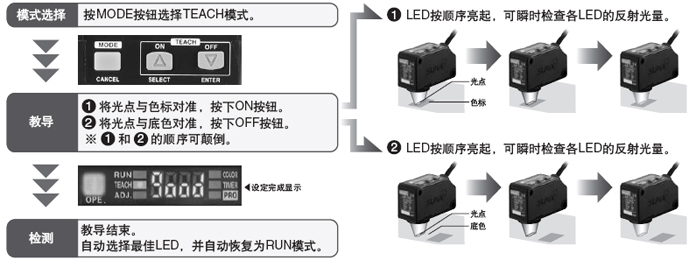

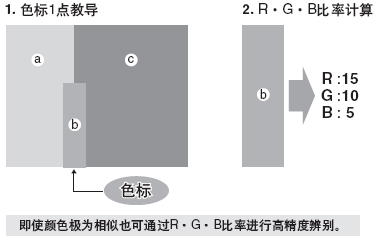

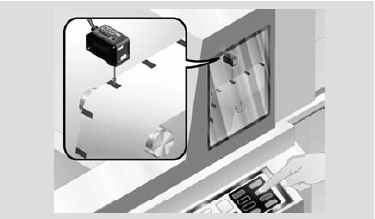

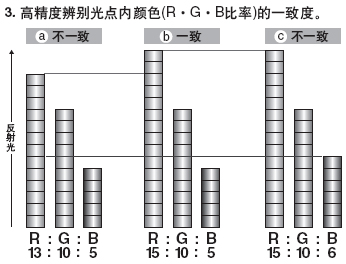

教導極其簡單如需在色標上設定為ON，只要按下ON按鈕即可。下面以“2點教導”為例介紹最基本的設定方法：

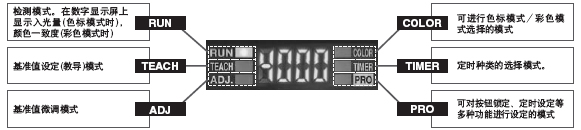

其他特點和便利功能

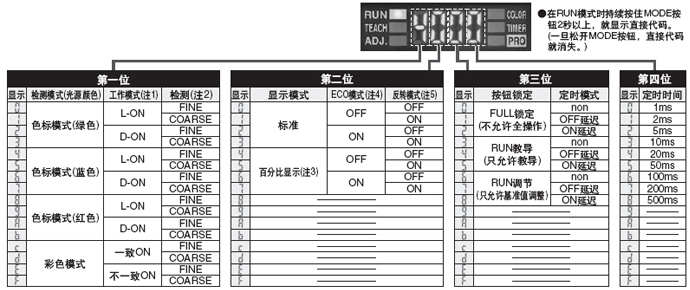

若使用按鈕鎖定功能，為了使傳感器設定項目不被錯誤更改，該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”，只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時，調節和教導可如在RUN模式中一樣進行。 ※按鈕鎖定功能在同時按下MODE按鈕和OFF按鈕2秒以上起有效，再次同時按住這兩個按鈕2秒以上即可取消該按鈕鎖定功能。  定時功能 ●傳感器安裝了ON延遲和OFF延遲兩種定時器。 可通過4位代碼(D-Code)來確認傳感器的設定模式。以下是其一覽表。  注： 1)傳感器自動設定色標模式的L-ON/D-ON,比如在2點教導中，如需ON輸出的色標上ON按鈕，需OFF輸出的底色上按OFF按鈕即可設定。此時，操作人員根本無需去留心L-ON/D-ON。 2)將檢測精度設定為FINE（標準）/COARSE（粗略）兩個階段。 3)白分壁顯示僅在色標模式中有效。 4)所謂ECO模式為在RUN模式時，一定時間（約10秒以上）沒有按鈕操作的話，自然關閉數字顯示以節省電力的功能，按任意按鈕數字顯示會再次亮起。 5)反轉模式是傳感器將數字顯示顛倒安裝時，使數字顯示倒轉以便于觀察的功能。 *出場時的默認設定：世界代碼為“0004”。 訂購指南傳感器 (插入式連接器型傳感器不附帶匹配電纜，請另行訂購。)
用于插入式連接器型的匹配電纜 (插入式連接器型傳感器不附帶匹配電纜，請另行訂購。)
用于插入式連接器型匹配電纜·CN-24B-C2 ·CN-24BL-C2·CN-24B-C5 ·CN-24BL-C5
配件(另售)
傳感器安裝支架
規格

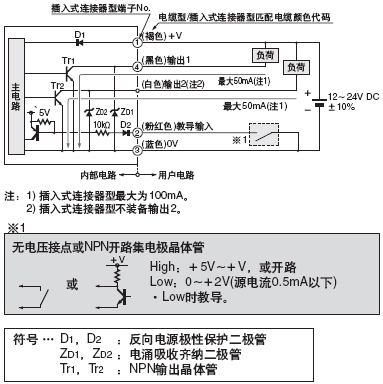

I/O電路圖和線路圖NPN輸出型

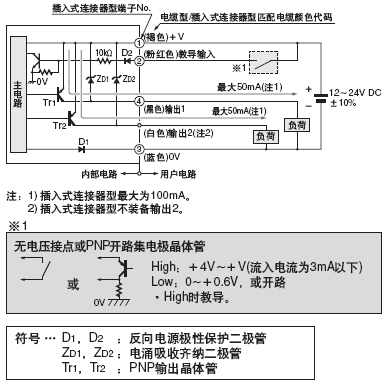

PNP輸出型
插入式連接器型端子排列圖

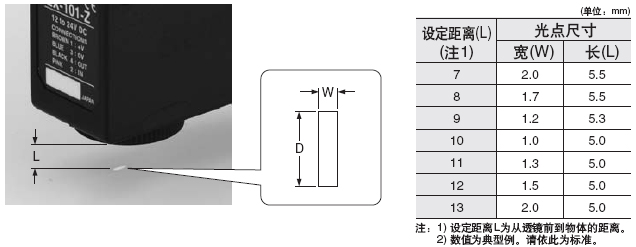

光點尺寸特性圖(典型)

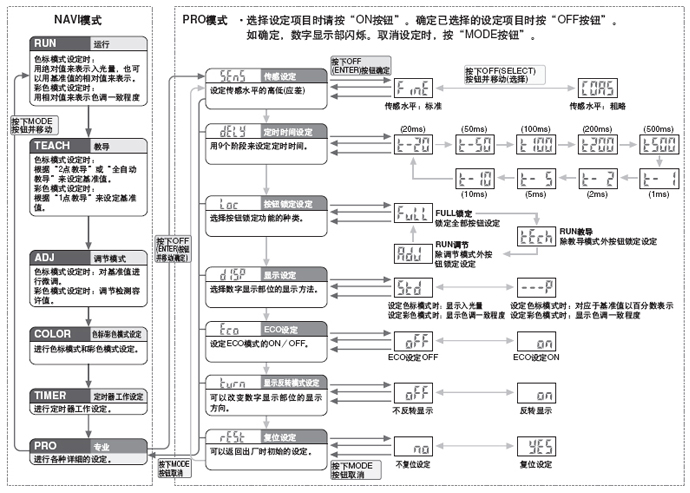

PRO模式設定項目一覽
使用指南
該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
安裝

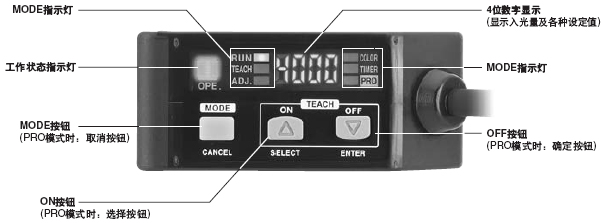

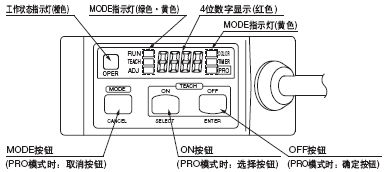

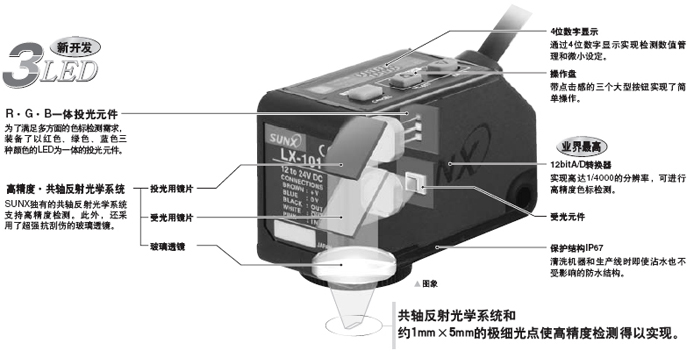

各部件名稱
檢測有光澤的物體時·檢測有光澤物體時，由于正反射成分較多容易使檢測不穩定。在此情況下，稍稍傾斜傳感器光軸即可減少正反射光，從而可使檢測穩定。·檢測有光澤物體時，與檢測物體相對，將傳感器傾斜1-~15°安裝。

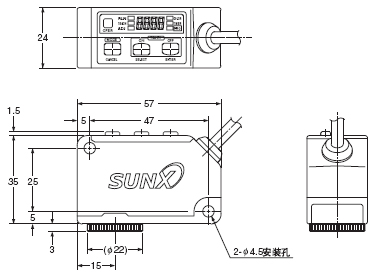

接線· 請務必在電源切斷的狀態下進行接線作業。· 接線有誤時，會導致故障發生。 · 請確認電源變動情況，確保電源輸入在額定范圍內。 · 外加電壓超過額定范圍、或者直接連接至交流電源時，本產品可能會破損或燒壞，請予以注意。 · 在傳感器安裝部位周圍使用產生干擾的設備(開關調節器、變頻電機等)時，請務必將設備的屏蔽地線(F.G.)端子接地。 · 電源使用市售的開關調節器時，請務必將電源的屏蔽地線(F.G.)端子接地。 · 負荷短路或誤接線時，本產品可能會破損或燒壞，請予以注意。 · 與高壓線、動力線并排布線時，請避免使用同一根配線管，否則可能會因感應作用而發生誤動作。 · 電纜需要延長時，其全長可用0.3mm2以上的電纜延長至100m。但為防止干擾，接線應盡可能短。 其它· 使用時，請避開電源接通時的過渡狀態(0.5s)。· 快速起動式、高頻點亮式熒光燈的光束會給檢測造成影響，雖然因傳感器類型而有所差異，但還應注意不要使光束直接投射到傳感器上。 · 請勿用手直接觸摸傳感器的鏡頭面，鏡頭上有異物時，請用柔軟的布輕輕擦拭。 · 鏡頭內部模糊時，請拆下鏡頭部分，擦拭干凈。 · 請勿在室外使用。 · 請避免在蒸汽、灰塵等較多的場所、以及有腐蝕性氣體的環境下使用。 · 請注意勿使稀釋劑等有機溶劑、油、油脂直接接觸到本產品。 · 請勿過度彎曲電纜的引出部分，或使其承受76N以上的張力等。 · 不能在具有可燃性、爆炸性的氣體環境中使用。 · 切勿對本產品進行分解、維修或改造。 尺寸(單位：mm)LX-101/LX-101-P 傳感器

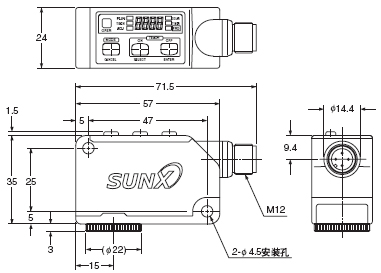

LX-101-Z/LX-101-P-Z 傳感器
MS-LX-1 傳感器安裝支架（另售）

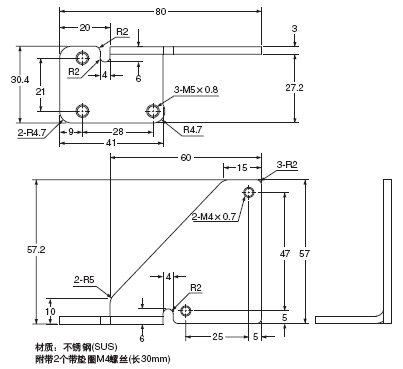

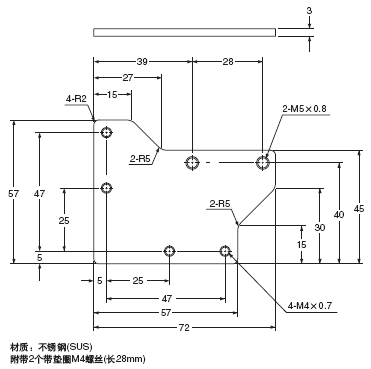

MS-LX-2 傳感器安裝支架（另售）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
x以下
