金屬雙層重疊檢測器

GD系列

特點：包括從超薄鉛框到鐵板在內的各種金屬的雙層重疊檢測！

產品特點：
可靠檢測雙層重疊金屬

GD的高超檢測技術能可靠地對任何0.01mm以上厚度的雙層重疊金屬進行檢測。
可靠檢測雙層重疊金屬

根據實樣可簡單設定靈敏度

通過有實樣的教學功能可簡單設定最佳靈敏度。
根據實樣可簡單設定靈敏度

適合于不同物體的三種類型的檢測頭

小物體檢測檢測頭/GD-3	高精度檢測頭/GD-10	長檢測距離檢測頭/GD-20
這是一種超小型檢測頭，只有φ 3.8×15mm，適用于檢測小部件。	適用于對雙層重疊鉛架及薄型金屬板進行高精度檢測。	檢測距離可達70mm。而且，它有牢固的金屬罩，其保護構造為IP67(IEC)，可抵擋惡劣環境的影響。。

用途

檢測重疊的墊圈	檢測雙層重疊鉛架	檢測雙層重疊金屬
GD-3能可靠的檢測重疊的小部件，如墊圈。	對于薄型或多孔型雙層重疊鉛架，高精度的GD-10檢測頭總能對其檢測。	GD-20的長檢測距離型檢測頭可以檢測厚度至10mm的各種物體。

檢測環狀材料的接縫	檢測雙層重疊鋁箔	檢測盒中缺少的藥板
即使厚度的細小差別也可檢測出。	對GD-10可以可靠地檢測只有十分之一微米的雙層重疊鋁箔。	GD-20可檢測每個盒中是否裝有指定數量的鋁制藥板。由于GD-20的檢測距離可達70mm，薄型盒子可在檢測頭間通過。

7個LED顯示檢測水平

由于7個LED顯示檢測水平，最佳檢測點可以一目了然。

適合靈活性制作環境 (8個信道儲存加上RS-232C交流功能)

由于可以儲存八個信道的靈敏度，更換制造工程更快更易。可通過操作板上的“信道轉換按鈕”或外部信道選擇輸入，選擇信道號碼。
而且，由于GD-C2裝備了RS-232C交流功能，靈敏度值可儲存到電腦中，每次需要時再傳入控制器中。
適合靈活性制作環境 (8個信道儲存加上RS-232C交流功能)

外部開始	自我診斷	2張基準值轉換功能
可通過像PLC這樣的外部儀器進行教導。這樣通過機器自動化提高了產量。	GD系列對7個項目進行自我診斷，如內部電路故障、電纜斷開等等，診斷結果通過自我診斷輸出傳送，再由自我診斷指示燈顯示出來。而且，錯誤種類可從信道顯示屏中顯示的錯誤代碼檢查出來。	由教導功能設定的2張基準值可以通過9個步驟進行轉換來適應檢測狀態。這樣可進行穩定的檢測。

訂購指南

檢測頭

種類

形狀

檢測距離
(檢測頭之間)

檢測板厚度

型號

適用控制器

小
物
體
檢
測
型

10mm

標準檢測物體尺寸：20×20mm

材質 / 設定距離	5mm	10mm
鐵[冷軋碳鋼(SPCC)]	0.01～0.1mm	0.03～0.1mm
鋁	0.015～1mm	0.015～1mm
銅	0.018～1mm	0.018～0.3mm
黃銅	0.03～1mm	0.03～0.5mm
不銹鋼(SUS304)	0.3～1mm	0.3～1mm

GD-3

GD-C3

高
精
度
型

30mm

標準檢測物體尺寸：80×80mm

設定距離		35mm	70mm
材質	適用控制器	35mm	70mm
鐵[冷軋碳鋼(SPCC)]	GD-C1/C2	0.07～1mm	0.07～0.5mm
鐵[冷軋碳鋼(SPCC)]	GD-C3	0.01～0.3mm	0.01～0.1mm
鋁	GD-C1/C2	0.03～6mm	0.03～2mm
鋁	GD-C3	0.015～1mm	0.015～1mm
銅	GD-C1/C2	0.03～6mm	0.03～2mm
銅	GD-C3	0.018～1mm	0.018～1mm
黃銅	GD-C1/C2	0.03～6mm	0.03～2mm
黃銅	GD-C3	0.01～1mm	0.01～1mm
不銹鋼(SUS304)	GD-C1/C2	0.1～6mm	0.1～2mm
不銹鋼(SUS304)	GD-C3	0.05～2mm	0.05～1mm

GD-10

GD-C1
GD-C2
GD-C3

長
檢

測
距
離
型

70mm

標準檢測物體尺寸：200×200mm

材質 / 設定距離	35mm	70mm
鐵[冷軋碳鋼(SPCC)]	0.07～10mm	0.07～6mm
鋁	0.03～10mm	0.03～6mm
銅	0.03～10mm	0.03～6mm
黃銅	0.03～10mm	0.03～6mm
不銹鋼(SUS304)	0.1～10mm	0.1～6mm

GD-20

GD-C1
GD-C2

注：只能配套使用上表中檢測頭與控制器，其它配合可能會損壞檢測頭。

10m電纜長度型和20m電纜長度型

備有適用于GD-20的10m電纜長度型與20m電纜長度型(標準：3m)。

種類	標準型	10m電纜長度型	20m電纜長度型
長檢測距離型	GD-20	GD-20-C10	GD-20-C20

控制器

種類	形狀	型號	輸出
標準型		GD-C1	NPN開路集電極晶體管
帶RS-232C		GD-C2
小物體檢測型		GD-C3

請配套使用上表中檢測頭與控制器。

技術信息：
規格
檢測頭

種類 小物體檢測型 高精度型 長檢測距離型

型號 GD-3 GD-10 GD-20

適用控制器 GD-C3 GD-C1, GD-C2或GD-C3 GD-C1或GD-C2

檢測距離(檢測頭之間) 10mm以下 30mm以下 70mm以下

可
檢
測
板
厚
度
(注) 標準檢測物體尺寸：20×20mm 標準檢測物體尺寸：80×80mm 標準檢測物體尺寸：200×200mm

設定距離 5mm 10mm 20mm 30mm 35mm 70mm

材質 適用控制器

鐵
[冷軋碳鋼(SPCC GD-C1/C2 - - 0.07～1mm 0.07～0.5mm 0.07～10mm 0.07～6mm

GD-C3 0.01～0.1mm 0.03～0.1mm 0.01～0.3mm 0.01～0.1mm - -

鋁 GD-C1/C2 - - 0.03～6mm 0.03～2mm 0.03～10mm 0.03～6mm

GD-C3 0.015～1mm 0.015～1mm 0.015～1mm 0.015～1mm - -

銅 GD-C1/C2 - - 0.03～6mm 0.03～2mm 0.03～10mm 0.03～6mm

GD-C3 0.018～1mm 0.018～0.3mm 0.018～1mm 0.018～1mm - -

黃銅 GD-C1/C2 - - 0.03～6mm 0.03～2mm 0.03～10mm 0.03～6mm

GD-C3 0.03～1mm 0.03～0.5mm 0.01～1mm 0.01～1mm - -

不銹鋼
(SUS304) GD-C1/C2 - - 0.1～6mm 0.1～2mm 0.1～10mm 0.1～6mm

GD-C3 0.3～1mm 0.3～1mm 0.05～2mm 0.05～1mm - -

環
境
性
能 保護構造 IP67(IEC) IP67(IEC), IP67g(JEM)

周圍溫度 －10～＋60°C，存儲：－25～＋70°C

周圍濕度 45～85%RH，存儲：35～95%RH

耐振動 頻率：10～55Hz，雙振幅：1.5mm，X,Y和Z各方向2小時

耐沖擊 加速度：1,000m/s²(約100G)，X，Y和Z各方向3次

投光二極體 紅色LED(調制式)

材質外殼：不銹鋼(SUS303),
檢測面：ABS 外殼：聚芳酯檢測面：聚碳酸酯，
安裝部：不銹鋼

電纜發送器：0.3mm² 單芯屏蔽電纜，長3m
接收器：0.1mm² 2芯屏蔽電纜，長3m 發送器：0.5mm²單芯屏蔽電纜，長3m
接收器：0.3mm²2芯屏蔽電纜，長3m

電纜延長 使用同質屏蔽電纜全長可延長至20m

重量約90g 約80g 約440g

附件 - 檢測頭安裝支架：1套用于投光器和受光器 -

注：上表給出的檢測板厚度是相應檢測距離的典型數據。在其他設定距離下，可允許厚度會根據上表中的范圍變化。而且檢測雙層重疊鋁箔的距離短于上表數據。詳情請與經銷商聯系。

控制器

種類 標準型 帶RS-232C 交流功能 小物體檢測

型號 GD-C1 GD-C2 GD-C3

電源電壓 12～24V DC±10% 脈動P-P10%以下

消耗電流 12V DC：700mA以下, 24VDC：400mA以下

輸出1
(OUT-1，OUT-2
ALM，反饋)

NP N開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓： 1V以下(流入電流為100mA時)
0.4V以內(流入電流為16mA時)

輸出工作 OUT-1 1張基準值以上OFF

OUT-2 2張基準值以上OFF

ALM. 出現故障時OFF

反饋(ANS.OUT) 請參閱PDF P.105“靈敏度設定”的時間表

短路保護 裝備

反應時間 根據物體，自動選擇5ms以下或30ms以下 5ms以下

設定水平存儲功能 存儲8個信道的設定值

設定水平教導功能 裝備

外部設定功能 裝備

指
示
燈電源綠色LED(電源ON時亮起)

自我診斷(ALM.) 紅色LED(在SET模式時和在RUN模式出現故障時，亮起)

檢測模式(SENSE) 2種顏色指示燈(正常檢測模式下綠燈亮起，高精度檢測模式下黃燈亮起)

OUT-1 綠色LED(當OUT-1 OFF，設定在SET模式，0-ADJ.或SET-1閃爍2次時，亮起)

OUT-2 紅色LED(當OUT-2 OFF，設定在SET模式，0-ADJ.或SET-2閃爍2次時，亮起)

檢測水平 黃色LED×1，綠色LED×6(指示檢測水平)

定時功能 約50ms固定延遲定時器(可在有效或無效之間選擇)

耐
環
境
性
能 周圍溫度 －10～＋50°C(注意不可結露、結冰)，存儲：－25～＋70°C

周圍濕度 45～85%RH，存儲：35～90%RH

耐電壓 AC1,000V 1分鐘，所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表

耐振動 頻率：10～55Hz，雙振幅：0.75mm，X,Y和Z各方向2小時

耐沖擊 耐久　加速度300m/s²(約50G)，X，Y和Z各方向3次

材質耐熱ABS

重量約440g

附件絕緣板：2個

I/O電路圖和線路圖

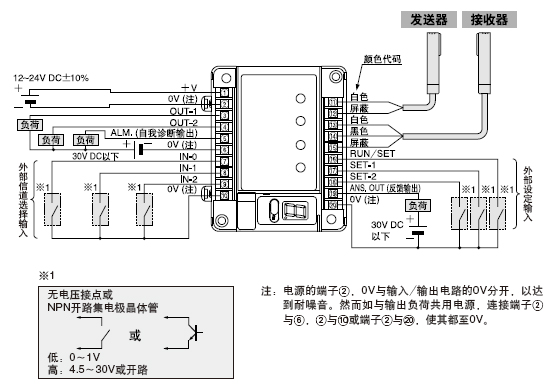

線路圖

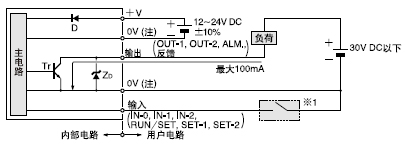

I/O電路圖

注：電源電壓0V與輸入/輸出電路的0V分開，如與負荷共用電源電壓，兩個0V端子都需短路。

外部信道轉換表

輸入 IN-0 IN-1 IN-2

1 L H H

2 H L H

3 L L H

4 H H L

5 L H L

6 H L L

7 L L L

8 H H H
L：低(0～1V), H：高(4.5～30V或開路)

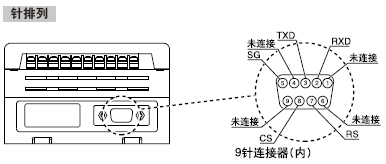

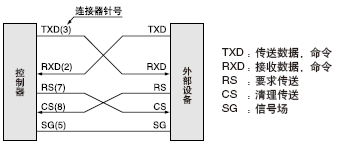

RS-232C線路圖(僅GD-C2)

使用指南

· 該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
· 務必配套使用檢測頭與控制器。如使用其他配合，檢測頭可能會損壞。

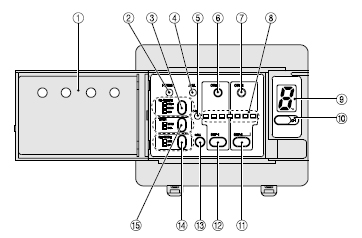

功能說明

說明功能

1 面板罩 -

2 電源指示燈
(綠色LED) 當電源ON時，亮起。

3 CH-SELECT
按鈕是指由控制板操作或外部信道選擇輸入或RS-232C交流來
轉換信道。
□PANEL：由10信道轉換按鈕來轉換。
□LOCK：固定信道轉換。在GD-C2中也通過RS-232C外部設備來設定信道轉換。
(GD-C2：RS232C )
□EXT.：由外部信道轉換輸入選擇。
下表給出每種信道轉換方法所需按鈕和外部輸入操作。

模式 PANEL LOCK
(RS-232C) EXT.

面
板
按
鈕 RUN/SET轉換 ○(注) ○(注) ○(注)

定時器模式轉換 ○ ○ ○

SET-1 ○ ○ ○

SET-2 ○ ○ ○

0-ADJ. ○ ○ ○

信道轉換 ○

外
部
輸
入 RUN/SET ○ ○ ○

SET-1 ○ ○ ○

SET-2 ○ ○ ○

IN-0 ○

IN-1 ○

IN-2 ○
○：可操作的
注：通過面板上RUN/SET按鈕選擇SET-MODE，只有在RUN/SET轉換輸入高時(RUN模式)有效。

4 自我診斷指示
燈(紅色LED) 設定(SET)模式：正常條件下亮起
運行(RUN)模式：出錯時亮起

5 檢測模式指
示燈(2色LED) 指示檢測模式。 (請參閱PDF P.105“檢測模式”。)
·綠燈亮起：正常檢測模式
·黃燈亮起：高精度檢測模式

6 OUT-1
指示燈
(綠色LED） ·OUT-1 OFF時亮起。
·當0-ADJ.與SET-1都設定在SET模式時，閃2次。

7 OUT-2
指示燈
(紅色LED) ·OUT-2 OFF時亮起。
·當0-ADJ.與SET-2都設定在SET模式時，閃2次。

8 檢測水平指示燈
黃LED×1
綠LED×6 7個LED顯示檢測水平。
· 數量越多，物體板越大，越厚，越多的LED亮起。
教導時LED依次閃爍。
若教導失敗，所有LED同時閃爍。

9 信道顯示展示現有信道(1～8)。
·SET模式下閃爍。
·小數點指出設定水平數據是否保存。

· 當出現錯誤時，會顯示錯誤代碼，詳情請參閱PDF P.108的“自我診斷功能”。

10 信道轉換按鈕當CH-SELECT設定在“PANEL”上，可通過信道轉換按鈕來轉換信道。

11 SET-2按鈕設定2張基準值(大量板)。

12 SET-1按鈕設定1張基準值(少量板)。

13
0-ADJ.按鈕在無板條件下，校準零水平。

14 SET-MODE按鈕在RUN模式與SET模式間選擇。
□RUN：檢測進行。
□SET：設定完成。

15 TIMER按鈕選擇定時模式
□NORM.：不使用定時
□OFD.：延遲定時器(約50ms)

接線

· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在該產品附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。

其他

· 電源接通后幾秒鐘內請勿使用傳感器，因為在此短時間內，包括了自我診斷時間。

· 在使用前，檢查檢測頭可檢測實際物體張數的能力，如實際物體與教導樣件的大小或特點不同或者檢測條件不正常，會出現錯誤。請注意磁性金屬或低導磁率金屬，如鋼，特別有較強傾向。
· 接近磁性物體時，如在電磁鐵傳輸過程中，可能會由于電磁鐵的干擾引起失靈。
· 進行細微檢測時，只有在啟動電源的60分后才能獲得良好的檢測狀態。

安裝

檢測頭放置
· 使傳送器與接收器面對面安裝，對齊它們的檢測中心線。

· 與磁性或產生磁場設備保持距離。否則會使檢測性能下降。
·周圍金屬會影響檢測性能，詳情請與經銷商聯系。
· 若一套以上檢測頭靠近安裝，將影響檢測。詳情請與經銷商聯系。

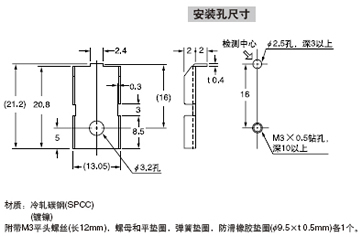

檢測頭的安裝
<GD-3>
用固定螺絲安裝

· 使用固定螺絲(M3以下)，緊固扭矩在0.12N·m以下。

<GD-10>
固定在一點
固定在二點 <GD-20>

· 緊固扭矩應在0.5N·m以下。
· 用螺母安裝檢測頭，透過孔需φ 3.4mm。(安裝板厚2.3mm以下)
· 緊固扭矩應在11.2N·m以下。

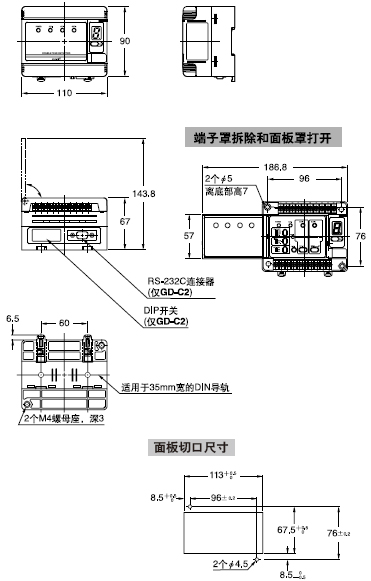

控制器的安裝
<在DIN導軌上>
1 將閉鎖裝置按箭頭所示方向按下，將放大器安裝部分的前部固定在35mm寬的DIN導軌上。
2 將后部按下并固定在35mm寬的DIN導軌上。
※ 要拆下時，將“－”型螺絲刀插入閉鎖裝置，然后拉出。

<用螺絲安裝在板上>
· 用2個長10mm以上的M4平頭螺絲。緊固扭矩應在1.2N·m以下。

到附近金屬的距離

· 由于檢測頭附近的金屬會影響檢測，請注意以下幾點。

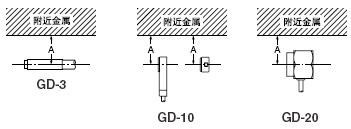

附近金屬的影響
· 如下表所示檢測頭必須與附近的金屬保持一段間距。

<尺寸A(鐵)>

設定距離 5mm 10mm 30mm 70mm

GD-3 15mm 20mm - -

GD-10 100mm -

GD-20 100mm

嵌入金屬
· 若傳感器完全嵌入金屬中，會影響檢測性能。
· 如下表所示，在檢測頭與金屬間保持一定間距。

<尺寸B(鐵)>

設定距離 5mm 10mm 30mm 70mm

GD-3 φ15mm φ20mm - -

GD-10 φ100mm -

GD-20 φ300mm

防干擾

· 當并聯安裝兩個以上檢測頭，如下所示，保持一定間距以防干擾。

<尺寸C>

設定距離 5mm 10mm 20(35)mm 30(70)mm

GD-3 60mm 80mm - -

GD-10 160mm 220mm

GD-20 370mm 630mm

注：表中值僅限于GD-20。

<尺寸D>

設定距離 5mm 10mm 20(35)mm 30(70)mm

GD-3 30mm 50mm - -

GD-10 200mm 250mm

GD-20 450mm 700mm

檢測模式

· GD系列有兩種檢測模式，一種是正常檢測模式，另一種是精度檢測模式，可以根據物體特點來自動選擇。
正常檢測模式:當物體數量(如大金屬片)可相對輕易識別時，GD系列進入此模式。

高精度檢測模式:當物體數量(如鉛架)難以識別時，GD系列進入此模式。在此模式中，兩個檢測水平間靈敏度差別細微，振動與溫度必須小心掌握。

· 在正常檢測模式下，檢測模式指示燈綠色燈亮起；在高精度檢測模式中，黃色燈亮起。

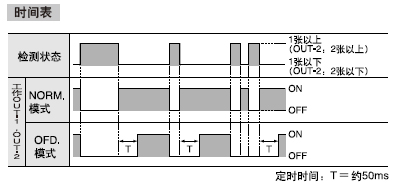

定時功能

· GD系列裝備一個大約50ms固定延遲定時器，信號輸出延長至固定時間間隔，當連接電器反應時間緩慢或檢測到小物體且輸出信號寬度較小時，此功能有用。

注：一旦定時有效，其在所在信道上的OUT-1和OUT-2都有效。

靈敏度設定

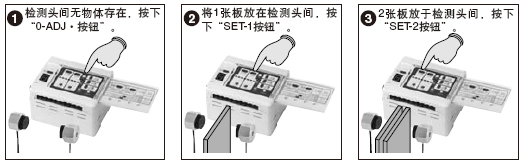

通過操作面板教導

步驟操作

準
備 1 開啟電源。
·檢查電源指示燈亮起。

2 打開面板罩。

信
道
設
定 3 按下“CH-SELECT按鈕”，選擇“PANEL”。
·板上按鈕可起作用。

4 按下“信道轉換按鈕”選擇8條信道中的1條。
修改先前儲存的數據，選擇特殊信道。否則，從1～8信道間選擇。
· 如被選信道中設有保存的數據，自我診斷指示燈亮起。

水
平
設
定 5 按下“SET-MODE按鈕”從RUN模式轉化為SET模式。
·自我診斷指示燈亮起。
·指定信道號碼閃爍。

6
(注1)
(注2) 檢測頭間無物體存在時，按下“0-ADJ.按鈕”。
· 檢測水平指示燈依次亮起4個循環后，
OUT-1和OUT-2同時閃爍2次。

7
(注1) 在檢測頭間放1張，按下“SET-1按鈕”。
· 檢測水平指示燈依次亮4個循環后，OUT-1閃2次。
· 在檢測水平指示燈循環亮起時，在檢測頭間平穩地控制物體。

8
(注1) 檢測頭間放2張，按下“SET-2按鈕”。
· 檢測水平指示燈依次亮起4個循環后，OUT-2閃2次。
· 在檢測水平指示燈循環亮起時，在檢測頭間平穩地控制物體。

※ 如果教導失敗，所有檢測指示燈同時閃爍。此時，改變對發送器和接受器的設定后，重復靈敏度的設定。

9 按下“SET-MODE按鈕”，從SET模式變為“RUN模式”。
· 自我診斷指示熄滅[如果熄滅，則可能有錯誤存在，請參閱PDF P.108的“自我診斷功能”。]
·指示信道號碼從閃爍變為持續亮起狀態。
· 在RUN模式期間，“0-ADJ.按鈕”“SET-1按鈕”和“SET-2按鈕”都無效。

注：
1) 上表中6、7、8步驟次序是任意的。
“SET-1按鈕”搜尋1張水平，“SET-2按鈕”搜尋2張水平。選擇SET模式后，僅可按任一按鈕一次，1張或2張水平不可更新。在SET模式下按一次“SET-1”和“SET-2”按鈕，可按鈕更新1張或2張水平。一設定RUN模式，數據即被確認。(設定完成)
2) 零板水平對所有8個信道都通用。當檢測頭安裝后，零水平設定在1個信道上，沒有必要再把它設定在其他信道上然而，當0-ADJ.按鈕按下，由于0張水平被重設至前一條件下水平，1張水平與2張水平要重新在每個信道上設定。
3) 設定數據儲存在EEPROM。然而EEPROM有一定使用限期，只限于10萬次改寫操作。
4) 教導后，若更改對發送器與接收器的設定，檢測將不穩定。在這種情況下，重新進行教導。

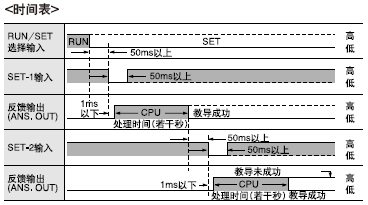

外部輸入教導
· 由外部輸入信號也可進行教導。

RS-232C數據傳送 (僅GD-C2)

· GD-C2可以通過使用RS-232C系列交流把設定水平數據存入電腦或PLC記憶庫中，并隨時可恢復。在這種情況下,教導數據只可存入規定信道中。
傳送規格
· 傳送速率：可在300，600，1,200，2,400，4,800，9,600，19,200，或31,250 比特/秒中選擇。
·版式：數據比特 ........................7比特或8比特
同等檢查 ........................ 無或可以
均勻或特殊
版版式：停止比特 ........................1比特或2比特
端子代碼 ........................CR或ETX

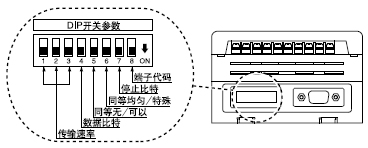

參數設定
·在GD-C2的DIP開關上設定參數。

開關
號碼參數 ON OFF

1 傳輸速率

比特/秒 300 600 1,200 2,400 4,800 9,600 19,200 31,250

1 ON OFF ON OFF ON OFF ON OFF

2 ON ON OFF OFF ON ON OFF OFF

3 ON ON ON ON OFF OFF OFF OFF

2

3

4 數據比特 7比特 8比特

5 同等檢查可以無

6 均勻特殊

7 停止比特 1比特 2比特

8 端子代碼 CR ETX

命令
· GD-C2交流所用的所有命令可分成三類：寫入命令,只讀命令和其他(ASCII代碼數據交流)
1只讀命令
造句法：
<命令種類>

敘述用途

RCH 讀出指定信道的數據。

RRC
1~8 指定信息，讀出數據。

RAC 獨處所有信道的數據。

RAD 只讀目前信道的檢測水平數據。

OUT 0 讀出目前檢測狀態。

OUT 1 讀出目前檢測水平（亮起的LED數）

注：
1) 1張水平數據與2張水平數據由0～4,095來表示。
2) 如傳送命令無效，GD-C2回到“Not Available”。
3) 所有包括傳送，反應敘述的特點都基于ASCII代碼。
2寫入命令
造句法：
<命令種類>

敘述用途

SCH 把數據寫入目前指定的信道。

SRC
1~8 指定信道，把數據寫入。
命令格式與SCH相同。

SAC 把數據寫入所有信道。

寫入命令發送后，GD-C2確認交流恢復。
注：
1) 根據材質和物體厚度，GD系列自動選擇最有效的檢測程序。程序號碼從“00～47”。
2) 1張水平數據與2張水平數據由數字“0～4,095”表示。
3) 數據信息，目前數據信息,檢測模式等由“00～63”表示。
4) 若傳送模式無效，GD-C2回到“Not Available”。
5) 所有特點包括發送，反應敘述都基于ASCII代碼。
3 其他命令
造句法：
<命令種類>

敘述用途

$ 從其他途徑進入RS-232C交流。

RNM 進入PANEL模式路徑。

EXT. 進入EXT.模式路徑。

CH1～8 改變信道。

LOCK 無效面板與外部輸入路徑。

UNLOCK 有效面板與外部輸入路徑。

PLOCK 使操作面版無效。

TIM 0 進入“NORM(無定時)”定時模式。

TIM 1 進入“OFD (定時用途)”定時模式。

SMD 0 進入“SET模式”。

SMD 1 進入“RUN模式”。

ADJ 0 執行零調節命令。(0張水平教導)
· 命令執行后,基于教導情況,會有下列反應
教導成功：OK＋CR(ETX)
教導未成功：NG＋CR(ETX)

SET 1 執行SET-1命令(1張水平教導)
· 命令執行后,基于教導情況,會有下列反應
教導成功：OK＋CR(ETX)
教導未成功：NG＋CR(ETX)

SET 2 執行SET-2命令(2張水平教導)
· 命令執行后,基于教導情況,會有下列反應
教導成功：OK＋CR(ETX)
教導未成功：NG＋CR(ETX)

寫入命令發送后，GD-C2確認交流恢復。
注：
1) 如發送命令無效，GD-C2回到“Not Available”。
2) 所有特點包括發送、反應敘述都基于ASCII代碼。

2張基準值水平轉換功能

綱要
· 正常教導時，2張基準值自動在1張水平與2張水平的中間設定，2張基準值轉換功能可在四步內使2張基準值轉為1張水平或2張水平結果。假如檢測水平中的任一個穩定，那即使其他檢測水平不穩定，轉變2張基準值穩定測試也可實現。而且，由于改變2張基準值，1張水平或2張水平間的差異可變得很小，優質檢測同時也可實現。

設定步驟

步驟操作

1 進行正常教導。

2 由“SET-MODE按鈕”選擇“RUN模式”

3 按下“0-ADJ.按鈕”3秒以上。
· “ ”顯示在信道顯示器上，傳感器進入2張基準值轉換模式。
· 當“0-ADJ.按鈕”松開,“ ”變為閃爍的“ ”，這是轉換前的2張基準值。
· 2張基準值轉換模式下，自我診斷指示燈亮起。

4 按下“SET-1按鈕”或“SET-2按鈕”轉換2張基準值。
· 每次“SET-1按鈕”按下時，2張基準值如“5”→“4”→“3”→“2”→“1”等轉換,直到1張水平。
[OUT-2(2張輸出)熄滅變得容易。]
· 每次“SET-2按鈕”按下時，2張基準值如“5”→“6”→“7”→“8”→“9”等轉換，直到1張水平。
[OUT-2(2張輸出)熄滅變得很難。]

5 轉換了2張基準值，按下“0-ADJ.按鈕”直到“ ”出現在信道顯示器上。
(轉換2張基準值被儲存,傳感器回到RUN模式)
· 自我診斷指示燈熄滅。

注意
· 務必在轉換2張基準值后，按下“0-ADJ.按鈕”。若按下“CH-SELECT按鈕”，“SET-MODE按鈕”，“CH按鈕”，雖傳感器回到RUN模式，轉換的2張基準值未儲存。
· 考慮到單個教導數據，只可轉換兩張基準值一次。如果你需再次轉換水平值，正常教導后重新進行一遍。

自我診斷功能

· GD系列自我診斷。診斷有結果后，自我診斷指示燈亮起，產生自我診斷輸出，如下表所示，在信道顯示屏上顯示錯誤代碼。

說明信道
顯示檢測水平
指示燈自我診斷
指示燈(注) 自我診斷
輸出(注) 對策

電
源
ON 內部電路故障 閃爍亮起 OFF 與經銷商聯系。

操
作
時
間發送至電纜
未連接閃爍亮起 OFF 檢查發送器的連接。

按下操作按
鈕30秒以上閃爍亮起 OFF 檢查面板上的按鈕。

1/2張水平間
有細微差別目前信
道號碼 - 亮起1s OFF1s
(自我恢復) 改變設定。

不儲存數據
信道選擇目前信
道號碼 - 亮起 OFF 選擇儲存數據的信道。

RS-232C
交流期間(僅GD-C2) 造句錯誤 閃爍10次亮起 ON 檢查
RS-232C議定書
(傳送速率，停止比特，數據比特。)

記憶過剩 閃爍亮起 ON 檢查端子代碼
是否正確發送

注：在SET模式中，自我診斷指示燈連續亮起，自我診斷輸出中斷。

反應時間

根據材質和檢測物體的厚度，GD-C1，GD-C2控制器可以自動選擇最適宜的信號處理法。根據選擇信號處理法，反應時間也可自動定為“5ms以下”或“30ms以下”。而且,當使用GD-C3控制器時，反應時間為5ms以下。GD-C1，GD-C2控制器反應時間可按下列步驟確認。
1 在“RUN模式”下按下“0-ADJ.按鈕”。
2 信道顯示屏顯示的反應時間的數字特征如下所示：

ALL-LOCK功能

· 當線路轉換按鈕按下3秒以上(除非CH-SELECT設定在“PANEL”上)時，操作板上所有按鈕都被鎖定。解除鎖定，重新按下信道轉換按鈕3秒以上。

規格

檢測頭

種類 小物體檢測型 高精度型 長檢測距離型

型號 GD-3 GD-10 GD-20

適用控制器 GD-C3 GD-C1, GD-C2或GD-C3 GD-C1或GD-C2

檢測距離(檢測頭之間) 10mm以下 30mm以下 70mm以下

可
檢
測
板
厚
度
(注) 標準檢測物體尺寸：20×20mm 標準檢測物體尺寸：80×80mm 標準檢測物體尺寸：200×200mm

設定距離 5mm 10mm 20mm 30mm 35mm 70mm

材質 適用控制器

鐵
[冷軋碳鋼(SPCC GD-C1/C2 - - 0.07～1mm 0.07～0.5mm 0.07～10mm 0.07～6mm

GD-C3 0.01～0.1mm 0.03～0.1mm 0.01～0.3mm 0.01～0.1mm - -

鋁 GD-C1/C2 - - 0.03～6mm 0.03～2mm 0.03～10mm 0.03～6mm

GD-C3 0.015～1mm 0.015～1mm 0.015～1mm 0.015～1mm - -

銅 GD-C1/C2 - - 0.03～6mm 0.03～2mm 0.03～10mm 0.03～6mm

GD-C3 0.018～1mm 0.018～0.3mm 0.018～1mm 0.018～1mm - -

黃銅 GD-C1/C2 - - 0.03～6mm 0.03～2mm 0.03～10mm 0.03～6mm

GD-C3 0.03～1mm 0.03～0.5mm 0.01～1mm 0.01～1mm - -

不銹鋼
(SUS304) GD-C1/C2 - - 0.1～6mm 0.1～2mm 0.1～10mm 0.1～6mm

GD-C3 0.3～1mm 0.3～1mm 0.05～2mm 0.05～1mm - -

環
境
性
能 保護構造 IP67(IEC) IP67(IEC), IP67g(JEM)

周圍溫度 －10～＋60°C，存儲：－25～＋70°C

周圍濕度 45～85%RH，存儲：35～95%RH

耐振動 頻率：10～55Hz，雙振幅：1.5mm，X,Y和Z各方向2小時

耐沖擊 加速度：1,000m/s²(約100G)，X，Y和Z各方向3次

投光二極體 紅色LED(調制式)

材質外殼：不銹鋼(SUS303),
檢測面：ABS 外殼：聚芳酯檢測面：聚碳酸酯，
安裝部：不銹鋼

電纜發送器：0.3mm² 單芯屏蔽電纜，長3m
接收器：0.1mm² 2芯屏蔽電纜，長3m 發送器：0.5mm²單芯屏蔽電纜，長3m
接收器：0.3mm²2芯屏蔽電纜，長3m

電纜延長 使用同質屏蔽電纜全長可延長至20m

重量約90g 約80g 約440g

附件 - 檢測頭安裝支架：1套用于投光器和受光器 -

注：上表給出的檢測板厚度是相應檢測距離的典型數據。在其他設定距離下，可允許厚度會根據上表中的范圍變化。而且檢測雙層重疊鋁箔的距離短于上表數據。詳情請與經銷商聯系。

控制器

種類 標準型 帶RS-232C 交流功能 小物體檢測

型號 GD-C1 GD-C2 GD-C3

電源電壓 12～24V DC±10% 脈動P-P10%以下

消耗電流 12V DC：700mA以下, 24VDC：400mA以下

輸出1
(OUT-1，OUT-2
ALM，反饋)

NP N開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓： 1V以下(流入電流為100mA時)
0.4V以內(流入電流為16mA時)

輸出工作 OUT-1 1張基準值以上OFF

OUT-2 2張基準值以上OFF

ALM. 出現故障時OFF

反饋(ANS.OUT) 請參閱PDF P.105“靈敏度設定”的時間表

短路保護 裝備

反應時間 根據物體，自動選擇5ms以下或30ms以下 5ms以下

設定水平存儲功能 存儲8個信道的設定值

設定水平教導功能 裝備

外部設定功能 裝備

指
示
燈電源綠色LED(電源ON時亮起)

自我診斷(ALM.) 紅色LED(在SET模式時和在RUN模式出現故障時，亮起)

檢測模式(SENSE) 2種顏色指示燈(正常檢測模式下綠燈亮起，高精度檢測模式下黃燈亮起)

OUT-1 綠色LED(當OUT-1 OFF，設定在SET模式，0-ADJ.或SET-1閃爍2次時，亮起)

OUT-2 紅色LED(當OUT-2 OFF，設定在SET模式，0-ADJ.或SET-2閃爍2次時，亮起)

檢測水平 黃色LED×1，綠色LED×6(指示檢測水平)

定時功能 約50ms固定延遲定時器(可在有效或無效之間選擇)

耐
環
境
性
能 周圍溫度 －10～＋50°C(注意不可結露、結冰)，存儲：－25～＋70°C

周圍濕度 45～85%RH，存儲：35～90%RH

耐電壓 AC1,000V 1分鐘，所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表

耐振動 頻率：10～55Hz，雙振幅：0.75mm，X,Y和Z各方向2小時

耐沖擊 耐久　加速度300m/s²(約50G)，X，Y和Z各方向3次

材質耐熱ABS

重量約440g

附件絕緣板：2個

I/O電路圖和線路圖

線路圖

I/O電路圖

注：電源電壓0V與輸入/輸出電路的0V分開，如與負荷共用電源電壓，兩個0V端子都需短路。

外部信道轉換表

輸入 IN-0 IN-1 IN-2

1 L H H

2 H L H

3 L L H

4 H H L

5 L H L

6 H L L

7 L L L

8 H H H
L：低(0～1V), H：高(4.5～30V或開路)
RS-232C線路圖(僅GD-C2)

使用指南

· 該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
· 務必配套使用檢測頭與控制器。如使用其他配合，檢測頭可能會損壞。

功能說明

說明功能

1 面板罩 -

2 電源指示燈
(綠色LED) 當電源ON時，亮起。

3 CH-SELECT
按鈕是指由控制板操作或外部信道選擇輸入或RS-232C交流來
轉換信道。
□PANEL：由10信道轉換按鈕來轉換。
□LOCK：固定信道轉換。在GD-C2中也通過RS-232C外部設備來設定信道轉換。
(GD-C2：RS232C )
□EXT.：由外部信道轉換輸入選擇。
下表給出每種信道轉換方法所需按鈕和外部輸入操作。

模式 PANEL LOCK
(RS-232C) EXT.

面
板
按
鈕 RUN/SET轉換 ○(注) ○(注) ○(注)

定時器模式轉換 ○ ○ ○

SET-1 ○ ○ ○

SET-2 ○ ○ ○

0-ADJ. ○ ○ ○

信道轉換 ○

外
部
輸
入 RUN/SET ○ ○ ○

SET-1 ○ ○ ○

SET-2 ○ ○ ○

IN-0 ○

IN-1 ○

IN-2 ○
○：可操作的
注：通過面板上RUN/SET按鈕選擇SET-MODE，只有在RUN/SET轉換輸入高時(RUN模式)有效。

4 自我診斷指示
燈(紅色LED) 設定(SET)模式：正常條件下亮起
運行(RUN)模式：出錯時亮起

5 檢測模式指
示燈(2色LED) 指示檢測模式。 (請參閱PDF P.105“檢測模式”。)
·綠燈亮起：正常檢測模式
·黃燈亮起：高精度檢測模式

6 OUT-1
指示燈
(綠色LED） ·OUT-1 OFF時亮起。
·當0-ADJ.與SET-1都設定在SET模式時，閃2次。

7 OUT-2
指示燈
(紅色LED) ·OUT-2 OFF時亮起。
·當0-ADJ.與SET-2都設定在SET模式時，閃2次。

8 檢測水平指示燈
黃LED×1
綠LED×6 7個LED顯示檢測水平。
· 數量越多，物體板越大，越厚，越多的LED亮起。
教導時LED依次閃爍。
若教導失敗，所有LED同時閃爍。

9 信道顯示展示現有信道(1～8)。
·SET模式下閃爍。
·小數點指出設定水平數據是否保存。

· 當出現錯誤時，會顯示錯誤代碼，詳情請參閱PDF P.108的“自我診斷功能”。

10 信道轉換按鈕當CH-SELECT設定在“PANEL”上，可通過信道轉換按鈕來轉換信道。

11 SET-2按鈕設定2張基準值(大量板)。

12 SET-1按鈕設定1張基準值(少量板)。

13
0-ADJ.按鈕在無板條件下，校準零水平。

14 SET-MODE按鈕在RUN模式與SET模式間選擇。
□RUN：檢測進行。
□SET：設定完成。

15 TIMER按鈕選擇定時模式
□NORM.：不使用定時
□OFD.：延遲定時器(約50ms)

接線

· 請確認在電源關閉狀態下進行接線。
· 請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在該產品附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。

其他

· 電源接通后幾秒鐘內請勿使用傳感器，因為在此短時間內，包括了自我診斷時間。

· 在使用前，檢查檢測頭可檢測實際物體張數的能力，如實際物體與教導樣件的大小或特點不同或者檢測條件不正常，會出現錯誤。請注意磁性金屬或低導磁率金屬，如鋼，特別有較強傾向。
· 接近磁性物體時，如在電磁鐵傳輸過程中，可能會由于電磁鐵的干擾引起失靈。
· 進行細微檢測時，只有在啟動電源的60分后才能獲得良好的檢測狀態。

安裝

檢測頭放置
· 使傳送器與接收器面對面安裝，對齊它們的檢測中心線。

· 與磁性或產生磁場設備保持距離。否則會使檢測性能下降。
·周圍金屬會影響檢測性能，詳情請與經銷商聯系。
· 若一套以上檢測頭靠近安裝，將影響檢測。詳情請與經銷商聯系。
檢測頭的安裝
<GD-3>
用固定螺絲安裝

· 使用固定螺絲(M3以下)，緊固扭矩在0.12N·m以下。

<GD-10>
固定在一點
固定在二點 <GD-20>

· 緊固扭矩應在0.5N·m以下。
· 用螺母安裝檢測頭，透過孔需φ 3.4mm。(安裝板厚2.3mm以下)
· 緊固扭矩應在11.2N·m以下。
控制器的安裝
<在DIN導軌上>
1 將閉鎖裝置按箭頭所示方向按下，將放大器安裝部分的前部固定在35mm寬的DIN導軌上。
2 將后部按下并固定在35mm寬的DIN導軌上。
※ 要拆下時，將“－”型螺絲刀插入閉鎖裝置，然后拉出。

<用螺絲安裝在板上>
· 用2個長10mm以上的M4平頭螺絲。緊固扭矩應在1.2N·m以下。

到附近金屬的距離

· 由于檢測頭附近的金屬會影響檢測，請注意以下幾點。
附近金屬的影響
· 如下表所示檢測頭必須與附近的金屬保持一段間距。

<尺寸A(鐵)>

設定距離 5mm 10mm 30mm 70mm

GD-3 15mm 20mm - -

GD-10 100mm -

GD-20 100mm

嵌入金屬
· 若傳感器完全嵌入金屬中，會影響檢測性能。
· 如下表所示，在檢測頭與金屬間保持一定間距。

<尺寸B(鐵)>

設定距離 5mm 10mm 30mm 70mm

GD-3 φ15mm φ20mm - -

GD-10 φ100mm -

GD-20 φ300mm

防干擾

· 當并聯安裝兩個以上檢測頭，如下所示，保持一定間距以防干擾。

<尺寸C>

設定距離 5mm 10mm 20(35)mm 30(70)mm

GD-3 60mm 80mm - -

GD-10 160mm 220mm

GD-20 370mm 630mm

注：表中值僅限于GD-20。

<尺寸D>

設定距離 5mm 10mm 20(35)mm 30(70)mm

GD-3 30mm 50mm - -

GD-10 200mm 250mm

GD-20 450mm 700mm

檢測模式

· GD系列有兩種檢測模式，一種是正常檢測模式，另一種是精度檢測模式，可以根據物體特點來自動選擇。
正常檢測模式:當物體數量(如大金屬片)可相對輕易識別時，GD系列進入此模式。

高精度檢測模式:當物體數量(如鉛架)難以識別時，GD系列進入此模式。在此模式中，兩個檢測水平間靈敏度差別細微，振動與溫度必須小心掌握。

· 在正常檢測模式下，檢測模式指示燈綠色燈亮起；在高精度檢測模式中，黃色燈亮起。

定時功能

· GD系列裝備一個大約50ms固定延遲定時器，信號輸出延長至固定時間間隔，當連接電器反應時間緩慢或檢測到小物體且輸出信號寬度較小時，此功能有用。

注：一旦定時有效，其在所在信道上的OUT-1和OUT-2都有效。

靈敏度設定

通過操作面板教導

步驟操作

準
備 1 開啟電源。
·檢查電源指示燈亮起。

2 打開面板罩。

信
道
設
定 3 按下“CH-SELECT按鈕”，選擇“PANEL”。
·板上按鈕可起作用。

4 按下“信道轉換按鈕”選擇8條信道中的1條。
修改先前儲存的數據，選擇特殊信道。否則，從1～8信道間選擇。
· 如被選信道中設有保存的數據，自我診斷指示燈亮起。

水
平
設
定 5 按下“SET-MODE按鈕”從RUN模式轉化為SET模式。
·自我診斷指示燈亮起。
·指定信道號碼閃爍。

6
(注1)
(注2) 檢測頭間無物體存在時，按下“0-ADJ.按鈕”。
· 檢測水平指示燈依次亮起4個循環后，
OUT-1和OUT-2同時閃爍2次。

7
(注1) 在檢測頭間放1張，按下“SET-1按鈕”。
· 檢測水平指示燈依次亮4個循環后，OUT-1閃2次。
· 在檢測水平指示燈循環亮起時，在檢測頭間平穩地控制物體。

8
(注1) 檢測頭間放2張，按下“SET-2按鈕”。
· 檢測水平指示燈依次亮起4個循環后，OUT-2閃2次。
· 在檢測水平指示燈循環亮起時，在檢測頭間平穩地控制物體。

※ 如果教導失敗，所有檢測指示燈同時閃爍。此時，改變對發送器和接受器的設定后，重復靈敏度的設定。

9 按下“SET-MODE按鈕”，從SET模式變為“RUN模式”。
· 自我診斷指示熄滅[如果熄滅，則可能有錯誤存在，請參閱PDF P.108的“自我診斷功能”。]
·指示信道號碼從閃爍變為持續亮起狀態。
· 在RUN模式期間，“0-ADJ.按鈕”“SET-1按鈕”和“SET-2按鈕”都無效。

注：
1) 上表中6、7、8步驟次序是任意的。
“SET-1按鈕”搜尋1張水平，“SET-2按鈕”搜尋2張水平。選擇SET模式后，僅可按任一按鈕一次，1張或2張水平不可更新。在SET模式下按一次“SET-1”和“SET-2”按鈕，可按鈕更新1張或2張水平。一設定RUN模式，數據即被確認。(設定完成)
2) 零板水平對所有8個信道都通用。當檢測頭安裝后，零水平設定在1個信道上，沒有必要再把它設定在其他信道上然而，當0-ADJ.按鈕按下，由于0張水平被重設至前一條件下水平，1張水平與2張水平要重新在每個信道上設定。
3) 設定數據儲存在EEPROM。然而EEPROM有一定使用限期，只限于10萬次改寫操作。
4) 教導后，若更改對發送器與接收器的設定，檢測將不穩定。在這種情況下，重新進行教導。

外部輸入教導
· 由外部輸入信號也可進行教導。

RS-232C數據傳送 (僅GD-C2)

· GD-C2可以通過使用RS-232C系列交流把設定水平數據存入電腦或PLC記憶庫中，并隨時可恢復。在這種情況下,教導數據只可存入規定信道中。
傳送規格
· 傳送速率：可在300，600，1,200，2,400，4,800，9,600，19,200，或31,250 比特/秒中選擇。
·版式：數據比特 ........................7比特或8比特
同等檢查 ........................ 無或可以
均勻或特殊
版版式：停止比特 ........................1比特或2比特
端子代碼 ........................CR或ETX
參數設定
·在GD-C2的DIP開關上設定參數。

開關
號碼參數 ON OFF

1 傳輸速率

比特/秒 300 600 1,200 2,400 4,800 9,600 19,200 31,250

1 ON OFF ON OFF ON OFF ON OFF

2 ON ON OFF OFF ON ON OFF OFF

3 ON ON ON ON OFF OFF OFF OFF

2

3

4 數據比特 7比特 8比特

5 同等檢查可以無

6 均勻特殊

7 停止比特 1比特 2比特

8 端子代碼 CR ETX

命令
· GD-C2交流所用的所有命令可分成三類：寫入命令,只讀命令和其他(ASCII代碼數據交流)
1只讀命令
造句法：
<命令種類>

敘述用途

RCH 讀出指定信道的數據。

RRC
1~8 指定信息，讀出數據。

RAC 獨處所有信道的數據。

RAD 只讀目前信道的檢測水平數據。

OUT 0 讀出目前檢測狀態。

OUT 1 讀出目前檢測水平（亮起的LED數）

注：
1) 1張水平數據與2張水平數據由0～4,095來表示。
2) 如傳送命令無效，GD-C2回到“Not Available”。
3) 所有包括傳送，反應敘述的特點都基于ASCII代碼。
2寫入命令
造句法：
<命令種類>

敘述用途

SCH 把數據寫入目前指定的信道。

SRC
1~8 指定信道，把數據寫入。
命令格式與SCH相同。

SAC 把數據寫入所有信道。

寫入命令發送后，GD-C2確認交流恢復。
注：
1) 根據材質和物體厚度，GD系列自動選擇最有效的檢測程序。程序號碼從“00～47”。
2) 1張水平數據與2張水平數據由數字“0～4,095”表示。
3) 數據信息，目前數據信息,檢測模式等由“00～63”表示。
4) 若傳送模式無效，GD-C2回到“Not Available”。
5) 所有特點包括發送，反應敘述都基于ASCII代碼。
3 其他命令
造句法：
<命令種類>

敘述用途

$ 從其他途徑進入RS-232C交流。

RNM 進入PANEL模式路徑。

EXT. 進入EXT.模式路徑。

CH1～8 改變信道。

LOCK 無效面板與外部輸入路徑。

UNLOCK 有效面板與外部輸入路徑。

PLOCK 使操作面版無效。

TIM 0 進入“NORM(無定時)”定時模式。

TIM 1 進入“OFD (定時用途)”定時模式。

SMD 0 進入“SET模式”。

SMD 1 進入“RUN模式”。

ADJ 0 執行零調節命令。(0張水平教導)
· 命令執行后,基于教導情況,會有下列反應
教導成功：OK＋CR(ETX)
教導未成功：NG＋CR(ETX)

SET 1 執行SET-1命令(1張水平教導)
· 命令執行后,基于教導情況,會有下列反應
教導成功：OK＋CR(ETX)
教導未成功：NG＋CR(ETX)

SET 2 執行SET-2命令(2張水平教導)
· 命令執行后,基于教導情況,會有下列反應
教導成功：OK＋CR(ETX)
教導未成功：NG＋CR(ETX)

寫入命令發送后，GD-C2確認交流恢復。
注：
1) 如發送命令無效，GD-C2回到“Not Available”。
2) 所有特點包括發送、反應敘述都基于ASCII代碼。

2張基準值水平轉換功能

綱要
· 正常教導時，2張基準值自動在1張水平與2張水平的中間設定，2張基準值轉換功能可在四步內使2張基準值轉為1張水平或2張水平結果。假如檢測水平中的任一個穩定，那即使其他檢測水平不穩定，轉變2張基準值穩定測試也可實現。而且，由于改變2張基準值，1張水平或2張水平間的差異可變得很小，優質檢測同時也可實現。

設定步驟

步驟操作

1 進行正常教導。

2 由“SET-MODE按鈕”選擇“RUN模式”

3 按下“0-ADJ.按鈕”3秒以上。
· “ ”顯示在信道顯示器上，傳感器進入2張基準值轉換模式。
· 當“0-ADJ.按鈕”松開,“ ”變為閃爍的“ ”，這是轉換前的2張基準值。
· 2張基準值轉換模式下，自我診斷指示燈亮起。

4 按下“SET-1按鈕”或“SET-2按鈕”轉換2張基準值。
· 每次“SET-1按鈕”按下時，2張基準值如“5”→“4”→“3”→“2”→“1”等轉換,直到1張水平。
[OUT-2(2張輸出)熄滅變得容易。]
· 每次“SET-2按鈕”按下時，2張基準值如“5”→“6”→“7”→“8”→“9”等轉換，直到1張水平。
[OUT-2(2張輸出)熄滅變得很難。]

5 轉換了2張基準值，按下“0-ADJ.按鈕”直到“ ”出現在信道顯示器上。
(轉換2張基準值被儲存,傳感器回到RUN模式)
· 自我診斷指示燈熄滅。

注意
· 務必在轉換2張基準值后，按下“0-ADJ.按鈕”。若按下“CH-SELECT按鈕”，“SET-MODE按鈕”，“CH按鈕”，雖傳感器回到RUN模式，轉換的2張基準值未儲存。
· 考慮到單個教導數據，只可轉換兩張基準值一次。如果你需再次轉換水平值，正常教導后重新進行一遍。

自我診斷功能

· GD系列自我診斷。診斷有結果后，自我診斷指示燈亮起，產生自我診斷輸出，如下表所示，在信道顯示屏上顯示錯誤代碼。

說明信道
顯示檢測水平
指示燈自我診斷
指示燈(注) 自我診斷
輸出(注) 對策

電
源
ON 內部電路故障 閃爍亮起 OFF 與經銷商聯系。

操
作
時
間發送至電纜
未連接閃爍亮起 OFF 檢查發送器的連接。

按下操作按
鈕30秒以上閃爍亮起 OFF 檢查面板上的按鈕。

1/2張水平間
有細微差別目前信
道號碼 - 亮起1s OFF1s
(自我恢復) 改變設定。

不儲存數據
信道選擇目前信
道號碼 - 亮起 OFF 選擇儲存數據的信道。

RS-232C
交流期間(僅GD-C2) 造句錯誤 閃爍10次亮起 ON 檢查
RS-232C議定書
(傳送速率，停止比特，數據比特。)

記憶過剩 閃爍亮起 ON 檢查端子代碼
是否正確發送

注：在SET模式中，自我診斷指示燈連續亮起，自我診斷輸出中斷。

反應時間

根據材質和檢測物體的厚度，GD-C1，GD-C2控制器可以自動選擇最適宜的信號處理法。根據選擇信號處理法，反應時間也可自動定為“5ms以下”或“30ms以下”。而且,當使用GD-C3控制器時，反應時間為5ms以下。GD-C1，GD-C2控制器反應時間可按下列步驟確認。
1 在“RUN模式”下按下“0-ADJ.按鈕”。
2 信道顯示屏顯示的反應時間的數字特征如下所示：

ALL-LOCK功能

· 當線路轉換按鈕按下3秒以上(除非CH-SELECT設定在“PANEL”上)時，操作板上所有按鈕都被鎖定。解除鎖定，重新按下信道轉換按鈕3秒以上。

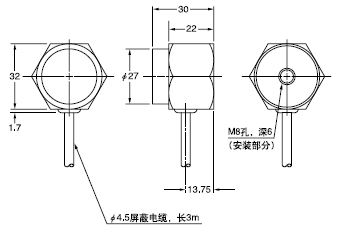

尺寸(單位：mm)

GD-3 檢測頭

GD-10 檢測頭

GD-20 檢測頭

檢測頭安裝支架 (GD-10附件)

GD-C1, GD-C2,GD-C3 控制器
