滲漏檢測傳感器

EX-F70/EX-F60系列

特點：即使是少量滲漏也能高速檢測出來！

EX-F70 系列

檢測可靠

毛細作用的特有影響確保對微小滲漏和粘性液體進行可靠檢測。
毛細作用影響

小型，節省空間

此薄型(10mm)側面安裝型傳感器尤其適合在緊密空間中使用。
小型，節省空間

操作易檢查

此傳感器配備有一個正常指示燈( 綠色)，當安裝正確時亮起，另外還有一個錯誤指示燈(紅色)，當檢測到有滲漏或安裝錯誤(忘記安裝專用支架)時亮起。因此，工作非常容易檢查。

安全設計

如果傳感器安裝不正確，電纜被切斷或斷開，或傳感器工作錯誤，輸出與沒有接收到光束時一樣(LEAK)。
設計考慮到人為錯誤，如忘記安裝等。

易安裝&重新設置

· 便于安裝：SUS安裝支架只需用到一個螺絲，PVC安裝支架只需用到兩個螺絲或一塊膠布。
· 滲漏后重新設置無需更換部件。
· 外形簡單，易擦去漏液。

無需調節靈敏度

無需用調節器進行靈敏度調節，因此初始安裝非常簡單。

備有PVC安裝支架 EX-F72□

備有PVC(聚氯乙烯)安裝支架。此種安裝支架可在能腐蝕普通金屬支架的環境中放心使用。

新型檢測原理

當有滲漏發生時，投光部的光束散射過漏液，但卻不傳輸至受光部。

當發生滲漏時
投光部的光束散射過漏液，但卻不傳輸至受光部。

當沒有滲漏時
投光部的光束反射離開傳感器的表面，并傳輸至受光部。

EX-F60 系列

PFA外殼賦予了極佳的耐化學品性

傳感器外殼和電纜被覆都是由具極高耐化學品性的PFA制成。甚至當有化學物，如硫酸、鹽酸或氨水等滲漏時也能精確檢測。

小型，節省空間

盡管內置了放大器，其尺寸也僅為9mm(D)×26mm(W)×19mm(H)，因此即使在狹小空間也能使用。

易安裝&重新設置

其簡單外形使得清除漏液非常方便，只要擦去漏液就行了，而且無需更換部件。

EX-FC1

特別為連接滲漏傳感器設計的省配線部件

· 節省接線！現在最多能連接8個滲漏傳感器
EX-FC1是一款EX-F71/72，EX-F61/F62滲漏傳感器專用的簡易省配線部件EX-FC1將8個滲漏傳感器的輸出組合成單個OR輸出，回收了大量接線，并大大節省了空間。
※ 即使只連接有一個滲漏傳感器，如果傳感器檢測到滲漏，或部件安裝錯誤時，也會有OFF信號輸出。
· 薄型&小型
極其節省空間，其超細&小型EX-FC1主部件體尺寸僅為W20×H80×D52mm。
· 使用單觸連接器，連接簡單
簡單插入的滲漏傳感器電纜與吸附外連接器SL-CP1連接，然后壓接直至連接器鎖緊！這樣就節省了使用者的時間，并省卻了在引線與端口連接前剝?nèi)ッ織l引線的絕緣體的麻煩。
特別為連接滲漏傳感器設計的省配線部件

訂購指南

滲漏傳感器

種類		形狀	檢測物體	電纜長度	型號	輸出
通用型	SUS安裝支架型		水，氟氯烴^TM (注1)(注2)	2m	EX-F71	NPN開路集電極晶體管
	SUS安裝支架型			2m	EX-F71-PN	PNP開路集電極晶體管
	PVC安裝支架型			2m	EX-F72	NPN開路集電極晶體管
	PVC安裝支架型			2m	EX-F72-PN	PNP開路集電極晶體管
耐化學 品型	PFA安裝支架型		藥劑，如硫酸，鹽酸，磷酸和氨水等 (注1)(注3)	2m	EX-F61	NPN開路集電極晶體管
	PFA安裝支架型			2m	EX-F61-PN	PNP開路集電極晶體管
	PVC安裝支架型			2m	EX-F62	NPN開路集電極晶體管
	PVC安裝支架型			2m	EX-F62-PN	PNP開路集電極晶體管

注：
1) 可能不能穩定檢測高粘度液體。
2) 氟氯烴是3M中的環球商標。
3) 以上所提藥劑僅為舉例。另外，PVC安裝支架可能不基于藥劑類型和粘性進行使用。詳情請與經銷商聯系。

5m電纜長度型
備有5m電纜長度型(標準：2m或3m)

型號表

種類		標準	5m電纜長度
通用型	SUS安裝支架型	EX-F71	EX-F71-C5
	SUS安裝支架型	EX-F71-PN	EX-F71-PN-C5
	PVC安裝支架型	EX-F72	EX-F72-C5
	PVC安裝支架型	EX-F72-PN	EX-F72-PN-C5
耐化學 品型	PFA安裝支架型	EX-F61	EX-F61-C5
	PFA安裝支架型	EX-F61-PN	EX-F61-PN-C5
	PVC安裝支架型	EX-F62	EX-F62-C5
	PVC安裝支架型	EX-F62-PN	EX-F62-PN-C5

用于滲漏傳感器的簡易省配線部件

形狀	型號	輸出
	EX-FC1	EX-FC1 繼電器接點1a

配件(另售)

品名	型號	說明
部件安裝支架	MS-DIN-3	EX-FC1安裝支架

部件安裝支架

· MS-DIN-3

附件

· MS-EX-F7-1 ( SUS安裝支架)	· MS-EX-F7-2 ( PVC安裝支架)	· MS-EX-F7-3 (PVC安裝支架)

· MS-EX-F6-1 (PFA安裝支架)	· MS-EX-F6-2 (PVC安裝支架)	· SL-CP1 (吸附外連接器)

· SC-PK (連接器底帽)	· MS-SL-2 (部件安裝基座)

規格

傳感器

種類

通用型

耐化學品型

SUS安裝支架型

PVC安裝支架型

PFA安裝支架型

PVC安裝支架型

NPN輸出

EX-F71

EX-F72

EX-F61

EX-F62

PNP輸出

EX-F71-PN

EX-F72-PN

EX-F61-PN

EX-F62-PN

檢測物體

水、氟氯烴^TM(注1)(注2)

藥劑，如硫酸、鹽酸、磷酸和氨水等(注1)(注3)(注5)

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

10mA以下(PNP輸出型：15mA以下)

15mA以下

輸出

<NPN輸出型>
NP N開路集電極晶體管
·最大流入電流：50mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓： 1.0V以下(流入電流為50mA時)
0.4V以下(流入電流為16mA時)

<PNP輸出型>
PN P開路集電極晶體管
·最大源電流：50mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓： 1.0V以下(源電流為50mA時)
0.4V以下(源電流為16mA時)

輸出工作

正常狀態ON，當檢測到滲漏或傳感器安裝不正確時OFF

短路保護

裝備

反應時間

50ms以下

錯誤指示燈

紅色LED(當檢測到滲漏或傳感器安裝不正確時亮起)

正常指示燈

綠色LED(傳感器安裝正確時亮起)

保護構造

IP67(IEC)

周圍溫度

－10～＋60°C(注意不可結露，結冰)存儲：－20～＋70°C(注4)

周圍濕度

35～85%RH, 存儲：35～85%RH

周圍照明度

太陽光：受光面照明度1,000

投光二極體

紅外線LED(非調制式)

材質

外殼：聚丙烯

外殼：PFA

電纜

0.1mm² 3芯PVC橡皮電纜，長2m

0.1mm² 3芯PFA橡皮電纜，長3m

電纜延長

0.3mm²以上的電纜全長可延長至50m

重量

約25g

約60g

附件

MS-EX-F7-1
(SUS安裝支架) (注6)：1個

MS-EX-F7-2，MS-EX-F7-3
(PVC安裝支架)(注6)：兩
點固定和粘合固定各1個

MS-EX-F6-1
(PFA安裝支架)：1個

MS-EX-F6-2
(PVC安裝支架)：1個

注：
1) 可能不能穩定檢測高粘度液體。
2) 氟氯烴是3M中的環球商標。
3) 以上所提藥劑僅為舉例。詳情請與我們的經銷商聯系。
4) 被檢測的液體應保持在額定的周圍溫度范圍內。
5) PVC安裝支架可能不基于藥劑類型和粘性進行使用。詳情請與我們的經銷商聯系。
6) 由于各傳感器的靈敏度設定不同，因此EX-F71(-PN)的安裝支架不能與EX-F72(-PN)的互換。

簡易省配線部件

品名

用于滲漏傳感器的簡易省配線部件

型號

EX-FC1

適用連接器

SL-CP1

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

50mA以下(部件自身)
135mA以下(包括所有傳感器輸出ON時的傳感器輸入電流)

輸出

繼電器接點1a
·斷開容量：30V 1A DC(電阻負荷)
·最小外加負荷：10mV 10μ A DC
·電子壽命：10萬次斷開工作以上(額定負荷，斷開頻率20工作/分)
·機械壽命：5,000萬次斷開工作以上(斷開頻率180工作/分)

輸出工作

當傳感器的輸入信號ON時，輸出繼電器ON(注)

反應時間

5ms以下(不包括傳感器的反應時間)

輸入No.

8Nos.

指
示
燈

正常

綠色LED×8(當傳感器與各個信道連接且連接設定開關為ON時亮起)

錯誤

紅色LED×8(當一個與各信道連接的傳感器檢測到滲漏或傳感器安裝不正確時亮起)

輸出

橙色LED[輸出繼電器ON(正常)時亮起]

周圍溫度

－10～＋60°C(注意不可結露，結冰)，存儲：－20～＋70°C

周圍濕度

35～85%RH，存儲：35～85%RH

材質

外殼：ABS，端子部分：PBT，部件安裝基座：POM

電纜

0.2mm² 4芯橡皮電纜，長2m

電纜延長

0.3mm²以上的電纜全長可延長至10m

重量

約85g

附件

SL-CP1(吸附外連接器)：8個，MS-SL-2(部件安裝基座)：1個，SC-PK(連接器底帽)：8個

注：即使只連接有一個滲漏傳感器，如果傳感器檢測到滲漏，或部件安裝錯誤時，也會有OFF信號輸出。

I/O電路圖和線路圖

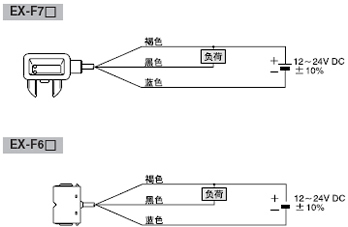

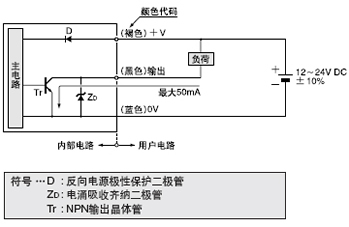

EX-F7□/EX-F6□ NPN輸出型

I/O電路圖	線路圖

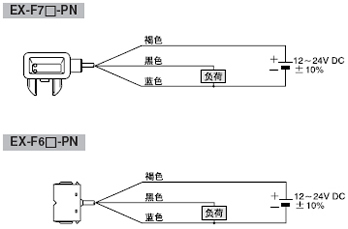

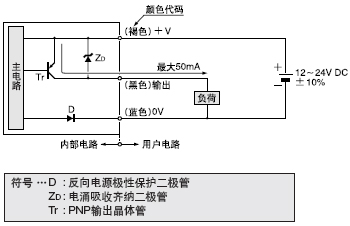

EX-F7□-PN/EX-F6□-PN PNP輸出型

I/O電路圖	線路圖

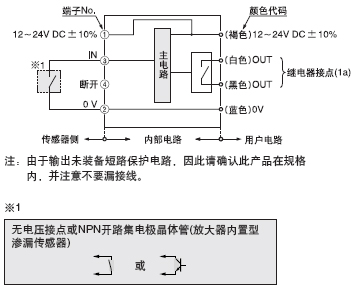

EX-FC1 用于單信道

I/O電路圖

使用指南

該產品非安全性傳感器。其危險部分可能會導致人身傷害或財產損失。它只是普通的物體檢測傳感器。

EX-F71(-PN)/EX-F72(-PN)

安裝

EX-F71(-PN)
· 將焊接在用戶裝置上的M4雙頭螺栓(長10mm以上)插入SUS安裝支架的安裝孔中，并用M4螺母擰緊(請另行準備)。扭矩應為0.98N·m以下。

EX-F72(-PN)
<使用兩點固定PVC安裝支架時>
· 將焊接在用戶裝置上的M4雙頭螺栓(長10mm以上)插入兩點固定安裝支架的安裝孔中，并用M4螺母擰緊(請另行準備)。扭矩應為0.49N·m以下。
<使用PVC安裝支架進行粘合固定時>
· 將安裝支架用膠布牢牢粘在安裝表面。請注意如果膠布貼出安裝支架底面外或厚達0.5mm以上時，檢測頭不能安裝在支架上。

安裝檢測頭至專用安裝支架
· 將專用安裝支架的突出部分匹配到檢測頭專用安裝支架的凹部分中，滑進直至聽到卡嗒聲。
· 安裝時請確認使用的支架包含了用于消除人為錯誤(如忘記安裝)的部件。如果沒有使用此種支架，就不能進行穩定的檢測。另外，由于EX-F71□(-PN)與EX-F72□(-PN)的靈敏度設定不同，因此兩者的支架不能互換。
安裝檢測頭至專用安裝支架

EX-F61(-PN)/EX-F62(-PN)

安裝

EX-F61(-PN)
· 將焊接在用戶裝置上的M4雙頭螺栓(長10mm以上)插入PFA安裝支架的安裝孔中，并用M4螺母擰緊(請另行準備)。扭矩應為0.98N·m以下。

EX-F62(-PN)
· 請注意如果有多余膠布?xì)埩粼趯Ｓ冒惭b支架的底面上，可能會影響到檢測能力。
· 在氯乙烯(PVC)上使用膠布。
安裝檢測頭至專用安裝支架
· 將檢測頭上的突出部分與專用安裝支架上的凹部分對齊，滑進直至聽到咔嗒聲。

從專用安裝支架上拆卸檢測頭
· 捏住傳感器的突出部分并將其向上拉。切勿拉電纜，因為這有可能拉斷電纜。

EX-FC1

安裝

· 安裝部件時，確認使用了部件安裝基座MS-SL-2(附件)。
安裝部件安裝基座時，對準部件的凹槽插入基座，移動直至閉鎖裝置鎖定。

① 對準部件凹槽插入	② 鎖定部件閉鎖裝置

· 部件安裝基座備有兩個安裝位置，因此部件方向可變。安裝基座至任一位置。

(當使用DIN導軌或安裝支架MS-DIN-3(另售)時。)
① 將部件安裝基座的后部安裝在一個35mm寬的DIN導軌或安裝支架MS-DIN-3(另售)上。
② 將部件安裝基座的前部安裝到35mm寬的DIN導軌上。
※ 拆卸時，將平頭螺絲刀插入DIN導軌閉鎖裝置，然后向外拔。

<使用螺絲時>
· 安裝時使用M4平頭螺絲，緊固扭矩為0.8N·m以下。但是，在側面安裝時，確認閉鎖裝置朝前。

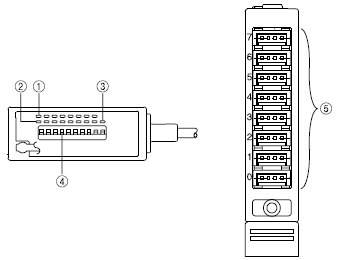

功能說明

	說明	功能
①	正常指示燈 (綠色LED×8)	傳感器各信道正常連接時亮起。(詳情請見各指示燈的工作矩陣。)
②	錯誤指示燈 (紅色LED×8)	當任一傳感器檢測到滲漏或任一傳感器安裝不正確時亮起。(詳情請參閱“連接設定開關”)。
③	輸出指示燈 (橙色LED)	當輸出繼電器ON(正常)時亮起
④	連接設定開關	滲漏傳感器連接時開關設置為ON，斷開時為OFF。
⑤	連接器	連接滲漏傳感器。

連接

· 確認在電源關閉的情況下連接或斷開吸附外連接器SL-CP1。
· 請注意錯誤接線會損壞本產品。
· 吸附外連接器SL-CP1的④號端子不使用。切勿錯誤連接④號端子。另外，如果有不使用的電線，請將其絕緣。

· 關于吸附外連接器SL-CP1的安裝方法，詳情請參閱SL-CP1中的使用手冊。

連接方法
① 將SL-CP1與電纜連接，并確實插進EX-FC1的連接器中直至其停止。
斷開方法
② 拿住SL-CP1，然后從EX-FC1中水平拔出。
注：請勿拉住電纜拔出，因為這可能會拉斷電纜。
$SL-CP1連接\斷開方法$

連接設定開關

· 連接設定應在電源關閉狀態下，并在靜電荷(靜電荷會傳導至人體)去除后進行。

各指示燈的工作矩陣

工作	滲漏傳感器連接狀態	連接設定開關狀態	滲漏檢測情況	正常指示燈 (綠色)	錯誤指示燈 (紅色)	輸出指示燈 (橙色)
正常	連接	ON	無滲漏	亮起	熄滅	亮起
	連接	ON	滲漏	熄滅	亮起	熄滅
	斷開	OFF	-	熄滅	熄滅	亮起
錯誤	連接	OFF	無滲漏	亮起	亮起	熄滅
錯誤	斷開	ON	-	熄滅	亮起	熄滅

· 由于單元傳感器連接的信道以及連接設定開關設定至“ON”側，當電源接通時，錯誤指示燈(紅色)亮起片刻。這并不是故障，是由傳感器的特性造成的。
· 確認設定與連接滲漏傳感器的連接器號相同的連接設定開關至“ON”側。
· 如果正常指示燈(綠色)和錯誤指示燈(紅色)同時亮起，則表明與連接滲漏傳感器的連接器號相同的連接設定開關沒有設定至“ON”側。將其設定至“ON”側。
· 如果錯誤指示燈(紅色)亮起，則表明滲漏傳感器檢測到滲漏或連接設定開關設定在“ON”側時沒有連接滲漏傳感器。如果連接設定開關設定在“ON”側時沒有連接滲漏傳感器，將其設定在“OFF”側。
· 如果滲漏傳感器檢測到滲漏或連接設定開關設定在“OFF”側時，滲漏傳感器沒有正確安裝到安裝支架上，此時傳感器判定輸出為ON。設定時應注意。

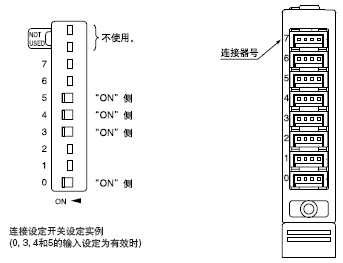

連接設定開關設定實例

注意事項

接線

· 在配線時請確定電源關閉。
· 確認電源電壓變化在額定范圍內。請注意如果使用的電壓超出額定范圍，或直接連接AC電源，傳感器可能燒壞或損壞。
· 如果由商業開關調節器供電，請確認電源的屏蔽地線(F.G.)端子切實接地。
· 當在傳感器附近使用有噪音的設備(開關調節器，變換馬達等)時，請將設備的屏蔽地線(F.G.)端子切實接地。
· 勿將電線與高壓線或電源線放在一起，或是置于同一線路上。這樣會因電感應而引起故障。
· 確認DC電源使用的是隔離變壓器。如果使用的是自耦變壓器(單線圈變壓器)，此產品或是電源會有損傷。
· 如果使用的電源中產生電涌，在電源上連接一個電涌吸收器，以吸收電涌。
· 0.3mm²以上的電纜全長可延長至50m(EX-FC1：10m以下)。但為減少噪音，使接線盡可能短。
· 請勿對電纜接合處或連接器直接施壓。
· 由于EX-FC1的輸出沒有裝備短路保護電路，請確認在規格內使用本產品，并注意不要錯誤接線。

其他

· 避免在易爆環境下使用本產品，因為本產品沒有防爆保護構造。
· 如果有氣泡注入檢測部件中，可能需一段時間檢測才能穩定，或者檢測甚至可能會不穩定。
· 工作后進行保養時，用軟布擦去光纖頭和安裝支架上的液體。如果液體殘留或涂在檢測表面和專用安裝支架上，操作可能不能正常進行。
· 電源接通后的短時間(滲漏傳感器：約30秒，EX-FC1：約0.5秒)內，請勿使用。
· 由于傳感器使用的非調制式紅外線LED，因此應十分注意外來光。切勿使檢測部件直接暴露在外來光中。
· 避免灰塵、污垢和水蒸氣。另外，不要在有有機溶劑的環境中使用本產品。
· 請勿將EX-F7□(-PN)和FX-FC1與油、油脂或有機溶劑，如稀釋劑等直接接觸。
· 如果在有靜電荷的地方使用傳感器，使用切實接地的金屬滲漏盤。
· 本傳感器僅適于室內使用。

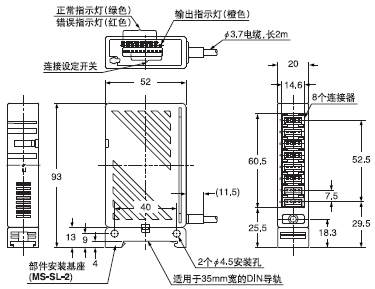

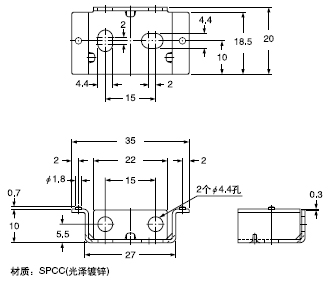

尺寸(單位：mm)

EX-F71(-PN)/EX-F72(-PN) 傳感器

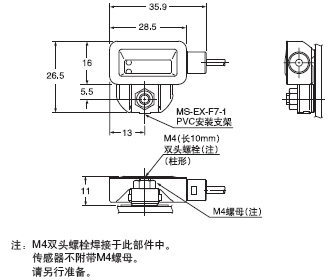

	帶SUS安裝支架的EX-F71(-PN)裝配尺寸

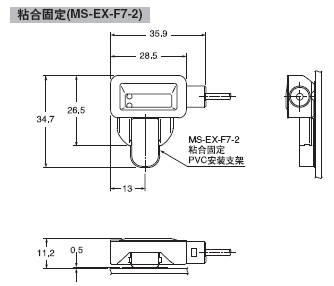

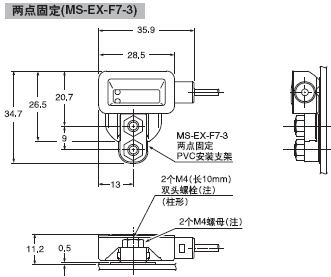

帶PVC安裝支架的EX-F72(-PN)裝配尺寸

注： M4雙頭螺栓焊接于此部件中。傳感器不附帶M4螺母。請另行準備。

EX-F61(-PN)/EX-F62(-PN) 傳感器

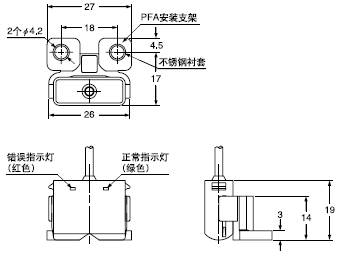

	帶PFA安裝支架的EX-F61(-PN)裝配尺寸

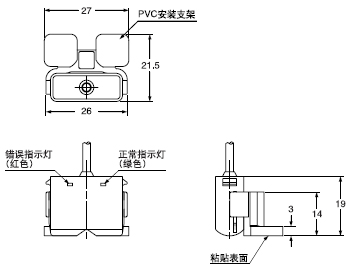

帶PVC安裝支架的EX-F62(-PN)裝配尺寸
