產品名稱：
|
神視NA40系列區域傳感器
|
|
型 號：
|
NA40系列
|
|
價 格：
|
0.00
|
|
品 牌：
|
神視
|
|
|
|

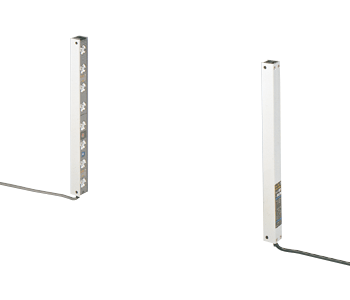

40mm光軸間距通用區域傳感器
NA40系列 特點：薄型和智能化
作為保障人身安全的檢測裝置使用時，請務必使用光幕傳感器。
有關光幕傳感器的詳情，請參閱《光幕傳感器篇產品目錄》。
特點
薄身體積僅為原有型號的1/3，節省了空間。
|
故障監控器當發生下列故障時，會產生自我診斷輸出，三色指示燈顯示故障狀況。
1 入光量減弱
NA40可監控因前端面上的灰塵或光軸未對齊造成的入光量減弱。
2 輸出晶體管故障
可監控任何輸出晶體管的故障
|
貼近安裝通過設定不同的投光頻率，可貼近安裝兩套傳感器，并防止相互間的干擾。
|
易于調整長度采用了組合結構，可改變光軸的數目。
生產現場的設計變動和維修更加方便。
|
牢固的鋁制外殼組件采用了鋁制外殼，保護構造達IP65。
|
用途
勿將本產品用于個人安全保護。
訂購指南
傳感器(傳感器不附帶匹配電纜。請另行訂購。)
| 種 類 |
形 狀 |
檢測距離 |
型 號 |
光軸數 |
檢測高度
(mm) |
輸 出 |
區
域
傳
感
器 |
 |
5m |
NA40-4 |
4 |
120 |
NPN
開路集電極
晶體管 |
| NA40-6 |
6 |
200 |
| NA40-8 |
8 |
280 |
| NA40-10 |
10 |
360 |
| NA40-12 |
12 |
440 |
| NA40-14 |
14 |
520 |
| NA40-16 |
16 |
600 |
| NA40-20 |
20 |
760 |
| NA40-24 |
24 |
920 |
帶
防
濺
帽 |
 |
NA40-4-H |
4 |
120 |
| NA40-6-H |
6 |
200 |
| NA40-8-H |
8 |
280 |
| NA40-10-H |
10 |
360 |
| NA40-12-H |
12 |
440 |
| NA40-14-H |
14 |
520 |
| NA40-16-H |
16 |
600 |
| NA40-20-H |
20 |
760 |
| NA40-24-H |
24 |
920 |
匹配電纜(傳感器不附帶匹配電纜。請另行訂購。)
| 形 狀 |
型 號 |
說 明 |
 |
NA40-CC3 |
長度：3m
重量： 約600g
(2根電纜) |
0.5mm2 3芯(受光器：4芯)橡皮電纜，一端
帶連接器，每套2根。
電纜外徑：φ 6.7mm
連接器外徑：最大φ 14mm
電纜顏色：灰色(適用于投光器)
電纜顏色：黑色(適用于受光器) |
| NA40-CC7 |
長度：7m
重量： 約950g
(2根電纜) |
附件
·MS-NA40-1(傳感器安裝支架)
四套支架
附帶4個M5桁架頭螺絲(長40mm)，
4個螺母和4個彈簧墊圈。 |
單個部件和聯裝部件可另行購買
| 品 名 |
光軸數 |
型 號 |
| 投光器 |
受光器 |
| 主單元 |
4 |
NA40-MUP |
NA40-MUP |
| 子單元 |
4 |
NA40-4SUD |
NA40-4SUD |
| 尾端部件 |
2 |
NA40-2EUP |
NA40-2EUP |
| 4 |
NA40-4EUP |
NA40-4EUP |
| 端帽(注) |
—— |
NA40-ECP |
NA40-ECP | 注：僅NA40-4或NA40-4-H必需。 |
NA40-4
 |
NA40-10
 | |
| 適用光軸 |
4光軸 |
6光軸 |
8光軸 |
10光軸 |
12光軸 |
14光軸 |
16光軸 |
20光軸 |
24光軸 |
| 保護外殼 |
型號 |
MC-
NA40-4 |
MC-
NA40-6 |
MC-
NA40-8 |
MC-
NA40-10 |
MC-
NA40-12 |
MC-
NA40-14 |
MC-
NA40-16 |
MC-
NA40-20 |
MC-
NA40-24 |
| 帶防濺帽 |
型號 |
MC-
NA40-4H |
MC-
NA40-6H |
MC-
NA40-8H |
MC-
NA40-10H |
MC-
NA40-12H |
MC-
NA40-14H |
MC-
NA40-16H |
MC-
NA40-20H |
MC-
NA40-24H |
| 前罩 |
型號 |
FC-
NA40-4 |
FC-
NA40-6 |
FC-
NA40-8 |
FC-
NA40-10 |
FC-
NA40-12 |
FC-
NA40-14 |
FC-
NA40-16 |
FC-
NA40-20 |
FC-
NA40-24 | 注：以上型號是指單件，而非套件。
配件(另售)
| 適用光軸 |
4光軸 |
6光軸 |
8光軸 |
10光軸 |
12光軸 |
14光軸 |
16光軸 |
20光軸 |
24光軸 |
| 狹縫透光罩 |
型號 |
OS-NA40-4 |
OS-NA40-6 |
OS-NA40-8 |
OS-NA40-10 |
OS-NA40-12 |
OS-NA40-14 |
OS-NA40-16 |
OS-NA40-20 |
OS-NA40-24 | 注：以上型號是指單件，而非套件。
| 品 名 |
型 號 |
說 明 |
| 適用于區域傳感器的大型指示燈 |
SF-IND |
傳感器上安裝大型指示燈，可從不同方向方便的觀察操作情況。詳情請與經銷商聯系 | 注：如果投光器和受光器需要同時安裝，則需要兩個SF-IND。
狹縫透光罩狹縫透光罩可保證投光或受光數，因而減少了相鄰傳感器間的相互干擾。當光束太強穿透檢測物體時也可使用。可用狹縫透光罩替換原有前罩。但是，使用狹縫透光罩后，檢測范圍會減小。
|
適用于區域傳感器的大型指示燈大型指示燈可方便地安裝于適用于區域傳感器的檢測頭 頂端，也可安裝于已使用的區域傳感器上。
檢測距離
·狹縫透光罩在投光側：1.3m
·狹縫透光罩在受光側：3m
·狹縫透光罩在兩側：0.8m
|
規格
| 光軸數 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
| 型 號 |
NA40-4 |
NA40-6 |
NA40-8 |
NA40-10 |
NA40-12 |
NA40-14 |
NA40-16 |
NA40-20 |
NA40-24 |
| 帶防濺帽 |
NA40-4-H |
NA40-6-H |
NA40-8-H |
NA40-10-H |
NA40-12-H |
NA40-14-H |
NA40-16-H |
NA40-20-H |
NA40-24-H |
| 檢測高度 |
120mm |
200mm |
280mm |
360mm |
440mm |
520mm |
600mm |
760mm |
920mm |
| 檢測距離 |
5m |
| 光軸間距 |
40mm |
| 檢測物體 |
φ 60mm以上透明體 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
| 消耗電流 |
投光器：30mA以下
受光器：60mA 以下 |
投光器：35mA以下
受光器：90mA以下 |
投光器：35mA以下
受光器：115mA以下 |
| 檢測輸出 |
NP N開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(檢測輸出和0V之間)
·剩余電壓：1.6V以下(流入電流100mA時) |
| 輸出工作 |
所有光軸入光時ON / 一個或多光軸遮光時OFF |
| 短路保護 |
裝 備 |
| 自我診斷輸出 |
NP N開路集電極晶體管
·最大流入電流：50mA
·外加電壓：30V DC以下(自我診斷輸出和0V之間)
·剩余電壓：1.6V以下(流入電流為50mA時) |
| 輸出工作 |
不穩定入射光狀態持續5s以上時，或輸出晶體管出現故障時OFF |
| 短路保護 |
裝 備 |
| 反應時間 |
12ms以下 |
| 指示燈 |
受光器上裝有三色指示燈
·檢測輸出工作狀態指示燈：紅色LED(一個或多個光軸遮光時亮起)
·穩定入射光指示燈：綠色LED(所有光軸穩定入光時亮起)
·不穩定入射光指示燈：黃色LED(一個或多個光軸不穩定入光時亮起)
※當輸出晶體管出現故障時，三色指示燈會同時閃爍 |
| 防干擾功能 |
裝 備(2臺傳感器可貼近安裝) |
| 保護構造 |
IP65(IEC) |
| 周圍溫度 |
－10～＋50°C(注意不可結露、結冰)，存儲：－10～＋60°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
太陽光：受光面照明度 11,000Rx，白熾燈：受光面照明度 3,500Rx |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 |
| 耐振動 |
頻率：10～55Hz，雙振幅：1.5mm，X，Y和Z各方向2小時 |
| 耐沖擊 |
加速度：100m/s2(約10G)，X，Y和Z各方向3次 |
| 投光二極體 |
紅外線LED(同步掃描系統) |
| 材質 |
保護外殼：鋁，部件盒：ABS，前罩：丙烯，透鏡：丙烯 |
| 電纜 |
0.5mm2 4芯(投光器：3芯)橡皮電纜長0.5m，一端帶圓型連接器
※與另售匹配電纜一起使用 |
| 電纜延長 |
0.5mm2以上的電纜全長可延長至100m，適用于投光器和受光器
(但2個投光器間防干擾電線可延長20m) |
| 重量(投光器和受光器合計) |
約400g |
約500g |
約630g |
約770g |
約890g |
約1,020g |
約1,150g |
約1,400g |
約1,660g |
| 帶防濺帽 |
約500g |
約630g |
約800g |
約990g |
約1,150g |
約1,330g |
約1,500g |
約1,840g |
約2,190g |
| 附件 |
MS-NA40-1(傳感器安裝支架)：1套適用于投光器和受光器，調整螺絲刀：1個 |
I/O電路圖和線路圖

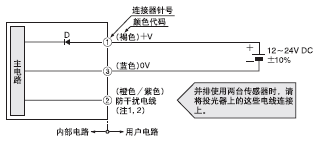

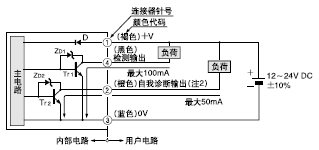

I/O電路圖
|

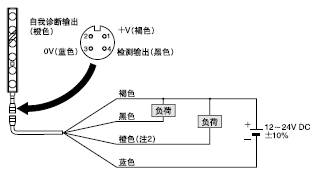

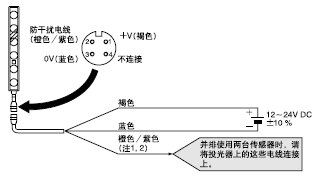

線路圖
|
符號… D ： 反向電源極性保護二極管
ZD1，ZD2 ： 電涌吸收齊納二極管
Tr1，Tr2 ： NPN輸出晶體管
注：
1) 若不使用防干擾電線(橙色/紫色)，請將其絕緣。
2) 請勿將投光器的防干擾電線(橙色/紫色)與受光器的自我診斷輸出電線(橙色)連接。這可能會引起損壞。 |
注：
1) 若不使用防干擾電線(橙色/紫色)，請將其絕緣。
2) 請勿將投光器的防干擾電線(橙色/紫色)與受光器的自我診斷輸出電線(橙色)連接。這可能會引起損壞。 |
檢測特性圖(典型)
平行移動特性(所有型號)垂直方向
水平方向
|
角度特性(所有型號)投光器角度特性
受光器角度特性
|
使用指南
· 請勿將本產品作為人體保護檢測設備使用。
· 需要將檢測設備作為按壓機器或人體保護的安全設備時，請使用符合OSHA、ANSI和IEC等標準，并且在各個地區或國家適用的人體保護產品。
· 如果將本產品作為人體保護檢測設備使用，會導致死亡或嚴重人身傷害。
· 請使用下列符合安全標準的產品。
Type 4: SF4B系列(《光幕傳感器篇產品目錄》)
Type 2: SF2B系列(《光幕傳感器篇產品目錄》)
安裝
· 請勿使用沒有前罩或外殼的傳感器。IP保護構造無法維持，并且組件之間可能發生接點錯誤。
· 安裝傳感器時，緊固扭矩應在1.96N·m以下。 |
頻率轉換開關設定
· 用隨附的螺絲刀調整頻率轉換開關，選擇合適頻率(在電源關閉狀態下)。
| 頻率轉換開關設定 |
| 投光器 |
受光器 |
 |
| 將投光器與受光器的開關設為 “1”，在其它設定下，傳感器無法正常發揮功能。
當兩套傳感器如右圖所示貼近安裝時，按下列方法設定開關。
1 選擇頻率
| |
頻率轉換開關設定 |
| 投光器 |
受光器 |
| 傳感器A |
 |
|
| 傳感器B |
 |
| |
2 連接傳感器A和B的防干擾電線(INTER LOCK)。
· 通常連接兩根0V線。
· 通常無須連接＋V線。
注： 傳感器A和B間整個線路距離須在20m內。投光器間防干擾電線長度和0V線長度也須小于20m。
將投光器與受光器的開關設為“1”，在其它設定下，傳感器無法正常發揮功能。
將傳感器A的投光器，受光器開關都設在“1”，而傳感器B為“2”，其它設定下，傳感器無法正常發揮功能。 |

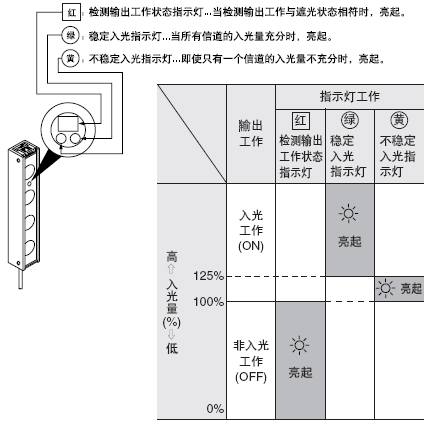

指示燈操作

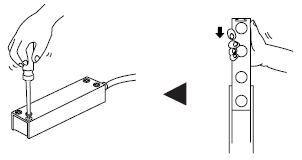

更改光軸數
1 將罩閉鎖裝置按箭頭方向滑入，并向上拉起前罩。
2 去掉后面的4個固定螺絲，用手將組件逐一拉上去。
3 準備好新的符合所需檢測高度的保護外殼和前罩。插入部件，連接端帽。
4 旋緊4個固定螺絲，插入前罩，將閉鎖裝置拉回。
注：
1) 連接部件前請務必關閉電源。否則，傳感器可能損壞。
2) 2光軸或4光軸部件的尾端部件，應在組件連接部頂端連接。
3) 一定要在4光軸的NA40-4或NA40-4-H頂端裝上端帽。
4) 保護外殼附帶罩閉鎖裝置和四個固定螺絲。 |

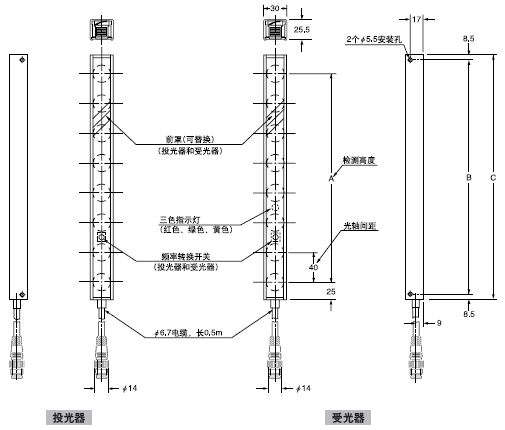

尺寸(單位：mm)
NA40-□ 傳感器
 |
| 型 號 |
A |
B |
C |
| NA40-4 |
120 |
163 |
180 |
| NA40-6 |
200 |
233 |
250 |
| NA40-8 |
280 |
313 |
330 |
| NA40-10 |
360 |
393 |
410 |
| NA40-12 |
440 |
473 |
490 |
| NA40-14 |
520 |
553 |
570 |
| NA40-16 |
600 |
633 |
650 |
| NA40-20 |
760 |
793 |
810 |
| NA40-24 |
920 |
953 |
970 | |

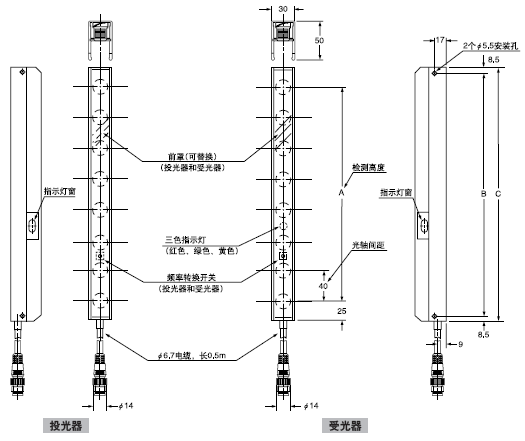

NA40-□-H 傳感器
 |
| 型 號 |
A |
B |
C |
| NA40-4-H |
120 |
163 |
180 |
| NA40-6-H |
200 |
233 |
250 |
| NA40-8-H |
280 |
313 |
330 |
| NA40-10-H |
360 |
393 |
410 |
| NA40-12-H |
440 |
473 |
490 |
| NA40-14-H |
520 |
553 |
570 |
| NA40-16-H |
600 |
633 |
650 |
| NA40-20-H |
760 |
793 |
810 |
| NA40-24-H |
920 |
953 |
970 | |

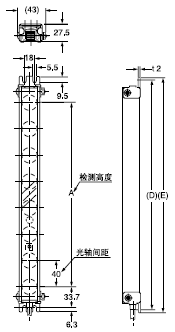

MS-NA40-1 傳感器安裝支架(附件)
|
 |
NA40-□安裝圖
帶防濺帽型(NA40-□-H)以同種方式安裝。
材質： 冷軋碳鋼(SPCC)(單面鍍鉻)
4個支架為一套
[附帶M5桁架頭螺絲(長40mm)、螺母及彈簧墊圈各4個。]
| 型 號 |
A |
D |
E |
| NA40-4(-H) |
120 |
200 |
210 |
| NA40-6(-H) |
200 |
270 |
280 |
| NA40-8(-H) |
280 |
350 |
360 |
| NA40-10(-H) |
360 |
430 |
440 |
| NA40-12(-H) |
440 |
510 |
520 |
| NA40-14(-H) |
520 |
590 |
600 |
| NA40-16(-H) |
600 |
670 |
680 |
| NA40-20(-H) |
760 |
830 |
840 |
| NA40-24(-H) |
920 |
990 |
1,000 | |
SF-IND 適用于區域傳感器的大型指示燈(另售)
|
 |
NA40-□安裝圖
帶防濺帽型(NA40-□-H)以同種方式安裝。
| 型 號 |
E |
F |
| NA40-4(-H) |
210 |
223 |
| NA40-6(-H) |
280 |
293 |
| NA40-8(-H) |
360 |
373 |
| NA40-10(-H) |
440 |
453 |
| NA40-12(-H) |
520 |
533 |
| NA40-14(-H) |
600 |
613 |
| NA40-16(-H) |
680 |
693 |
| NA40-20(-H) |
840 |
853 |
| NA40-24(-H) |
1,000 |
1,013 | |
|
|
|
