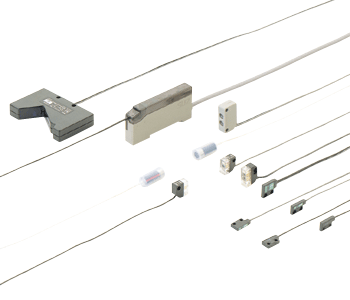

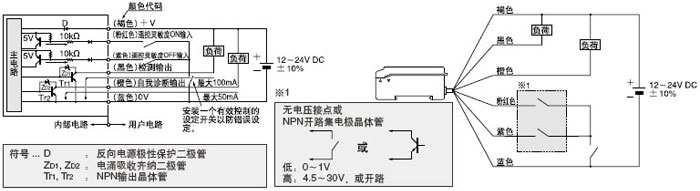

I/O電路圖

線路圖

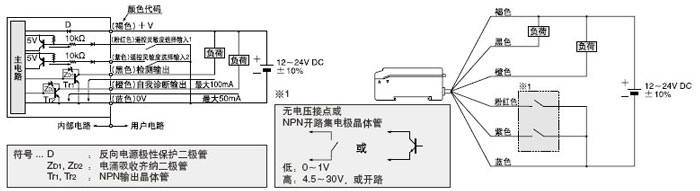

I/O電路圖

線路圖

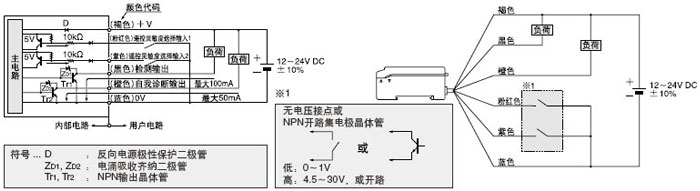

I/O電路圖

線路圖

I/O電路圖

線路圖

平行移動特性

角度特性

平行移動特性

角度特性

帶狹縫透光罩的平行移動特性 (0.5×3mm)

帶狹縫透光罩的平行移動特性 (1×3mm)

平行移動特性

角度特性

帶狹縫透光罩的平行移動特性 (0.5×3mm)

帶狹縫透光罩的平行移動特性 (1×3mm)

平行移動特性	角度特性
帶狹縫透光罩的平行移動特性 (0.5×3mm)	帶狹縫透光罩的平行移動特性 (1×3mm)

SH-22 擴散反射型

檢測領域特性

SH-32 擴散反射型

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
		如左圖所示，被檢測物體尺寸小于標準尺寸(白色無光澤紙50×50mm)時，檢測距離縮小。 為繪制左圖，使用的傳感器靈敏度應設定在100mm距離時，能檢測一張50×50mm的白色無光澤紙。

SH-72 玻璃電路板檢測傳感器	SH-82 標識傳感器
檢測領域特性	檢測領域特性
SH-82G 標識傳感器	SH-84 標識傳感器
檢測領域特性	檢測領域特性

SH-61R 耐化學品型
平行移動特性	角度特性	帶另售安裝支架的檢測領域特性(MS-SH6-2)

使用指南

檢測頭

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
請將檢測頭和專用放大器配套使用。

安裝

超薄型

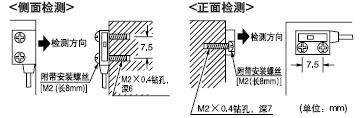

·使用轉孔螺絲

緊固扭矩應在0.14N·m以內。

·使用附帶螺絲和螺母

緊固扭矩應在0.14N·m以下。

適用于超小型，標識傳感器和玻璃電路板檢測傳感器

·當用螺絲安裝檢測頭時，緊固扭矩應在0.29N·m以下。

耐化學品型

·用M3螺絲安裝帶安裝支架的檢測頭。

· 用M4螺絲裝配帶另售安裝支架MS-SH6-2的檢測頭，從而形成限定檢測模式。

接線

· 剪切電纜末端

剝線器SU-CT1有助您裁切電纜并剝去電纜的被覆，為裁切電纜或剝去被覆，把電纜插進適當孔中(如右圖所示)，然后按下刃。

注： SH-61R的氟化樹脂被覆不能用SU-CT1剝去。

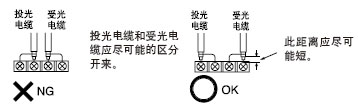

· 如果帶檢測頭的電纜需延長時，使用兩根至少同質的單芯屏蔽電纜。 如果用連接端子或連接器延長時，請參閱下圖。(屏蔽延長電纜外徑應為φ 1.45mm)

用連接端子連接

用金屬連接器連接

如果是耐化學品型檢測頭

· 切忌暴露于液態堿金屬(鈉，鉀，鋰等)，氟化氣(F2)，CIF3，OF2(包括氣態)等處使用。 ·如果延長電纜，延長部分不應暴露于化學品處。

與檢測頭電纜連接

按以下給出的步驟連接檢測頭。如果連接得不安全，傳感器不能正常工作。

步驟 工作 1) 拆除外罩 2) 用剝線器SU-CT1或鉗子剪切電纜末端，如右所示，請勿將內部導體的絕緣套剝除。 電纜剝線的標準規格在SU-7放大器側面給出。使用這個標準規格，可得到指定的電纜尺寸。 當裝運時，內部導體被拆開即不能再使用。請確保剪切電纜。 3) 放下電纜固定桿并將外部屏蔽電線正面插入放大器的插孔。電纜須豎直插入，不得彎曲。 4) 將電纜固定桿往后拉以固定電纜。 5) 將外罩蓋住SU-7放大器。

注意 · 固定后，如果未固定住且電纜被移動了，可重新固定，但如此，僅可一次。如果固定重復了3次以上，從步驟2開始重復過程。如果電纜固定后多次松動，注意電纜線頭可能會斷開，而導致連接失敗。 · 如果有一小段電纜留在了電纜入口里，在連接檢測頭電纜前取走。將放大器倒置，并輕敲孔的周圍。如果仍留在里面，撕下放大器底部封條，把它倒出來。(封條可再次使用)

安裝

如何安裝放大器

·1 將放大器后部安裝在放大器安裝支架(MS-DIN-2)上或寬35 mm的DIN導軌上。 2 按下放大器前部，將其安裝在放大器安裝支架(MS-DIN-2)或DIN導軌上。

緊固扭矩應在0.14N·m以下。

拆卸放大器

1 將放大器向前推。 2 提起放大器前端將其拆下。

接線

· 自我診斷輸出不裝備有短路保護電路。請勿將它與電源或容量負荷直接連接。

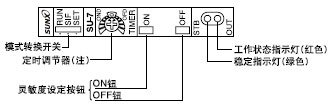

部件說明

注：如果是SU-75，則是外部同步轉換開關。

靈敏度設置

通常靈敏度設定

標準設定

傳感器通過按鈕來確定ON和OFF。基準值在ON和OFF之間自動設定。

設定步驟

步驟 操作 1) 將檢測頭設定在檢測范圍內。 2) 將模式轉換開關設定在“SET”。 3) 檢測物體存在時，按下“ON”按鈕。(3秒鐘內松開) 透過型 擴散反射型   4) 當傳感器確認為“ON”時，穩定指示燈(綠色)閃爍。 5) 檢測物體存在時，按下OFF按鈕。(3秒鐘內松開) 透過型 擴散反射型   6) · 如果“ON”和“OFF”之間的差異已足夠進行穩定檢測時，穩定指示燈閃2次。 · 如果“ON”和“OFF”之間的差異很微小以致不可能穩定檢測時，穩定指示燈持續閃爍。 (即使靈敏度可以設定且傳感器可正常工作，檢測也會模棱兩可。) 7) 將模式轉換開關設定在“RUN”檔。此時，靈敏度設定按鈕(“ON/OFF”按鈕)無效。即使錯按了按鈕，設定的靈敏度也不會改變。

無檢測物體且檢測出ON時

在上述步驟中，沒有檢測物體時按下“ON”按鈕，有檢測物體時按下“OFF”按鈕。

最大靈敏度的設定

全能設定

設定最大靈敏度。注意，如果是擴散反射型時，若存在背景物體，則檢測輸出即使沒有檢測物體也會變成ON。

設定步驟

步驟 操作 1) 確定傳感器未接收到光線。 2) 將模式轉換開關設定在“SET”。 3) 入光時O N 模式時， 按下“ON”按鈕。 非入光時ON模式時，按下“OFF”按鈕。 4) 當傳感器確定輸入時，穩定指示燈(綠色)閃爍。 5) 非入光時ON模式時，按下“OFF”按鈕。 入光時O N 模式時， 按下“ON”按鈕。 6) 當傳感器確定輸入時，穩定指示燈(綠色)閃爍。 7) 將模式轉換開關設定在“RUN”。

無檢測物體且檢測出ON時

在上述步驟中，沒有檢測物體時按下“ON”按鈕，有檢測物體時按下“OFF”按鈕。

利用外部輸入設定靈敏度

遙控靈敏度設定(僅SU-77)

靈敏度可用遙控靈敏度設定輸入設定，不需按按鈕。(不存在外部靈敏度轉換模式。)

設定步驟

步驟類同于按鈕設定，除了不用按鈕之外，遙控靈敏度設定輸入線被短路成0V。模式轉換開關可設定在“SET”或“RUN”上。

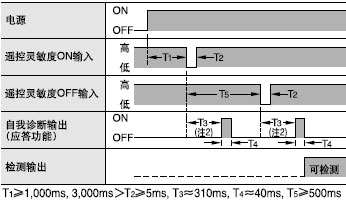

時間表 當傳感器確定ON輸入或OFF輸入后，自我診斷輸出保持ON約40ms。 如果ON和OFF之間的差異(入光量之間的差異)很微小，以致于不能穩定檢測時，它不變?yōu)镺N。

注：1) 信號條件…低： 0～1V，高：4.5～30V或開路。輸入電阻：10kΩ。 2) 在T3中請勿移動物體等或改變入光量。

檢測細微差異的靈敏度
限定靈敏度的設定
細微檢測的設定只有在沒有檢測物體時，按一下按扭。
檢測微小物體 不檢測背景的穩定檢測
設定步驟
步驟 操作 1) 在無檢測物體和穩定受光條件下設定傳感器。 透過型 擴散反射型 標識傳感器 2) 將模式轉換開關設定在“SET”。 3) 按下“ON”或“OFF”按鈕3秒以上，基準值會比沒有檢測物體時降低或提高15%，如右圖所示。(請注意輸出工作不能相反。)例如，檢測微小物體時應按下“ON”按鈕。 4) 將模式轉換開關設定在“RUN”。
檢測細微差異的靈敏度
靈敏度轉換
如果在物體存在或物體缺少狀態下入射光穩定，把基準值轉換至此狀態，即使入射光在其他狀態下不穩定，仍可進行穩定檢測。設定水平同限定靈敏度的設定。但是，由于工作水平是在一般靈敏度設定后轉換的，輸出工作是可選的。
設定步驟
步驟 操作 1) 按以下標準設定步驟設定靈敏度。 (如靈敏度的余量很小時，不能進行靈敏度轉換。) 2) 將模式轉換開關設定在“SIF”。 3) 按下在穩定受光狀態的靈敏度設定按鈕。例如，對于擴散反射型傳感器，如果存在背景物體，只有在背景物體被檢測后按下按鈕。 4) 將模式轉換開關設定在“RUN”。
檢測細微差異的靈敏度
· SU-79能保存4檔靈敏度水平，可按您的需要進行選擇。
靈敏度保存
步驟 操作 1) 將模式轉換開關設定在“SET”。 2) 用遙控靈敏度選擇輸入1和2，高或低來指定保存靈敏度的信道。 接線 信號狀態 信道選擇 低：0～1V 高：4.5～30V或開路 輸入電阻：10kΩ 3) 設定靈敏度。 4) 指定另一信道，再次設定靈敏度。 5) 將模式轉換開關設定在“RUN”。
靈敏度轉換
步驟 操作 1) 將模式轉換開關設定在“RUN”。 2) 用遙控靈敏度選擇輸入1和2，高或低來指定您希望選擇的信道。
檢測細微差異的靈敏度
· 設定靈敏度后，穩定性的余量也確定了，當模式轉換開關從“SET”變?yōu)椤癝IF”或“RUN”時，穩定指示燈(綠色)閃爍。閃爍的次數表明穩定性的余量。
閃爍次數 0 1 2 3 4 5 余量(%) (與基準值相應的余量) 15 以下 15～30 30～45 45～60 60～75 75以上
外部同步功能(僅SU-75)

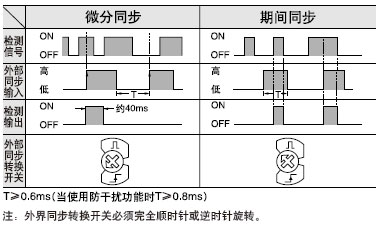

· 外部同步功能要用來控制檢測同步。可用微分同步或期間同步。
外部同步功能(僅SU-75)

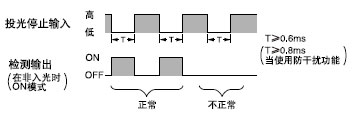

· 投光停止輸入(紫色)短路成0V時，停止投光。由于無檢測物體時檢測輸出能設為ON/OFF，此功能可用于起始檢測。短路至0V，并打開輸入，不斷重復。如果檢測輸出按此操作，則傳感器工作良好，否則相反。
外部同步功能(僅SU-75)

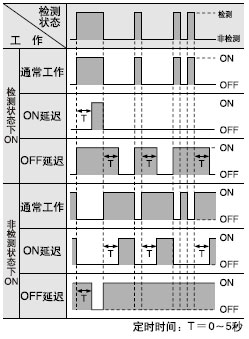

· 每種SU-7系列的放大器(除SU-75)都裝備有一個可調節ON/OFF延遲定時器(0～5秒)。
ON延遲
由于只有長信號顯示，如果線受阻，或者是需運行很長時間的物體，此功能可用于檢測。
OFF延遲
因為輸出信號延續一個固定時間間隔，當輸出信號太短以致于連接設備不能反應時，則此功能有用。
定時時間的設定
旋轉計時調節器來調節ON或OFF延遲的持續時間。 注： 在“SET”模式下調節計時器，而不允許在“SIF”或“RUN”模式下調節。
防干擾功能
· 每個SU-7放大器都裝備有防干擾功能。通過設定不同的投光頻率，檢測頭可貼近安裝。(最多兩個)
設定
步驟 操作 1) 將模式轉換開關設定在“SET”。 2) 同時按住“ON”和“OFF”按鈕2秒以上，穩定指示燈(綠色)閃爍。 3) 按下“ON”按鈕。(穩定指示燈閃爍2次)[反應時間：0.6ms以下(注1)] 4) 將模式轉換開關設定在“RUN”。(可完成一臺放大器的設定。) 5) 第2臺放大器重復步驟1和2。   6) 按下“OFF”按鈕。(穩定指示燈閃爍2次)[反應時間：0.8ms以下(注1)] 7) 將模式轉換開關設定在“RUN”。(設定完成。)
取消
步驟 操作 1) 同時按住“ON”和“OFF”按鈕2秒以上，穩定指示燈(綠色)閃爍。 2) 再次同時按住“ON”和“OFF”按鈕(穩定指示燈閃爍2次)。
注：1) 防干擾功能增加應差和反應時間。設定之后，確保檢查工作。 注：2) 當透過型傳感器使用防干擾功能時，通過標準設定，限制設定或轉換設定來設定靈敏度。

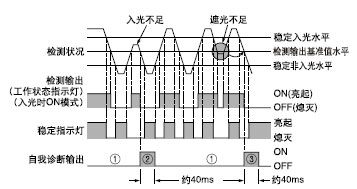

自我診斷功能
· 傳感器檢查入光量，如果因灰塵，污垢或光軸未對齊而使強度降低，則會產生輸出。
1) 自我診斷輸出晶體管在穩定檢測時保持在“OFF”狀況。 2) 當檢測輸出變化時，如入光量未達到穩定受光或穩定非入光水平，自我診斷輸出變?yōu)镺N，在約40ms后它將自動恢復。另外，當檢測輸出由入光變?yōu)榉侨牍?遮光)狀態時，自我診斷輸出會發生變化。(檢測輸出的操作不會受到影響) 3)在非入光(遮光)不足情況下，在自我診斷輸出變?yōu)镺N之前有一段延續時間。
自我診斷功能
· 電源接通后的短時間(0.5秒)內，請勿使用。 請在電纜上安裝鐵氧體磁芯

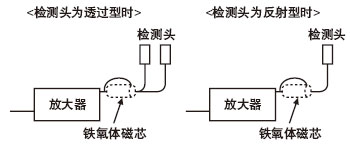

在放大器側附近安裝鐵氧體磁芯 。此時，請將檢測頭電纜繞成2卷
使用鐵氧體磁芯時，請準備好下述產品1（或類似產品）。 <推薦產品> ESD-SE-110[NEC東金株式會社生產]

尺寸(單位：mm)

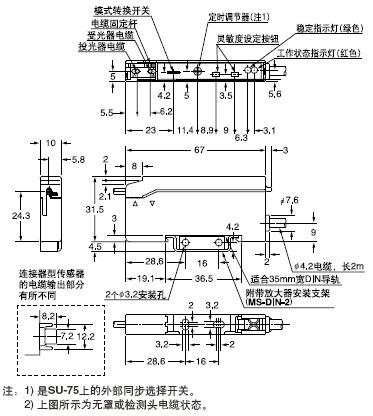

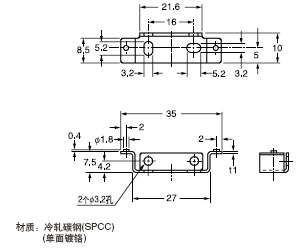

SU-7□(放大器) 使用附加放大器安裝支架的裝配尺寸	MS-DIN-2(放大器安裝支架(放大器附件))

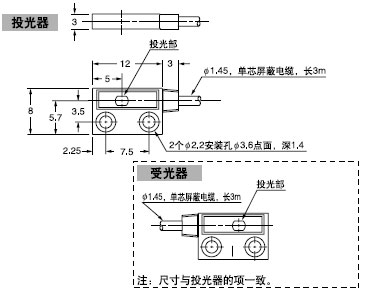

SH-21(檢測頭)	SH-21E(檢測頭)

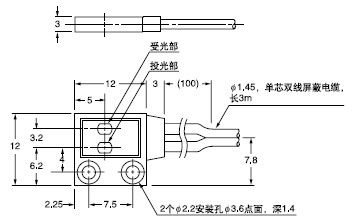

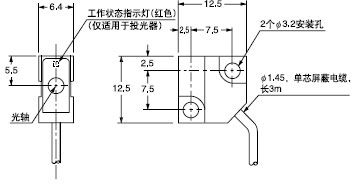

SH-31R SH-31G SH-33R(檢測頭)	SH-22(檢測頭)

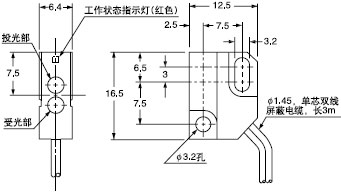

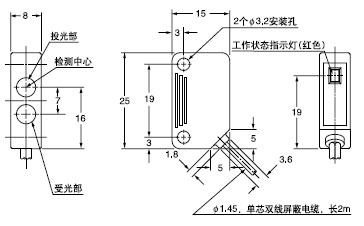

SH-82R SH-82G SH-84R(檢測頭)	SH-32R(檢測頭)

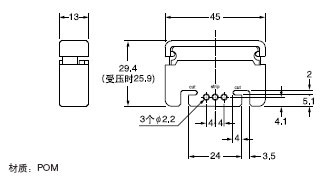

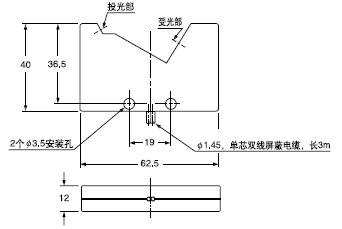

SH-72(檢測頭)	SU-CT1(剝線器(放大器附件))

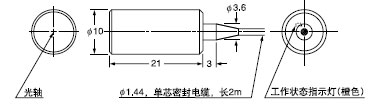

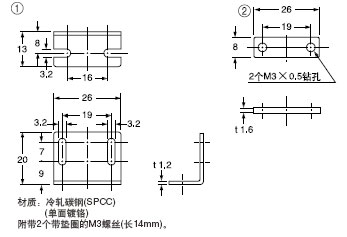

SH-61R(檢測頭)	MS-DS-1(檢測頭安裝支架(另售))

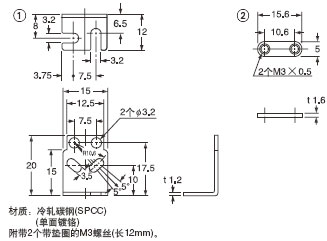

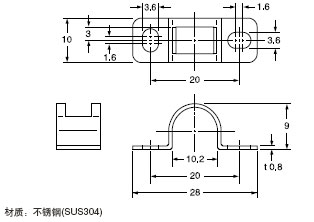

MS-SH6-1(檢測頭安裝支架(SH-61R附件))	MS-SS3-1(檢測頭安裝支架(另售))

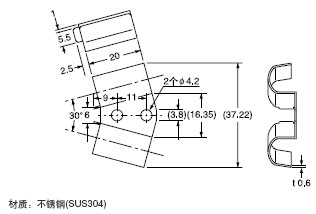

MS-SH6-2(檢測頭安裝支架(另售))
