牢固U形光電傳感器

RT-610系列

特點：適合地址讀取和檢測裁切標記











不需光軸對齊

投光器和受光器安置在同一個傳感器內，因此不需要光軸對齊。

多種產品

具有檢測距離分別為10mm，20mm和50mm的三種型號。檢測距離為10mm和20mm，同時備有紅色LED型和綠色LED型以進行標記檢測。

RT-610-10□	RT-610-20□	RT-610-50

牢固的壓鑄外殼

牢固的壓鑄外殼可靠性極高。

用途

地址讀取	檢測裁切標記	檢測重疊的紙
可用來確定運輸設備的位置，如起重機等。	可檢測透明薄膜上的裁切標記。	檢查各種印刷機的送紙。

訂購指南

種類		形狀	檢測距離	型號	輸出	投光二極體
10 mm 檢 測 距 離			10mm(固定)	RT-610-10	通用NPN晶體管	紅外線LED
	適 用 于 標 識 檢 測			RT-610-10R		紅色LED
				RT-610-10G		綠色LED
20 mm 檢 測 距 離			20mm(固定)	RT-610-20		紅外線LED
	適 用 于 標 識 檢 測			RT-610-20R		紅色LED
				RT-610-20G		綠色LED
50 mm 檢 測 距 離			50mm(固定)	RT-610-50		紅外線LED

5m電纜長度型

備有5m電纜長度型。(標準：1m或2m)。

型號表

種類		標準	5m電纜長度型
10mm檢測距離		RT-610-10	RT-610-10-C5
	標識檢測	RT-610-10R	RT-610-10R-C5
		RT-610-10G	RT-610-10G-C5
20mm檢測距離		RT-610-20	RT-610-20-C5
	標識檢測	RT-610-20R	RT-610-20R-C5
		RT-610-20G	RT-610-20G-C5
50mm檢測距離		RT-610-50	RT-610-50-C5

規格

種類		U形透過型
					用于標識檢測
型號		RT-610-10	RT-610-20	RT-610-50	RT-610-10R	RT-610-20R	RT-610-10G	RT-610-20G
檢測距離(固定)		10mm	20mm	50mm	10mm	20mm	10mm	20mm
檢測物體		φ4mm以上的不透明體			φ4mm以上的不透明體或半透明體
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		40mA以下
輸出		NP N 通用晶體管 ·最大流入電流：80mA ·剩余電壓：1V以下(流入電流為80mA時)
輸出工作		裝備兩個輸出，入光時ON／遮光時ON
反應時間		0.1ms以下	1ms以下	0.1ms以下	0.1ms以下	1ms以下	0.1ms以下	1ms以下
工作狀態指示燈		紅色LED(受光條件下亮起)
靈敏度調節器		持續可變調節器		－	持續可變調節器
環 境 性 能	保護構造	IP62 (IEC)	IP66 (IEC)		IP62 (IEC)	IP66 (IEC)	IP62 (IEC)	IP66 (IEC)
	周圍溫度	－10～＋60°C(注意不可結露、結冰)，存儲：－10～＋60°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度 3,500x (RT-610-20R/20G：1,000x)
	耐振動	頻率：10～55Hz，雙振幅：1.5mm，X,Y和Z各方向2小時
	耐沖擊	加速度：500m/s2(約50G)，X,Y和Z各方向3次
投光二極體		紅外線LED(調制式)			紅色LED(調制式)		綠色LED(調制式)
投光波峰波長		950μm	940μm	950μm	680μm		570μm
外殼接地		懸浮	電容器接地	懸浮	懸浮	電容器接地	懸浮	電容器接地
材質		外殼：壓鑄鋁
電纜		0.3mm2 4芯橡皮電纜，長1m(RT-610-20，RT-610-20R，RT-610-20G：長2m)
電纜延長		0.3mm2以上的電纜全長可延長至100m
重量		約150g	約240g	約180g	約150g	約240g	約150g	約240g
附件		調整螺絲刀：1個(RT-610-20□附件)，絕緣裝配：1套(RT-610-20□附件)

I/O電路圖和線路圖

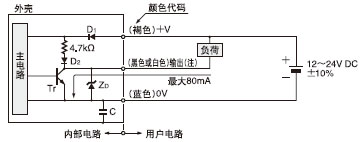

I/O電路圖
注：輸出不裝備短路保護電路。 請勿將它與電源或電容負荷直接連接。
符號…D1 ： 反向電源極性保護二極管            D2 ： 反向電流保護二極管            ZD ： 電涌吸收齊納二極管            Tr ： NPN輸出晶體管            C ： 電容器(RT-610-10□和RT-610-50上不裝備)	輸出工作 顏色代碼 輸出工作 黑色 入光時ON 白色 遮光時ON

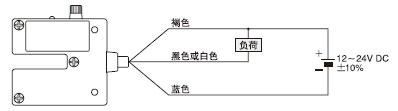

線路圖

使用指南

外殼接地

· RT-610-20□用電容器接地以提高噪音免疫力，在下列情況下使用附屬絕緣裝配。
(RT-610-10□和RT-610-50采用懸浮接地法，不需要絕緣裝配。)
★ 在傳感器附近有產生高頻噪音的超聲波焊接機、點式焊接機等設備，以及傳感器安裝在金屬類的電導體上等情況。
另外，請勿使用裝備在自動變壓器上(單繞線變壓器)的電源，否則會有危險。

其他

· 輸出不裝備短路保護電路，請勿將它與電源或電容器直接連接。
· 電源接通后的短時間(50ms)內，請勿使用。

尺寸(單位：mm)

RT-610-10□ 10mm檢測距離型

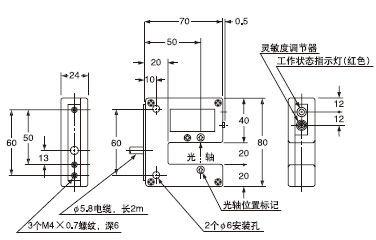

RT-610-20□ 20mm檢測距離型

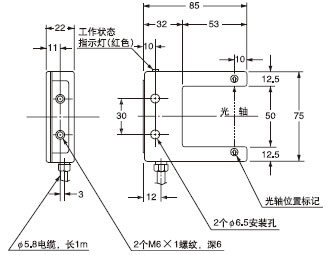

RT-610-50 50mm檢測距離型
