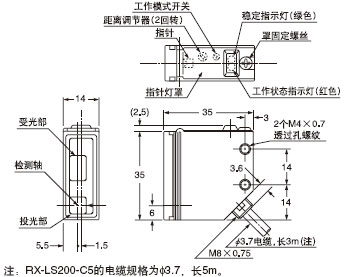

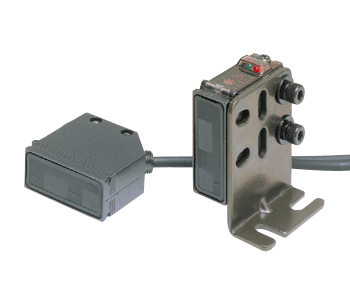

距離設定反射型光電傳感器

RX-LS200系列

特點：在一定距離內對不同顏色物體進行檢測

不受顏色的影響

物體的顏色或尺寸不影響檢測效果。

不受顏色的影響

防水

其保護構造達到IP67(IEC)，所以可以用水沖洗。裝有傳感器的設備也可用水沖洗。
注：但是，請注意，如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。

不受背景的影響

因為采用測距式，不檢測設定距離后面的背景。

不受背景的影響

牢固

牢固的外殼是由壓鑄鋅合金制成。

不受灰塵的影響

因與入光量沒有關系，檢測性能不太受灰塵的影響。

不受灰塵的影響

高速反應時間：1ms

能應用于高速流水線。

距離設定式的原理

距離設定反射型	限定反射型	擴散反射型
傳感器檢測的檢測距離是由入射光角度決定的，而與入光量無關。	這種傳感器只能檢測位于投光層和受光層交疊區的物體。這種檢測會受到物體表面反射性的影響。	檢測距離隨檢測物體的反射性和尺寸而改變。

用途

檢測杯蓋	停車庫里的安全寄存

訂購指南

種類

形狀

檢測距離

型號

輸出

NPN輸出型

50～200mm

RX-LS200

NPN開路集電極晶體管

5m電纜長度

RX-LS200-C5

PNP輸出型

RX-LS200-P

PNP開路集電極晶體管

附件

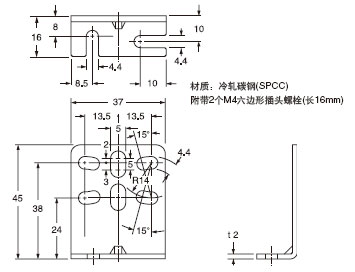

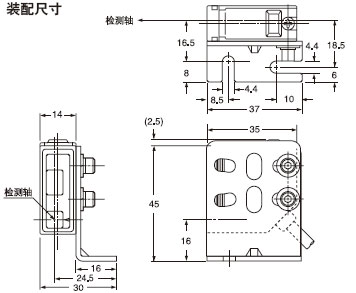

·MS-RX-1(傳感器安裝支架)

附帶2個M4 六邊形插頭螺栓(長16mm)

配件(另售)

品名	型號	說明
窄視角狹縫透光罩	OS-RXL-1	狹縫尺寸	2.5×24mm	因橫向視界狹小，不易受檢測物體周圍狀態影響。
	OS-RXL-2		3.0×24mm
	OS-RXL-3		3.5×24mm

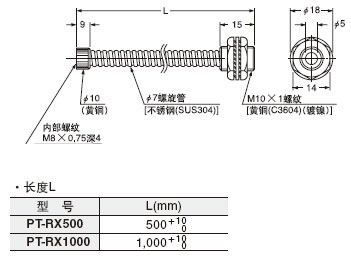

保護管	PT-RX500	長度	500mm	使電纜免受外力影響。因由不銹鋼制成，不會生銹。
	PT-RX1000		1,000mm

窄視角狹縫透光罩	保護管
·OS-RXL-□	·PT-RX500 ·PT-RX1000

規格

		距離設定式·限定反射型
種類		NPN輸出型	PNP輸出型
型號		RX-LS200(-C5)	RX-LS200-P
檢測距離		50～200mm(用50×50mm白色無光澤紙)
應差		工作距離的10%以下(用50×50mm白色無光澤紙)
重復精度		沿檢測軸：1mm以內，垂直于檢測軸：0.5mm以內
電源電壓		12～24V DC±10% 脈動P-P10%以下
消耗電流		40mA以下
檢測輸出		NP N開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1.5V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)	PN P開路集電極晶體管 ·最大源電流：100mA ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓：1V以下(源電流為100mA時) 0.4V以下(源電流為16mA時)
輸出工作		可在入光時ON或非入光時ON之間切換
短路保護		裝備	----------
反應時間		1ms以下
工作狀態指示燈		紅色LED(輸出ON時亮起)
穩定指示燈		綠色LED(穩定入光或穩定非入光時亮起)
距離調節器		2回轉機械調節器
環境性能	保護構造	IP67(IEC)
	周圍溫度	－25～＋60°C(注意不可結露、結冰)，存儲：－30～－70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,500x
	耐電壓	AC1,000V 1分鐘，所有電源連接端子和外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～500Hz，雙振幅：1.5mm(最大10G)，X,Y和Z各方向2小時
	耐沖擊	加速度：500 m/s² 約50 G)，X,Y和Z各方向3次
投光二極體		紅外線LED(調制式)
投光波峰波長		880μm
材質		外殼：壓鑄鋅合金，指示燈罩：聚醚砜，透鏡：聚碳酸酯
電纜		0.15mm² 3芯防油、耐冷熱絕緣橡皮電纜，長3m(RX-LS 200-C5為5m)
電纜延長		0.3 mm² 以上的電纜全長可延長至100m
重量		約85g
附件		MS-RX-1(傳感器安裝支架)：1套，調整螺絲刀：1個

I/O電路圖和線路圖

NPN輸出型

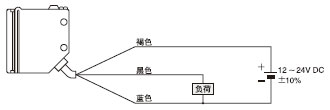

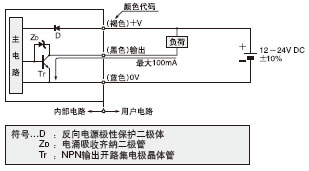

I/O電路	線路圖

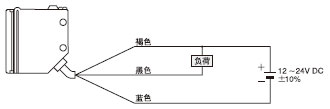

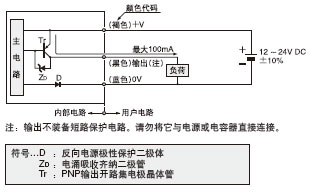

PNP輸出型
I/O電路圖	線路圖

檢測特性圖(典型)

檢測領域特性
· 設定距離：200mm(水平)	· 設定距離：200mm(垂直)	·設定距離：150mm(水平)

· 設定距離：150mm(垂直)	· 設定距離：150mm狹縫透光罩(水平)	· 設定距離：150mm狹縫透光罩(垂直)

檢測特性圖(典型)

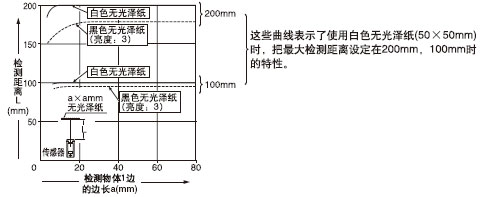

檢測物體尺寸和檢測距離之間的相互關系

投光特性

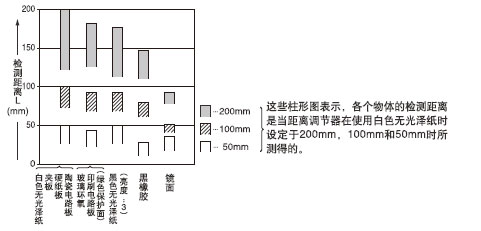

材質(50×50mm)和檢測距離之間的相互關系

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

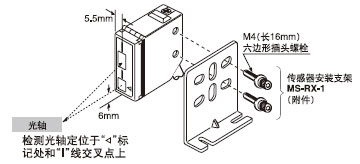

安裝

· 緊固扭矩應在1.17N·m以內。

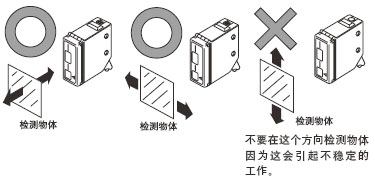

· 請注意必須根據物體運動的方向安裝傳感器。

· 當檢測有光澤物體(鋁或銅箔)或表面有光澤或覆膜物體時，請注意當物體角度的微小變化或因物體表面有褶皺時檢測的情況。
· 當有光澤物體放在傳感器下時，使之略向上傾斜，避免傳感器的錯誤工作。
· 如果背景處有有光澤的物體，背景物角度的細微變化都會引起錯誤工作。在這種情況下，把傳感器安裝在斜面上，確認實際檢測物體的操作。
· 請勿將傳感器安裝在離物體50mm以內，因為在這距離內，檢測不穩定。

接線

· RX-LS200-P的輸出不裝備短路保護電路。請勿將它與電源或容量負荷直接連接。

其他

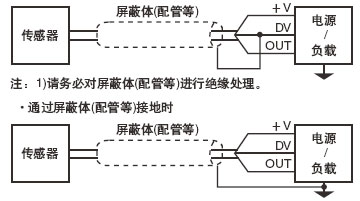

· 電源接通后的短時間(50ms)內，請勿使用。請將屏蔽體(配管等)接到電源OV上，或者接地。
· 通過屏蔽體(配管等)接到電源OV上時

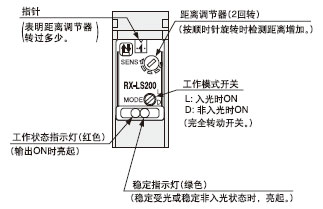

距離調節<調節器>

<調節步驟>

步驟	說明	距離調節器
1)	將距離調節器完全逆時針方向旋轉至最小檢測距離位置(約50mm)。 (請勿過分旋轉。)
2)	在距傳感器一定距離放置檢測物，按順時針方向逐漸旋轉至“A”點，使傳感器變為受光狀態。
3)	移走物體，按順時針方向旋轉距離調節器，找出在僅有背景的情況下，使傳感器變為受光狀態的“B”點。 (即使調節器已完全順時針方向旋轉，傳感器仍未進入受光狀態，“B”點即為這個點。)
4)	穩定檢測物體的最佳位置是“A”和“B”的中間點。
