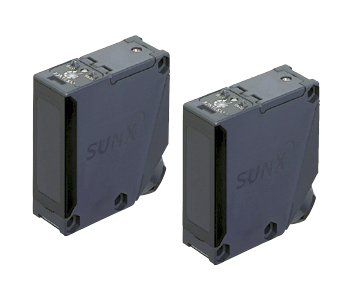

距離設定反射型光電傳感器

EQ-500系列

2.5m的長距離檢測性能。不易受顏色或光澤影響的穩定檢測。(免電源型已獲得CCC 認證)

長距離檢測！

2.5m的可調節距離允許足夠空間的安裝。1m的檢測距離型也同樣適用。近距離使用時簡易調節距離以適合您的需求。

方便的定時功能型	多電壓 (EQ-50□)	不易受背景物體影響
備有帶ON延遲/OFF延遲定時器型。 OFF延遲在連接設備反應慢等時有用，而ON延遲對長時間運行的檢測物體有用。 ·工作：ON延遲，OFF延遲 ·定時時間：0.1～5秒(可進行單獨設定)	由于可以連接24～240V的交流電源和12～240V的直流電源，所以幾乎可使用任何電源。這一特點使得本傳感器可在全世界使用。	由于本傳感器使用2段光電二極管可調節距離系統，不會檢測預設檢測區域以外的物體，即使有人在后部走動或背景處有其他機器或傳送帶也不會出現故障。注：1) 如果背景有鏡面體和類似于鏡面體的物體，可能發生錯誤操作，請注意。(參閱PDF P.125)

推出具有BGS/FGS功能的新直流電壓型 (EQ-51□)	耐顏色和角度變化
我們在傳感器中添加了具有NPN和PNP晶體管輸出的直流電源型。其BGS/FGS功能控制背景效果，使檢測更為穩定。	最先進的光學系統。與傳統產品相比，不容易受到物體角度和光澤的影響，物體為白色或黑色都可以在一定距離進行檢測。 (設定距離為2m時的白色無光澤紙與亮度為5的無光澤紙(灰色)的檢測距離差為5%。)

調節器帶有指示燈，易于設定	簡便的端子座型
裝備有帶指示燈的2回轉調節器，可簡單設定短或長檢測距離。	使用不會產生浪費的端子座布線方式。

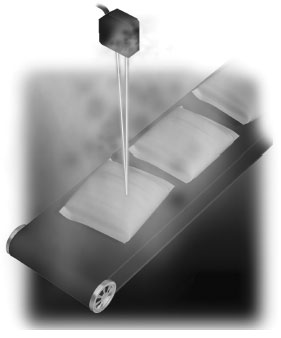

即使在有水或者在多塵的惡劣環境下也可穩定檢測

不易受鏡頭污染的影響	防水
即使鏡頭有點被灰塵弄臟，工作區仍將穩定、一致的進行檢測，即使是檢測物體離部件正面很近也是如此。	具有IP67(IEC)保護構造。可以在有水花飛濺的地方使用。

BGS/FGS功能可使設置最具挑戰性！

BGS功能最適合下列情況

無背景
當物體和背景分隔時

BGS功能最適合下列情況

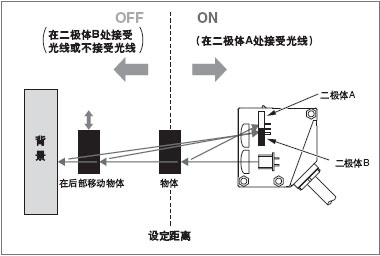

BGS (Background suppression) 功能
當在受光二極體(2段二極體)的位置A接受光線時，傳感器將辨別出物體存在。
如果物體和背景遠離時也可用。
如果更改背景顏色或有人從傳送帶通過時也不受影響。

FGS功能最適合下列情況

有背景
當物體和背景緊靠時
當物體有光澤或不平整時

FGS功能最適合下列情況

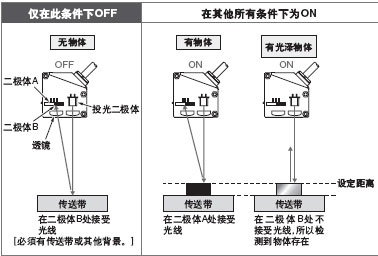

FGS (Foreground suppression) 功能
當在受光二極體(2段二極體)的位置B接受光線時，傳感器將辨別出沒有物體(檢測到傳送帶)。
如果物體和背景緊靠時，或者物體有光澤或不平整時，此功能可用。但是，如果沒有背景(傳送帶等)，則無法檢測。
FGS (Foreground suppression) 功能

用途

檢測漏斗內部水平面設定物體的距離，可在不考慮顏色的情況下檢測漏斗內剩余物的容量。	確認傳送帶上包裹的通過即使包裹尺寸和顏色不同仍可精確檢測。

訂購指南

種類		形狀	檢測距離	型號	電源電壓	輸出	定時器功能
多電壓			0.1～2.5m	EQ-501	24～240V AC ±10% 或 12～240V DC ±10%	繼電器接點1a	-
	定時器		0.1～2.5m	EQ-501T			ON延遲/OFF延遲定時器（定時時間：0.1～5秒）
			0.1～1.0m	EQ-502
	定時器		0.1～1.0m	EQ-502T			ON延遲/OFF延遲定時器（定時時間：0.1～5秒）
直流電壓			0.1～2.5m	EQ-511	12～24V DC ±10%	NPN開路集電極晶體管 PNP開路集電極晶體管（帶有雙輸出）	-
	定時器		0.1～2.5m	EQ-511T			ON延遲/OFF延遲定時器（定時時間：0.1～5秒）
			0.1～1.0m	EQ-512			-
	定時器		0.1～1.0m	EQ-512T			ON延遲/OFF延遲定時器（定時時間：0.1～5秒）

配件(另售)

品名	型號	說明
傳感器安裝支架	MS-EQ5-01	立式/倒裝式安裝支架

傳感器安裝支架
·MS-EQ5-01

附2個帶墊圈的M5
（長30mm）螺絲和2個螺母。

規格

種類

多電壓

直流電壓

型號

帶定時器

EQ-501

EQ-501T

EQ-502

EQ-502T

EQ-511

EQ-511T

EQ-512

EQ-512T

可調節距離(注1)(注2)

0.2～2.5m

0.2～1.0m

0.2～2.5m

0.2～1.0m

檢測距離(在最大設定距離處)(注2)

0.1～2.5m

0.1～1.0m

0.1～2.5m

0.1～1.0m

應差

工作距離的10%以下

電源電壓

24～240V AC±10%或12～240V DC±10%
脈動P-P10%以下

12～24V DC±10% 脈動P-P10%以下

消耗電力／電流

AC:4VA以下
DC:3W以下

AC:5VA以下
DC:4W以下

AC:4VA以下
DC:3W以下

AC:5VA以下
DC:4W以下

45mA以下

輸出

繼電器接點1a
·斷開容量：250V AC 3A(電阻負荷)
30V DC 3A(電阻負荷)
·電子壽命：10萬次以上轉換操作
(轉換頻率1,200次工作/小時)
·機械壽命：5,000萬次以上轉換工作
(轉換頻率18,000次工作/小時)

NPN開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1.0V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時)
PNP開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下(輸出和＋V之間)
·剩余電壓：1.0V以下(源電流為100mA時)
0.4V以下(源電流為16mA時)

輸出工作

可在檢測時ON與非檢測時ON之間切換

短路保護

裝備

反應時間

20ms以下(取決于EQ-50□T的設定定時時間)

2ms以下(取決于EQ-51□T的設定定時時間)

工作狀態指示燈

橙色LED(輸出ON時亮起)

穩定指示燈

綠色LED(穩定工作狀態下亮起)

距離調節器

帶指示燈的2回轉機械調節器

檢測模式

可轉換為BGS或FGS功能

定時功能

裝備可變
(0.1～5秒)
ON延遲/OFF
延遲定時器

自動防干擾功能

裝備(注3)

環
境
性
能

保護構造

IP67(IEC)

周圍溫度

－20～＋55°C(注意不可結露，結冰)，存儲：－30～＋70°C

周圍濕度

35～85%RH，存儲：35～85%RH

周圍照明度

白熾燈受光面照明度：3,000

x以下

耐電壓

AC 2,000V 1分鐘
(充電部端子、非充電金屬部、接點輸出的相互之間)
AC 1,000V 1分鐘(接點之間)

絕緣電阻

100MΩ以上，基于DC 500V 的高阻表
(充電部端子、非充電金屬部、接點輸出的相互之間以及接點之間)

耐振動

頻率10～55Hz，雙振幅1.5mm X,Y和Z各方向2小時

耐沖擊

加速度：500m/s²(約50G)，X, Y和Z各方向3次

投光二極體

紅外線LED(發光波高峰值：855nm，調制式)

受光二極體

2段光電二極管

材質

外殼：ABS，前蓋：聚碳酸酯，顯示罩：聚碳酸酯

連接方式

螺絲端子連接

電纜

適用于環形電纜 9～ 11mm

電纜延長

0.3mm²以上的橡皮電纜全長可延長至100m

重量

主體重量：約100g

主體重量：約85g

附件

調整螺絲刀：1個

注：1)可調節距離是指用距離調節器可設定的最大檢測距離。傳感器可檢測0.1m以外的物體。
2)可調節距離和檢測距離是以白色無光澤紙(200×200mm)為檢測物體的。
3)檢測由于安裝條件或檢測物體原因可能不穩定。在產品已安裝的情況下，確保用實際檢測物體檢查操作。
詳情參見使用指南的自動防干擾功能(PDF P.125)。

I/O電路圖和線路圖

EQ-501(T) EQ-502(T)

I/O電路圖	端子排列圖

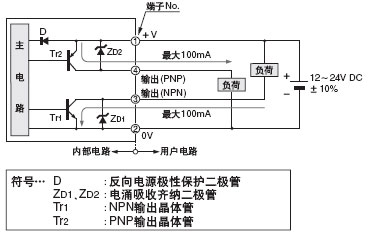

EQ-511(T) EQ-512(T)

I/O電路圖	端子排列圖

檢測特性圖(典型)

EQ-501(T) EQ-511(T)

檢測領域特性

·設定距離：1m	·設定距離：2.5m

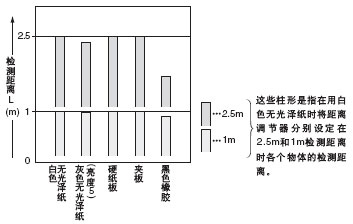

材質(200×200mm)和檢測距離之間的相互關系

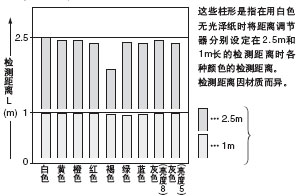

顏色(200×200mm無光澤紙)和檢測距離之間的相互關系

投光光束特性

檢測物體尺寸和檢測距離之間的相互關系

EQ-502(T) EQ-512(T)

檢測領域特性

·設定距離：0.5m	·設定距離：1m

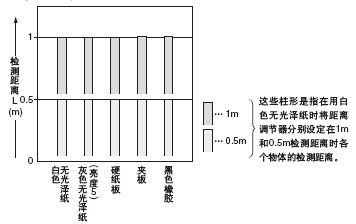

材質(200×200mm)和檢測距離之間的相互關系

顏色(200×200mm無光澤紙)和檢測距離之間的相互關系

投光光束特性

檢測物體尺寸和檢測距離之間的相互關系

使用指南

·請不要將本產品作為人體保護用檢測裝置使用。
·以人體保護為目的時，請使用OSHA、ANSI以及IEC等符合各國有關人體保護用的法律和規格的產品。

安裝

·緊固扭矩應為0.8N·m以下。

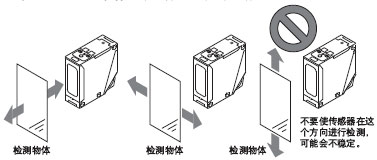

·請注意必須根據物體運動的方向安裝傳感器。

·當檢測一個光澤物體(鋁或銅片等)或有光滑表面或鍍層物體時，請注意由于角度變化和物體表面褶皺等會出現無法檢測物體的情況。
·如果背景處有光澤物體，由于背景物體的角度變化會引起錯誤操作。在這種情況下，傾斜安裝傳感器且用實際檢測物體確認操作。
·當傳感器下有光澤物體時，使用傳感器時請稍微向上傾斜以避免錯誤操作。

·由于該產品是可調節距離的反射型傳感器，所以不易受反射光強度干擾。當反射光強度極低時，檢測距離可能受影響。在這種情況下，安裝傳感器時檢測穩定指示燈(綠色)的光強度。
·端子罩和顯示罩的安裝螺絲應該確定擰緊以防漏水。但是，螺絲的緊固扭矩應為0.3～0.5N·m。

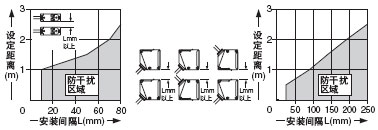

自動防干擾功能

· 當傳感器近距離安裝時，請在下圖所示的防干擾區域使用。

·注意檢測可能由于安裝條件或檢測物體不穩定。在產品已安裝的情況下，確保用實際檢測物體檢查操作。

接線

·請確認在電源關閉狀態下接線。
·由于錯誤接線會損壞內部電路，通電前請檢查所有接線。并且仔細緊固端子螺絲使相鄰端子的電線不會接觸。
·端子罩的螺絲安裝孔與罩傾斜70°，如下圖所示。為了避免損壞本產品或螺絲，緊固或擰下螺絲時請當心。

·為了保持防水性，電纜外徑應在 9～ 11mm之間并帶有光滑覆蓋材料可牢固地緊固附帶導管接頭。但是緊固扭矩應為1.5～2.0N·m。
·請確認電源電壓在額定范圍內變化。
·如果電源由商用開關調節器提供，請確保電源屏蔽電線端子(F.G.)接地。
·如果在該產品附近使用產生噪音的設備(開關調節器，轉換發動機等)，請將設備屏蔽電線端子(F.G.)接地。
·請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應引起故障。
·如果外部電涌電壓超過4kV(直流電壓型：1kV)，內部電路會損壞，應使用電涌吸收元件。

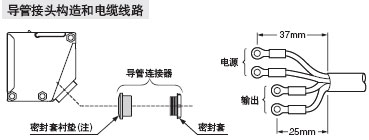

·按下面所示準備好電纜端。

注：裝配導管連接器時，注意密封套襯墊的方向。
此外，為了保持防水性，把密封套襯墊底板表面和端子罩的襯墊支架平整接合。

·導管尺寸為M20×1.5mm。
·如果要使用壓力端子，把連接的壓力端子固定到端子上(M3.5螺絲)。

合適的壓接端子尺寸

(單位：mm)

環型	Y型

注：使用帶絕緣套筒的壓接端子推薦壓接端子：規定尺寸1.25×3.5。 ·端子螺絲的緊固扭矩應為0.3～0.5N·m。

部件說明

注：1) 直流電壓型的操作模式開關為DIP開關。詳情請參考“操作模式開關”的“直流電壓型”。
2) 僅EQ-5□T型號時安裝。

操作模式開關

多電壓型(僅用于L-ON/D-ON模式)

操作模式開關	說明
	將遠( 主)距離調節器逆時針完全旋轉到約0.2m的最小檢測點。
	在遠離傳感器一定距離處放置檢測物，按順時針方向逐漸旋轉遠距離調節器，旋至A點，使傳感器變為受光狀態。
注：用附帶的螺絲刀緩慢輕微地轉動操作模式開關。用力過大將對調節器造成損壞。

直流電壓型

BGS/FGS功能(僅用于直流電壓型)

·直流電壓型傳感器具有BGS/FGS功能。根據背景和檢測物體的位置選擇BGS或FGS功能。使用操作模式開關設定BGS/FGS功能。
·根據所選擇的BGS或FGS功能，輸出操作會如下改變。

距離調節

·對于直流電壓型，確保在調節距離前設定BGS/FGS功能。如果在距離調節后設定該功能，檢測區域將發生改變。
·用附帶的調節螺絲刀緩慢輕微調節距離調節器。用力過大將對調節器造成損壞。

多電壓型，直流電壓型·BGS選擇

物體相對于傳感器左右移動時

步驟	說明	距離調節器
1)	把距離調節器充分逆時針旋轉到最小檢測距離位置。(約0.2m處)
2)	把物體按規定距離放置到傳感器處，緩慢順時針旋轉距離調節器，找到傳感器改變為檢測狀態的A點。
3)	移去物體，繼續順時針旋轉調節直至傳感器再次進入檢測狀態。然后反方向稍微旋轉距離調節器直至傳感器返回非檢測狀態B點。 (即使調節器充分順時針旋轉，傳感器沒有進入檢測狀態，則認為刻度盤最大處為B點。)
4)	A、B點的中間點即穩定檢測物體的最佳位置。

物體相對于傳感器前后移動時
·只進行上述12步驟，并且因為物體不同，檢測位置也可能隨之發生改變，所以，請一定要對實際檢測物體進行動作確認。

直流電壓型·FGS選擇

·請在存在傳送帶等背景物體的狀態下使用FGS功能。

步驟	說明	距離調節器
1)	把距離調節器充分順時針旋轉到最大檢測距離位置。(約2.5m處，EQ-512(T)為約1.0m處。)
2)	在傳感器檢測到背景的情況下，緩慢逆時針旋轉距離調節器，找到傳感器改變為非檢測狀態的A點。
3)	把物體按規定距離放置到傳感器處，緩慢逆時針旋轉距離調節器，直至傳感器再次進入非檢測狀態。進入后反方向稍微旋轉距離調節器直至傳感器返回檢測狀態B。 (即使調節器充分逆時針旋轉，傳感器沒有進入非檢測狀態，則認為刻度盤最大處為B點)
4)	A、B點的中間點即穩定檢測物體的最佳位置。

定時功能(僅用于EQ-5□T)

·EQ-5□T裝備了在連接的設備反應慢等時有用的OFF延遲定時器，和在檢測需長時間運行的物體時有用的ON延遲定時器。
·OFF延遲和ON延遲定時器可同時使用。
·對于直流電壓型，將定時器模式的DIP開關設定為“定時器ON”側。

多電壓型，直流電壓型·BGS選擇

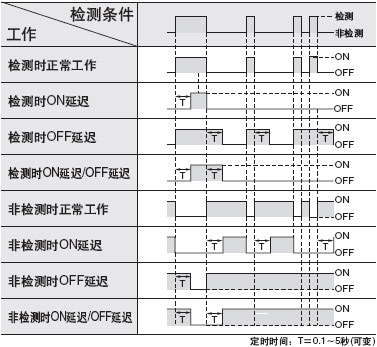

時間表

穩定指示燈

·因為EQ-500系列使用一種2段光電二極管作為其受光二極體，并且根據檢測物體所反射的相關光束角度差異進行檢測，所以輸出和工作狀態指示燈(橙色)將根據物體的距離工作。
此外，穩定指示燈(綠色)顯示設定距離的余量。

其它

·請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。
·電源接通后的短時間(50ms)內，請勿使用。
·本傳感器僅適于室內使用。
·距離調節器是機械工作的。避免摔落或其他震動。
·請勿在有過度水蒸氣，灰塵等，或可能與水及腐蝕性氣體直接接觸的地方使用本傳感器。
·請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
·本傳感器不可在有易燃易爆氣體的環境下使用。
·不可拆卸或改裝傳感器。

尺寸(單位：mm)

EQ-501(T) EQ-502(T) EQ-511(T) EQ-512(T) 傳感器


帶傳感器安裝支架MS-EQ5-01(另售)的裝配尺寸(立式安裝)
