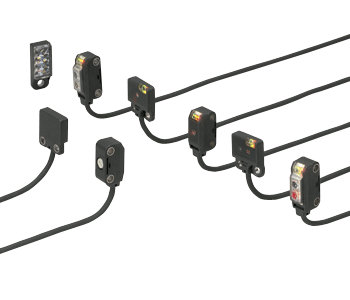

超小型光電傳感器

EX-20系列

特點：超小型，仍可用 M3螺絲安裝

采用單晶片光學集成電路使其小型化	在超小型尺寸中的靈敏度調節器
單晶片光學集成電路(全定制)上裝有受光二極管和A/D轉化電路。因此，尺寸雖小，但與原有產品相比，具有同等甚至更優的性能與可靠性。	傳感器盡管尺寸很小，但仍裝備靈敏度調節器。需要微調時非常方便。另外，在側面檢測透過型受光器上裝備有可調節輸出操作的工作模式開關。
長距離檢測	采用紅色LED點光源的清晰光軸
EX-20系列盡管尺寸很小，但仍可進行長距離檢測[透過型：2m，回歸反射型：200mm(使用附帶反射鏡時)，擴散反射型：160mm]，因此，在寬闊的傳送裝置上也可發揮作用。透過型回歸反射型擴散反射型	由于點光源的投光區域比原有面光源LED小，因此能投射高能量狹光。由于使用了紅色LED點光源，在較遠的地方也能清楚地看到紅點，檢測位的對齊與確認也能很方便的進行。另外，由于透過型裝備有可視狹光，因此，能可靠檢測小部件，如集成電路塊、鉛架等。

清晰易見的雙色指示燈	防水	全球適用
所有型號中均裝有清晰易見的雙色指示燈(橙色、綠色LED)。	其保護構造達到IP67，所以可以用水沖洗。另外，傳感器的安裝支架用的全部是不銹鋼。注：如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。	備有在歐洲需求量極大的PNP輸出型號。屬于EMC指定適用品，并經UL認證(5m電纜長度型除外)。

用途

檢測集成電路塊	檢查晶片是否突出	從開口處檢測物體

適合安裝的兩種型號	統一的尺寸
備有側面和正面檢測型兩種型號。根據安裝的位置選擇。	透過型及擴散反射型的正面檢測型號具有統一的形狀。而且，由于安裝孔以檢測軸中心呈對稱，外觀顯得簡潔。
備有通用傳感器安裝架
通用傳感器安裝架(僅限于EX-23□透過側面檢測型)能靈活自如的調節傳感器的高度和角度。

加固安裝部分	備有正面檢測型安裝墊片	備有狹縫透光罩
可用M3螺絲緊固。而且，為防螺絲過分緊固使產品損壞，安裝孔內裝有金屬插片。	正面檢測型能使用安裝墊片從后部安裝	側面、正面檢測型傳感器均備有φ 0.5mm圓形狹縫透光罩和0.5×3mm方形狹縫透光罩。

訂購指南

種類			形狀	檢測距離	型號	輸出	輸出工作
透過型		正面檢測		1m	EX-21A	NPN開路集電極晶體管	入光時ON
					EX-21A-PN	PNP開路集電極晶體管
					EX-21B	NPN開路集電極晶體管	遮光時ON
					EX-21B-PN	PNP開路集電極晶體管
		側面檢測		2m	EX-23	NPN開路集電極晶體管	入光時ON與遮光時ON可切換
					EX-23-PN	PNP開路集電極晶體管
回歸反射型		側面檢測		30～200mm (注1)	EX-29A	NPN開路集電極晶體管	入光時ON
					EX-29A-PN	PNP開路集電極晶體管
					EX-29B	NPN開路集電極晶體管	遮光時ON
					EX-29B-PN	PNP開路集電極晶體管
擴散反射型		側面檢測		5～160mm (注2)	EX-22A	NPN開路集電極晶體管	入光時ON
					EX-22A-PN	PNP開路集電極晶體管
					EX-22B	NPN開路集電極晶體管	非入光時ON
					EX-22B-PN	PNP開路集電極晶體管
限定反射型	擴散光軸型	正面檢測		2～25mm (中心：10mm)	EX-24A	NPN開路集電極晶體管	入光時ON
					EX-24A-PN	PNP開路集電極晶體管
					EX-24B	NPN開路集電極晶體管	非入光時ON
					EX-24B-PN	PNP開路集電極晶體管
	小光點光軸型	側面檢測		6～14mm (中心：10mm)	EX-26A	NPN開路集電極晶體管	入光時ON
					EX-26A-PN	PNP開路集電極晶體管
					EX-26B	NPN開路集電極晶體管	非入光時ON
					EX-26B-PN	PNP開路集電極晶體管
窄視角反射型	長距離光點光軸型	側面檢測		45～115mm	EX-28A	NPN開路集電極晶體管	入光時ON
					EX-28A-PN	PNP開路集電極晶體管
					EX-28B	NPN開路集電極晶體管	非入光時ON
					EX-28B-PN	PNP開路集電極晶體管

注：傳感器不附帶安裝支架。請從另售的傳感器安裝支架系列中選擇(4種型號)。
1) 回歸反射型傳感器的檢測距離是對反射鏡RF-200的值。另外，檢測距離是反射鏡可放置的范圍。傳感器能在30mm以下檢測物體，但如果反射鏡放置在100mm以下，檢測物體應為不透明體。
2) 如果在50mm以下的檢測距離使用本產品，靈敏度調節范圍將會變得十分狹窄。
回歸反射型傳感器

無反射鏡型和5m電纜長度型
備有無反射鏡型和5m電纜長度型(標準：2m)。

型號表

種類				標準	無反射鏡型	5m電纜長度型	無反射鏡和 5m電纜長度型
N P N 輸出	透過型	正面檢測		EX-21A	-	EX-21A-C5	-
		正面檢測		EX-21B	-	EX-21B-C5	-
		側面檢測		EX-23	-	EX-23-C5	-
	回歸反射型	側面檢測		EX-29A	EX-29A-Y	EX-29A-C5	EX-29A-Y-C5
	回歸反射型	側面檢測		EX-29B	EX-29B-Y	EX-29B-C5	EX-29B-Y-C5
	擴散反射型	側面檢測		EX-22A	-	EX-22A-C5	-
	擴散反射型	側面檢測		EX-22B	-	EX-22B-C5	-
	限定反射型	擴散光軸型	正面檢測	EX-24A	-	EX-24A-C5	-
		擴散光軸型	正面檢測	EX-24B	-	EX-24B-C5	-
		小光點光軸型	側面檢測	EX-26A	-	EX-26A-C5	-
		小光點光軸型	側面檢測	EX-26B	-	EX-26B-C5	-
	窄視角反射型	長距離光點光軸型	側面檢測	EX-28A	-	EX-28A-C5	-
	窄視角反射型	長距離光點光軸型	側面檢測	EX-28B	-	EX-28B-C5	-
P N P 輸出	透過型	正面檢測		EX-21A-PN	-	-	-
		正面檢測		EX-21B-PN	-	-	-
		側面檢測		EX-23-PN	-	-	-
	回歸反射型	側面檢測		EX-29A-PN	EX-29A-PN-Y	-	-
	回歸反射型	側面檢測		EX-29B-PN	EX-29B-PN-Y	-	-
	擴散反射型	側面檢測		EX-22A-PN	-	-	-
	擴散反射型	側面檢測		EX-22B-PN	-	-	-
	限定反射型	擴散光軸型	正面檢測	EX-24A-PN	-	-	-
		擴散光軸型	正面檢測	EX-24B-PN	-	-	-
		小光點光軸型	側面檢測	EX-26A-PN	-	-	-
		小光點光軸型	側面檢測	EX-26B-PN	-	-	-
	窄視角反射型	長距離光點光軸型	側面檢測	EX-28A-PN	-	-	-
	窄視角反射型	長距離光點光軸型	側面檢測	EX-28B-PN	-	-	-

附件
·RF-200(反射鏡)

配件(另售)

品名		型號	說明
圓形狹縫透光罩 (僅限透過型傳感器)	正面檢測用	OS-EX20-05 (狹縫尺寸φ 0.5mm)	單側安裝時 ·檢測距離：200mm ·最小檢測物體：φ 2.6mm
			雙側安裝時 ·檢測距離：40mm ·最小檢測物體：φ 0.5mm
	側面檢測用	OS-EX20E-05 (狹縫尺寸φ 0.5mm)	單側安裝時 ·檢測距離：350mm ·最小檢測物體：φ3mm
			雙側安裝時 ·檢測距離：70mm ·最小檢測物體：φ 0.5mm
方形狹縫透光罩 (僅限透過型傳感器)	正面檢測用	OS-EX20-05×3 (狹縫尺寸0.5×3mm)	單側安裝時 ·檢測距離：600mm ·最小檢測物體：φ 2.6mm
			雙側安裝時 ·檢測距離：300mm ·最小檢測物體：0.5×3mm
	側面檢測用	OS-EX20E-05×3 (狹縫尺寸0.5×3mm)	單側安裝時 ·檢測距離：800mm ·最小檢測物體：φ3mm
			雙側安裝時 ·檢測距離：400mm ·最小檢測物體：0.5×3mm
反射鏡 (僅限回歸反射型傳感器)		RF-210	·檢測距離：50～400mm ·最小檢測物體：φ 30mm
反射鏡安裝支架		MS-RF21-1	適用于RF-210保護性安裝支架，防止反射鏡受損害，保持對齊。
反光帶 (僅限回歸反射型傳感器)		RF-11	·周圍溫度：－25～＋50°C ·周圍濕度：35～85%RH 注： 1) 避免受壓，如受壓過大，性能會降低。 2) 不可裁切使用以免降低其檢測性能。	· 檢測距離： 70～200mm
		RF-12		· 檢測距離： 60～280mm
傳感器安裝支架		MS-EX20-1	適用于正面檢測型傳感器的倒裝式安裝支架(透過型傳感器需2個支架。)
		MS-EX20-2	適用于側面檢測型傳感器的立式安裝支架(透過型傳感器需2個支架。)
		MS-EX20-3	適用于正面檢測型傳感器的L形安裝支架(透過型傳感器需2個支架。)
		MS-EX20-4	適用于側面檢測型傳感器的倒裝式安裝支架(透過型傳感器需2個支架。)
通用傳感器安裝架(僅限EX-23□)		MS-EX20-5	能調節傳感器的高度和角度 (需2個支架。)
安裝墊片 (僅限正面檢測型傳感器)		MS-EX20-FS	從背部安裝正面檢測型傳感器時使用。 (一套包括10個。)
傳感器檢查器 (注)		CHX-SC2	適用于透過型傳感器的光軸對齊。受光器的最佳位置由指示燈和音頻信號指示。

注：有關傳感器檢查器CHX-SC2，詳情請參閱《特殊用途、外圍設備篇產品目錄》。

安裝墊片	傳感器檢查器	通用傳感器安裝架
·MS-EX20-FS	·CHX-SC2	·MS-EX20-5

圓形狹縫透光		方形狹縫透光罩
一按即可安裝在傳感器的前面。		一按即可安裝在傳感器的前面。
·OS-EX20-05	·OS-EX20E-05	·OS-EX20-05×3	·OS-EX20E-05×3

反射鏡	反射鏡安裝支架	反光帶
·RF-210	·MS-RF21-1	·RF-11	·RF-12

傳感器安裝支架
·MS-EX20-1	·MS-EX20-2	·MS-EX20-3	·MS-EX20-4

規格

種類

透過型

回歸反射型

擴散反射型

限定反射型

窄視角反射型

正面檢測

側面檢測

正面檢測

側面檢測

型號(注1)

入光時ON

EX-21A(-PN)

EX-23(-PN)
(注2)

EX-29A(-PN)

EX-22A(-PN)

EX-24A(-PN)

EX-26A(-PN)

EX-28A(-PN)

遮光時ON
(非入光時ON)

EX-21B(-PN)

EX-29B(-PN)

EX-22B(-PN)

EX-24B(-PN)

EX-26B(-PN)

EX-28B(-PN)

檢測距離

30～200mm
(注3)

5～160mm
(注4)
使用白色無光澤紙
(200×200mm)

2～25mm
(中心：10mm)
使用白色無光澤紙
(50×50mm)

6～14mm
(中心：10mm)
使用50×50mm白色無光澤紙，
設定距離為10mm時,光點直徑為φ 1mm

45～115mm
使用100×100mm白色無光澤紙，設定距離為80mm時,光點直徑為φ 5mm

檢測物體

最小檢測物體
φ 2.6mm不透明體 (投光器受光器之間設定距離:1m)

最小檢測物體
φ 3mm不透明體( 投光器受光器之間設定距離:2m)

φ 15mm以上的不透明體或半透明體(注3)

不透明體、半透明體或透明體

最小檢測物體φ 0.1mm銅線(設定距離：10mm)

最小檢測物體
φ 0.1mm銅線
(設定距離：
10mm)

不透明體、半透明體或透明體(在設定距離為80mm時最小檢測物體銅線φ 1mm)

應差

－

工作距離的15%以下

重復精度
(垂直于檢測軸)

0.05mm以下

0.5mm以下

0.3mm以下

0.1mm以下
(設定距離:10mm)

0.05mm以下
(設定距離:10mm)

0.3mm以下

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

投光器：10mA以下，受光器：15mA以下

20mA以下

輸出

NPN 開路集電極晶體管
NP·最大流入電流：50mA
NP·外加電壓：30V DC以下(輸出和0V之間)
NP·剩余電壓： 1V以下(流入電流為50mA時)
0.4V以下(流入電流為16mA時)

PNP 開路集電極晶體管
PN·最大源電流：50mA
PN·外加電壓：30V DC以下(輸出和＋V之間)
PN·剩余電壓： 1V以下(源電流為50mA時)
0.4V以下(源電流為16mA時)

短路保護

裝備

反應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起􀀊(透過型：位于受光器上)

穩定指示燈

綠色LED(在穩定受光條件或穩定遮光條件下亮起)，位于受光器上

綠色LED(在穩定受光條件或穩定非入光條件下亮起)

靈敏度調節器

－

持續可變調節器，位于投光器上

持續可變調節器

－

持續可變調節器

工作模式開關

－

位于受光器上

－

環
境
性
能

保護構造

IP67(IEC)

周圍溫度

－25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C

周圍濕度

35～85%RH，存儲：35～85%RH

周圍照明度

白熾燈：受光面照明度3,000

耐電壓

AC1,000V 1分鐘，所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率：10～500Hz，雙振幅：3mm(最大20G)，X,Y和Z各方向2小時

耐沖擊

加速度500m/s²(約50G)，X, Y和Z各方向3次

投光二極體

紅色LED(調制式)

投光波峰波長

640μm

650μm

680μm

650μm

材質

外殼：聚乙烯對苯二甲酸鹽，透鏡：聚芳酯

電纜

0.1mm² 3芯橡皮電纜(透過型傳感器：2芯)，長2m

電纜延長

0.3mm²以上的電纜全長可延長至50m(透過型：投光器和受光器各1根)

重量

投光器：約20g，受光器 20g

約20g

附件

－

調整螺絲刀：1個

RF-200(反射鏡)：1個
調整螺絲刀：1個

調整螺絲刀：1個

－

調整螺絲刀：1個

注：1) 帶后綴“-PN”的型號為PNP輸出型。
2) 入光ON或遮光ON可由工作模式開關(位于受光器上)來選擇。
3) 回歸反射型傳感器的檢測距離和檢測物體是對反射鏡RF-200的值。另外，檢測距離是反射鏡可放置的范圍。傳感器能在30mm以下檢測物體。但如將反射鏡安裝在100mm以下，檢測物體應為不透明體。
4) 如果在50mm以下的檢測距離使用本產品，靈敏度調節范圍將會變得十分狹窄。
回歸反射型傳感器

I/O電路圖和線路圖

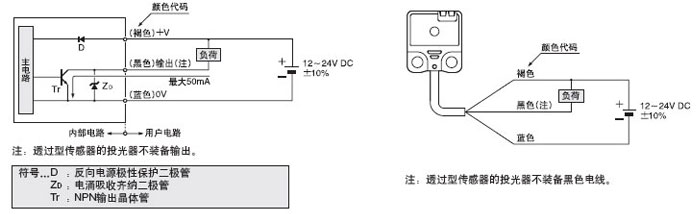

NPN輸出型

I/O電路圖	線路圖

PNP輸出型

I/O電路圖	線路圖

檢測特性圖(典型)

EX-21□ EX-23□ EX-29□ EX-22□

設定距離和過量增溢之間的相互關系

EX-21□ 透過型

平行移動特性	角度特性

帶有圓形狹縫透光罩的平行移動特性(φ 0.5mm)	帶有方形狹縫透光罩的平行移動特性(0.5×3mm)

EX-23□ 透過型

平行移動特性	角度特性

帶有圓形狹縫透光罩的平行移動特性(φ 0.5mm)	帶有方形狹縫透光罩的平行移動特性(0.5×3mm)

EX-29□ 回歸反射型

平行移動特性	角度特性

EX-22□ 擴散反射型

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系

當檢測物體的尺寸小于標準尺寸(白色無光澤紙200×200mm)時，檢測距離如左圖所示縮短。

EX-24□ 限定反射型

檢測領域特性
·水平(左和右)方向	·垂直(上和下)方向

亮度和檢測距離之間的相互關系	材質(50×50mm)和檢測距離之間的相互關系
在下圖中，檢測區域由斜線表示。然而，由于產品存在細微差別，靈敏度設定必須有足夠的余量。	圖中的柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。另外，如果檢測物體的背景處有一反射物（如傳送帶等)，這將影響檢測。因此，請將它放在如左轄所示的檢測距離兩倍以上的位置。
上圖所示的亮度可能與實物情況有細微差異。

EX-26□ 限定反射型

檢測領域特性
·水平(左和右)方向	·垂直(上和下)方向

亮度和檢測距離之間的相互關系	材質(50×50mm)和檢測距離之間的相互關系
在左圖中，檢測區域由斜線表示。然而，由于產品存在細微差別，靈敏度設定必須有足夠的余量。(圖為最大靈敏度設定。)	圖中的柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。另外，如果檢測物體的背景處有一反射物（如傳送帶等)，這將影響檢測。因此，請將它放在如左圖所示的檢測距離兩倍以上的位置。(圖為最大靈敏度設定。)
上圖所示的亮度可能與實物情況有細微差異。

EX-28□ 窄視角反射型

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系

當檢測物體的尺寸小于標準尺寸(白色無光澤紙100×100mm)時，檢測距離如左圖所示縮短。

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝

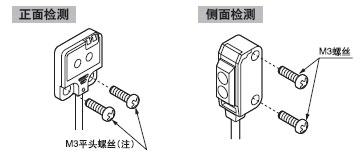

用M3螺絲安裝。緊固扭矩應在0.5N·m以內。

注：安裝正面檢測型傳感器時，使用不帶墊圈的M3平頭螺絲。
從背部安裝正面檢測型傳感器時，用螺絲固定安裝墊片(MS-EX20-FS)。

安裝方法

將安裝墊片固定在傳感器上。
安裝方法

將安裝墊片的安裝孔與傳感器對齊，用M3螺絲
安裝。緊固扭矩應在0.5N·m以內。
安裝方法

靈敏度調節(僅限于側面檢測型)

步驟	靈敏度調節器	說明
①		將靈敏度調節器完全逆時針旋轉至最小靈敏度位置(·標記)。
②		在受光狀態下，緩慢順時針旋轉靈敏度調節器，找到傳感器進入入光工作狀態的A點。
③		在遮光(非入光)狀態下，繼續按順時針旋轉靈敏度調節器直到傳感器進入“入光”工作狀態，然后轉回至傳感器回到“遮光(非入光)”工作狀態的B點。 (如果靈敏度調節器完全順時針旋轉，傳感器仍未進入“入光”工作狀態，此時位置即為B點。)
④		A、B點中間位置為最佳檢測位置。

注：
1) 使用調整螺絲刀慢慢旋轉調節器。用力過大將損壞調節器。
2) 在50mm以內的設定距離使用EX-22□時，靈敏度調節范圍將變得十分狹窄。

工作模式開關(僅限于EX-23□)

開關位置	說明
	當工作模式開關(位于受光器上)完全順時針旋轉(L側)時，得到入光時ON模式。
	當工作模式開關(位于受光器上)完全逆時針旋轉(D側)時，得到入光時ON模式。

注：工作模式開關應完全旋轉直至停止。

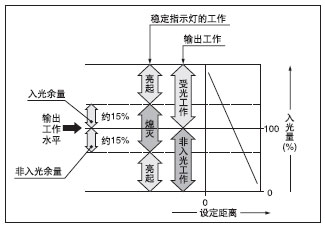

穩定指示燈

· 根據工作水平，當入光量有足夠余量時，穩定指示燈(綠色)將亮起。
如果入光量恰能使穩定指示燈亮起，不在受光過程中也能進行穩定檢測。由于周圍溫度和電源電壓的變化，光線干擾操作將受影響。

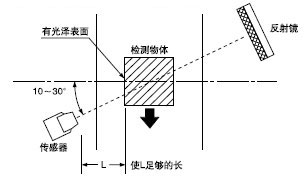

有光澤物體檢測[EX-29□(-PN)]

· 檢測有光澤物體時請注意以下幾點。
① 如圖示，使L足夠的長。
② 與檢測物體成10～30度角安裝。

接線

·請確認在電源關閉狀態下進行接線。
·請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在本產品附近使用產生噪音的設備(開關調節器，轉換發動機等)，請將設備機架的接地端子(F.G.)接地。
· 請避免與高壓線和動力線并行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
· 請勿與高壓線或電源線一起或在同一管線內運行線路。這可能由于感應引起, , , , roduct_title>EX-23□ 傳感器

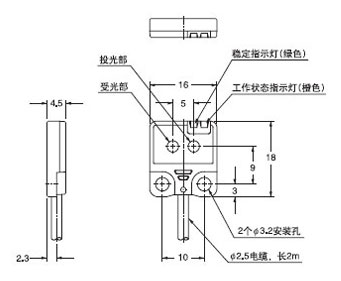

EX-29□ EX-22□ EX-26□ EX-28□ 傳感器	EX-24□ 傳感器

RF-200 反射鏡(回歸反射型傳感器附件)	RF-210 反射鏡(另售)

RF-11 反光帶(另售)	RF-12 反光帶(另售)

MS-RF21-1 用于RF-210的反射鏡安裝支架(另售)

MS-EX20-1 傳感器安裝支架(另售)

MS-EX20-2 傳感器安裝支架(另售)

MS-EX20-3 傳感器安裝支架(另售)

MS-EX20-4 傳感器安裝支架(另售)

MS-EX20-5 通用傳感器安裝架(另售)

MS-EX20-FS 安裝墊片(另售)

, 失靈。

其他

·電源接通后的短時間(50ms)內，請勿使用。
·請勿在有過度水蒸氣、灰塵等的地方使用本傳感器。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。
· 如果傳感器貼近安裝并且周圍溫度接近最大額定值，請提供充分散熱和通風設施。
· 如果背景中有一個反射型物體，EX-28A(-PN)和EX-28B(-PN)的檢測可能受到影響。設定傳感器時，確保反射型物體不會產生影響。
一旦反射型物體影響檢測，采取措施如移走反射型物體或將其涂成黑色等。

尺寸(單位：mm)

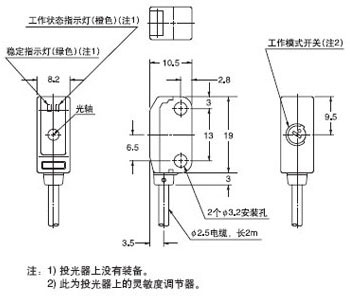

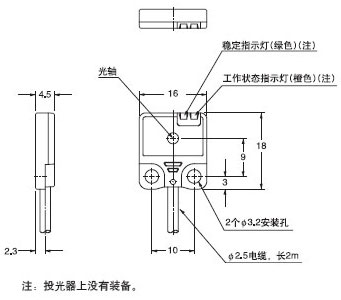

E, X-21□ 傳感器	EX-23□ 傳感器

EX-29□ EX-22□ EX-26□ EX-28□ 傳感器	EX-24□ 傳感器

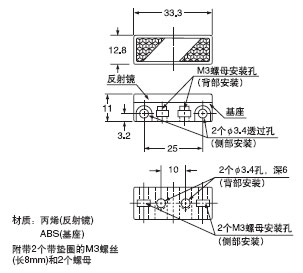

RF-200 反射鏡(回歸反射型傳感器附件)	RF-210 反射鏡(另售)

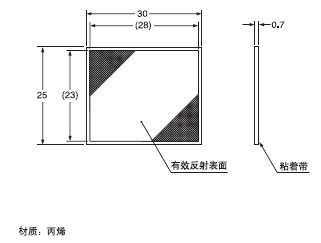

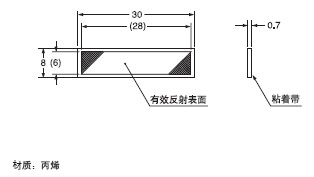

RF-11 反光帶(另售)	RF-12 反光帶(另售)

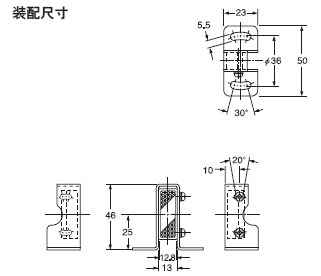

MS-RF21-1 用于RF-210的反射鏡安裝支架(另售)

MS-EX20-1 傳感器安裝支架(另售)

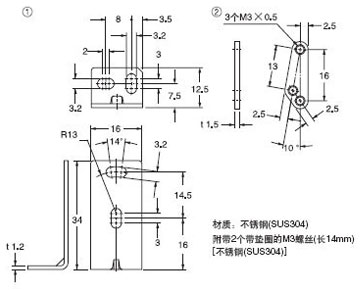

MS-EX20-2 傳感器安裝支架(另售)

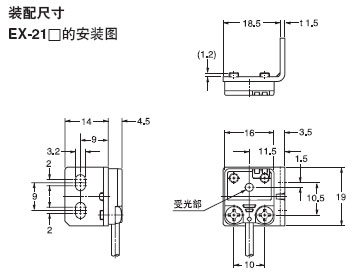

MS-EX20-3 傳感器安裝支架(另售)

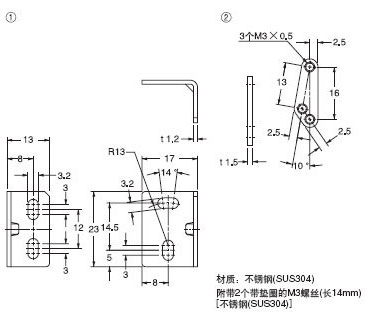

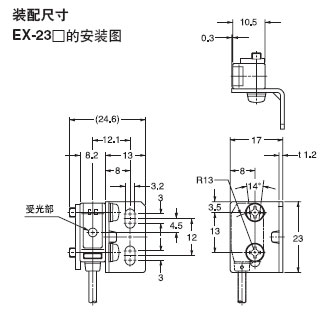

MS-EX20-4 傳感器安裝支架(另售)

MS-EX20-5 通用傳感器安裝架(另售)

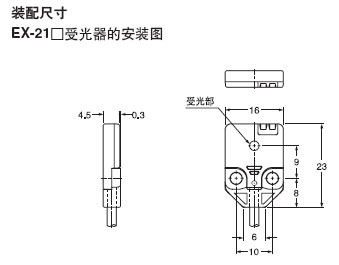

MS-EX20-FS 安裝墊片(另售)
