FX-11A的主要特點

模擬電壓輸出

多種用途

飽和指示燈 輸出達5V時，飽和指示燈會亮起。因此即使不用測試裝置，傳感器靈敏度也很容易調節。而且裝備了一個入光指示燈，當入光(輸出電壓)達到一定數量，入光指示燈便會亮起。	防干擾功能 兩套光纖可面對面連接在一起。	細長尺寸 厚度僅為10mm，可安裝在狹窄的空間內。

用途

對移動物體進行高度評估 物體可根據高度來進行歸類整理。	檢測水平差異 通過不同檢測，即使物體的反射有變化，也無需重新調節靈敏度。	檢測混合產品 不同顏色(反射)混合的產品可以從一般產品中整理出來。
檢測半透明膠片的數量 可以用來檢測重疊在一起的半透明膠片的數量。	檢測液體的混濁度 在模擬的狀態下，可檢測裝在干凈容器中液體的混濁度。	測量圓環的內徑 圓環可以根據它們的內徑來分類。

訂購指南

放大器

形　狀	型　號	電源電壓	模擬輸出	附件 ·MS-DIN-2(放大器安裝支架)
	FX-11A	12～24V DC±10%	模擬輸出 ·輸出電壓：1～5

光纖[透過型(每套一對)]

種　類			光纖頭形狀	檢測距離(注1)	特　征	光纜長度 自由裁切	型　號
透過型	長檢 測距 離			160mm	同一直徑兩次檢測距離	2m	FT-B8
				125mm	φ 2.5mm小光纖頭長檢測距離	2m	FT-SFM2L
	標 準			85mm	自由裁切型	2m	FT-FM2
							FT-FM2S 帶90mm套筒
							FT-FM2S4 帶40mm套筒
							FT-SFM2
				85mm	小型檢測頭，但與標準光纖具有同樣檢測距離	2m	FT-T80
				23mm	適用于緊密復雜設備的檢測 自由裁切型	2m	FT-NFM2
							FT-NFM2S 帶90mm套筒
							FT-NFM2S4 帶40mm套筒
							FT-SNFM2
	小彎曲	長檢測距離		100mm	此光纖可像普通電線一樣承受劇烈彎曲。這就避免了由于R1mm以上容許彎曲半徑帶來的在安裝上的空間浪費。	2m	FT-WS8L
		標準		35mm			FT-W8
							FT-WS8
		小直徑		8mm			FT-W4
							FT-WS4
	特殊用途	寬光軸		100mm	寬光軸能檢測到距離內的任一物體。	2m	FT-A8
		陣列		65mm	寬光軸能檢測到距離內的任一物體。	2m	FT-AFM2
							FT-AFM2E

注：檢測距離以飽和指示燈亮起為界限。

光纖[反射型]

種　類			光纖頭形狀	檢測距離(注1)	特　征	光纜長度 自由裁切	型　號
反   射   型	長檢測 距離			31mm	長檢測距離	2m	FD-B8
	標 準			22mm	自由裁切型	2m	FD-FM2
						2m	FD-FM2S帶90mm套筒
							FD-FM2S4帶40mm套筒
				22mm	小型檢測頭，但與標準型光纖具有同樣檢測距離	2m	FD-T80
				7mm		2m	FD-T40
				22mm		2m	FD-S80
				7mm	適用于緊密復雜設備的檢測 自由裁切型	2m	FD-NFM2
							FD-NFM2S帶90mm套筒
							FD-NFM2S4帶40mm套筒
							FD-SNFM2
	小彎曲	標準		8mm	此光纖可像普通電線一樣承受劇烈彎曲。這就避免了由于R1m m以上 (FD-WG4，F(xiàn)D-WSG4：R2mm以上)容許彎曲半徑帶來的在安裝上的空間浪費。	2m	FD-W8
				8mm		2m	FD-WT8
						2m	FD-WS8
		高 精 度		3mm		2m	FD-WG4
						2m	FD-WSG4
	特殊用途	陣 列		13mm	寬光軸滿足多種需要。	2m	FD-AFM2
						2m	FD-AFM2E
		高 精 度		10mm	共軸光纖帶來的精確定位檢測	2m	FD-G4
				3mm	與 FX-MR3透鏡相連可得到約φ0.3mm的極小點直徑。	500mm	FD-EG1

注：
1) 檢測距離以飽和指示燈亮起為界限。并且，反射型光纖只能以白色無光澤紙[50×50mm(FD-B8：100×100mm]為檢測物體。
2)請注意自由裁切型光纖的檢測距離最大可減少20%。

附件

FX-CT2(光纖裁切器)

FX-AT10(φ1mm光纖附件) FX-AT13(φ1.3mm光纖附件)

配件(另售)

品　名		型　號	說　明
用于透過型光纖	擴張 透鏡	FX-LE1	檢測距離增加6倍以上。 · 檢測距離 (兩邊帶透鏡)(注1)： 900mm(FT-B8), 750mm(FT-FM2, FT-T80), 350mm(FT-W8)
	超擴張透鏡	FX-LE2	由于使用了大口徑透鏡，極大的增加檢測距離。 · 檢測距離 (兩邊帶透鏡)(注1)： 3,000mm(FT-B8), 2,500mm(FT-FM2), 3,000mm(FT-W8)
	側視界透鏡	FX-SV1	光軸彎曲90°。 · 檢測距離 (兩邊帶透鏡)(注1)： 220mm(FT-B8), 200mm(FT-FM2, FT-T80), 25mm(FT-W8)
用于反射型光纖	針點型透鏡	FX-MR1	φ0.5mm的針點。 · 適用光纖： FD-WG4, FD-G4·距焦點距離： 6±1mm
	變焦透鏡	FX-MR2	通過調整光纖的旋入深度可得到φ 0.7～φ2mm之間的光點。 · 適用光纖： FD-WG4, FD-G4 · 距焦點距離：約 18.5～43mm(旋入深度：7～14mm) · 光點直徑： φ0.7～φ 2mm(旋入深度：7～14mm)
	極細光點透鏡	FX-MR3	φ0.3mm的微小光點。 · 適用光纖： FD-WG4, FD-EG1, FD-G4 · 距焦點距離： 7.5±0.5mm·光點直徑： φ0.3mm(FD-EG1), φ0.5mm(FD-WG4, FD-G4)
數字板控制器		CA2-T2	NPN開路集電極晶體管		小型控制板可以設定兩個獨立的基準值。 · 電源電壓：24V DC±10%·輸入數：1個(傳感器輸入) · 輸入范圍：1～5V DC · 主要功能：基準值設定功能、零調節功能、刻度設定功能、應差設定功能、啟動/待機功能、自動參照功能、電源ON延遲功能等等。
保護管 (用于透過型光纖)		FTP-500 (0.5m)	用于 M4螺紋	適 用 光 纖	FT-B8 FT-FM2 FT-FM2S FT-FM2S4	用防腐蝕不銹鋼制成的保護管保護內部光纜不受外部壓力。	·FTP-□ ·FDP-□
		FTP-1000 (1m)
		FTP-1500 (1.5m)
		FTP-N500 (0.5m)	用于 M3螺紋		FT-T80 FT-NFM2 FT-NFM2S FT-NFM2S4 FD-T40
		FTP-N1000 (1m)
		FTP-N1500 (1.5m)
保護管 (用于反射型光纖)		FDP-500 (0.5m)	用于 M6螺紋		FD-B8 FD-FM2 FD-FM2S FD-FM2S4
		FDP-1000 (1m)
		FDP-1500 (1.5m)
		FDP-N500 (0.5m)	用于 M4螺紋		FD-T80 FD-NFM2 FD-NFM2S FD-NFM2S4
		FDP-N1000 (1m)
		FDP-N1500 (1.5m)
光纖彎曲器		FB-1	光纖彎曲器將光纖頭的套筒部分彎曲到合適的半徑。
通用傳感器安裝架(注2)		MS-AJ1-F	水平安裝型		光纖的安裝支架組件 (用于M3，M4或M6螺紋的光纖頭)
		MS-AJ2-F	垂直安裝型

注：
1)檢測距離以飽和指示燈亮為界限。
2)通用傳感器安裝支架請參閱《特殊用途、外圍設備篇產品目錄》。

規格

光纖

種　類	標準、小光纖頭、小直徑、小彎曲、帶透鏡長檢測距離、寬光軸、陣列、高精度
允許彎曲半徑	R25mm以上[小彎曲型：R1mm以上(FD-WG4, FD-WSG4：R2mm以上)]
周圍溫度	－40～＋70°C(小彎曲：－40～＋60°C，F(xiàn)D-EG1：－20～＋60°C)(注意不可結露、結冰)存儲：－40～＋70°C(小彎曲：－40～＋60°C，F(xiàn)D-EG1：－20～＋60°C)
周圍濕度	35～85%RH，存儲：35～85%RH
材質	纖芯：丙烯被 覆：聚乙烯光 纖頭：黃銅 (鍍鎳)(標準型的螺紋部分、小直徑型的螺紋部分、小彎曲螺紋型、高精度、陣列)不銹鋼(SUS) FT-SFM2，小檢測頭型，F(xiàn)T-SNFM2，F(xiàn)D-SNFM2，小彎曲非螺紋型，F(xiàn)T-SFM2L，附套筒光纖的套筒部分聚碳酸酯(FT-A8，F(xiàn)T-WS8L的透鏡)，聚烯烴(FT-A8的透鏡)
附件	所有光纖：1套光纖附件 自由裁切型光纖：1個FX-CT2(光纖裁切器) 螺紋檢測頭光纖：2個螺母(透過型：4個)和1個齒鎖墊圈(透過型：2個) FT-A8：2個0.5×12mm封條型狹縫透光罩和2個1×12mm封條型狹縫透光罩

放大器

型　號		FX-11A
電源電壓		12～24V DC±10% 脈動P-P10%以下
消耗電流		35mA以下
模擬輸出		模擬電壓 · 輸出電壓：1～5V(與入光量成比例) · 輸出電流：5mA以下 · 輸出電阻：47Ω · 耐負荷：2kΩ以上 · 溫度特性：0.3%F.S./°C以下
反應時間		可在1ms以下或10ms以下之間轉換
入光指示燈		紅色LED(模擬輸出電壓達到一定數量時，亮起)
飽和指示燈		綠色LED(當模擬輸出電壓達到5V，亮起)
靈敏度調節器		帶指示燈的8回轉調節器
防干擾功能		裝備
環境性能	周圍溫度	－10～＋55°C(注意不可結露、結冰)，存儲：－20～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度1,000Rx
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間(注1)
	絕緣電阻	所有電源連接端子與外殼之間20MΩ以上，基于DC250V的高阻表(注1)
	耐振動	頻率：10～150Hz，雙振幅：0.75mm，X，Y和Z各方向2小時
	耐沖擊	加速度：100m/s2(約10G)，X，Y和Z各方向5次
投光二極體		紅色LED(調制式)
材質		外殼：耐ABS，外表：聚碳酸酯，光纖固定桿：PES
電纜		0.2mm2 4芯橡皮電纜，長2m
電纜延長		0.3mm2以上的電纜全長可延長至100m(注2)
重量		約60g
附件		MS-DIN-2(放大器安裝支架)：1套，調整螺絲刀：1個

注：
1)上表中耐電壓和絕緣電阻僅適用于放大器。
2)注意當電纜延長時，輸出電壓將降低。

I/O電路圖和線路圖

I/O電路圖

注： 模擬電壓輸出不裝備短路保護電路。請勿直接將其與電源或容量負荷直接 連接。 符號 ... D1 : 反向電源極性保護二極管 D2, D3 : 電涌吸收二極管

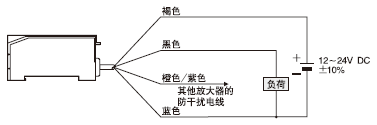

線路圖

檢測特性圖(典型)

設定距離和輸出電壓之間的相互關系

FT-B8 透過型	FT-FM2/ FT-FM2S/ FT-FM2S4/FT-SFM2 /FT-T80 透過型	FT-NFM2/ FT-NFM2S/FT-NFM2S4/ FT-SNFM2 透過型
FT-W8/FT-WS8 透過型	FT-W4/FT-WS4 透過型	FT-WS8L透過型
FT-SFM2L 透過型	FT-A8 透過型	FT-AFM2/FT-AFM2E透過型
FD-B8 反射型	FD-FM2 /FD-FM2S/FD-FM2S4/FD-T80 /FD-S80 反射型	FD-NFM2/FD-NFM2S /FD-T40/FD-NFM2S4/FD-SNFM2反射型

設定距離和輸出電壓之間的相互關系

FD-W8/ FD-WT8/FD-WS8反射型	FD-WG4/FD-WSG4反射型	FD-G4反射型
FD-EG1反射型	FD-AFM2/FD-AFM2E反射型

當使用封條型狹縫透光罩時，設定距離和輸出電壓之間的相互關系

FT-A8 透過型
一側有狹縫透光罩(0.5×12mm)	兩側有狹縫透光罩(0.5×12mm)	一側有狹縫透光罩(1×12mm)
兩側有狹縫透光罩(1×12mm)

使用指南(放大器)

安裝

安裝放大器		拆卸放大器
① 將放大器后部安裝在附帶的放大器安裝支架(MS-DIN-2)上或裝在 35mm寬的DIN導軌上。 ② 按下放大器前部，將其安裝在放大 器安裝支架(MS-DIN-2)上或DIN導軌上。		①將放大器向前推。 ② 提起放大器前端將其拆下。

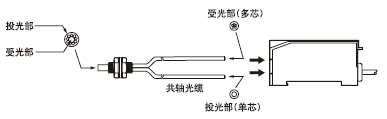

連接光纜
① 放下光纖固定桿。 ② 慢慢將光纜插進入口，直到停止。(注1) ③ 將光纖固定桿固定至起始位置。
注： 1)如果光纜未插到停止部位，檢測距離會縮短。 2)連接共軸反射型光纖時，如FD-G4或FD-FM2，將中心光纖電纜(單芯)插進投光入口，外部光纖電纜(多芯)插進受光入口。如果相反插入，檢測精確度會降低。

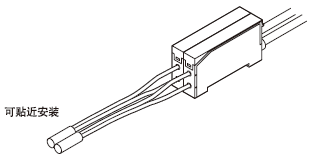

防干擾功能

因?yàn)镕X-11A中已安裝了防干擾功能，兩套光纖可貼近安裝。接線和防干擾轉換開關設定需按如右操作：

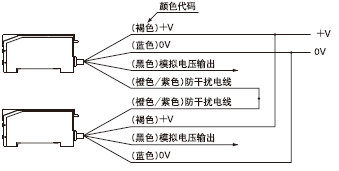

接線 將防干擾電線與兩個FX-11A放大器各自的0V電線連結在一起。	防干擾轉換開關 將一個放大器防干擾轉換開關設定在“MAIN”處，另一個設定在“SUB”處。
	※不使用防干擾功能時 · 確保已經把防干擾轉換開關設定在“MAIN”處，如設定在“SUB”處，傳感器將不起作用。 · 防干擾電線需絕緣。

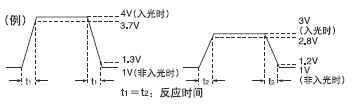

反應時間選擇

(1)FX-11A的反應時間可在“1ms”或“10ms”之間選擇， 如檢測應用并不需快速反應，建議可選擇“10ms”，它可以不受外界噪音及周圍光線影響，保證檢測的可靠性。 如選擇了“1ms”，注意電磁噪音以及周圍光線。 (2)FX-11A的反應時間是輸出電壓從1V(非入光時電壓)升至到 [90%{入光時電壓－1V(非入光時電壓)}＋1V(非入光時電壓)]所需時間或輸出電壓從入光時電壓降到[10%{入光時電壓－1V(非入光時電壓)}＋1V(非入光時電壓)]所需時間。FX-11A的反應時間是恒定的，不受輸出電壓振幅的影響。

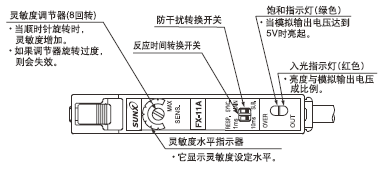

部件說明

靈敏度調節

步驟	操　作	靈敏度操作調節器
(1)	把靈敏度調節器完全逆時針旋轉。(最小靈敏度)
(2)	調節光纖頭位置以及光纖頭與物體間的位置，盡可能多地接受入射光線。	————————
(3)	順時針旋轉靈敏度調節器直到飽和指示燈亮起。一旦燈亮起，再逆時針旋轉，直到飽和指示燈熄滅。這是在飽和前的最大靈敏度點。

其他

尺寸(單位：mm)

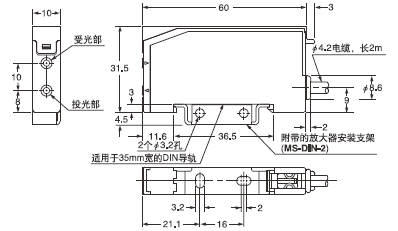

FX-11A 放大器(使用附帶的放大器安裝支架裝尺寸)

注：左圖為無罩狀態。

MS-DIN-2 放大器安裝支架(FX-11A附件)

材質：冷軋?zhí)间?SPCC) (單面鍍鉻)
