產品特點:

惡劣環境下也能發揮超強威力。 光束能量得到大幅提高 (紅色LED型) 光束能量得到大幅提高。在多塵條件下的檢測能力得到加強，檢測距離也有大幅增加。完全可以在各種環境下進行設置。	長期·短期穩定性提高 紅色LED型在裝備了能確保長期穩定投光的“4元素投光二極體”基礎上，新增了可提高電源接通時等的穩定性的“APC電路”。與原有型號相比，穩定性得到極大提高。
備有3種顏色(紅·藍·綠)的LED 可根據用途選擇使用。

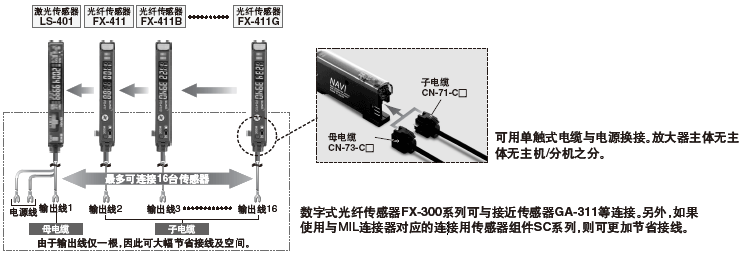

極佳的施工性·維護性(連接器型) 連接器型使用的是在數字光纖傳感器FX-300系列中采用的單觸式電纜。可與激光傳感器混合使用，從而節省電源線。

徹底追求其易懂、易用性

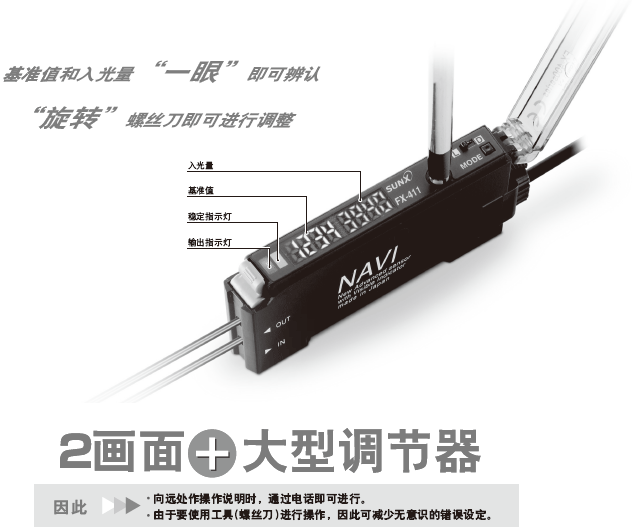

同時顯示入光量和基準值 無需操作即可同時確認入光量和基準值。此外，調整時也無需進入復雜的模式。	大型無限制調節器(新提案) 無論是精密螺絲刀還是普通尺寸的螺絲刀都可進行操作。另外，由于是無限制構造，因此無需擔心因過度旋轉而造成的損壞。
簡單明了的按鈕設計 基準值調節器和工作轉換開關采用大型化設計。其操作與通用光電傳感器操作相似。不經常使用的功能則通過置于不明顯位置的設定開關進行操作。	可手動旋轉的FX-412(新提案) 只需利用指尖夾持，即可直接旋轉調節器，而不必再使用螺絲刀。

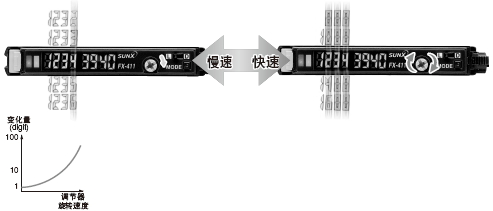

裝備有R.S.S.※調節器，可一起設定 ※Rotation Speed Sensitivity 由于根據調節器的旋轉速度可改變基準值的變化量，因此能進行快速調整。

追求有技術保證且極具便利性的功能

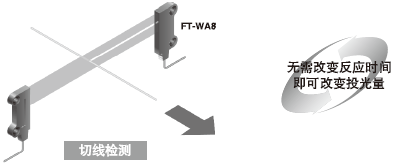

最適用于飽和對策/投光量可變功能(紅色LED型)(新提案) 在近距離檢測，透明物體及微小物體檢測時等，如果受光水平達到飽和，無需改變反應時間即可調節傳感器的投光量，從而確保穩定檢測。
備有3種類型的定時器	可防止達8套的干擾(U-LG時) 基于光通信功能，最多可貼近安裝8套光纖(FAST，STD時為4套)，且能防止相互干擾。 (電源接通時自動設定)

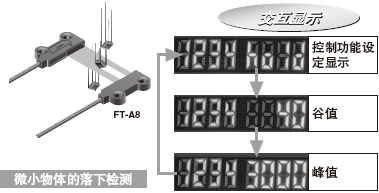

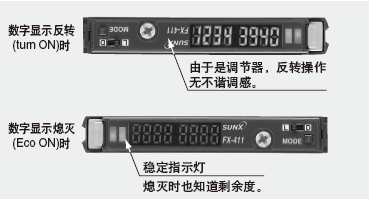

數字顯示反轉·熄滅功能 根據設置場合可設定數字顯示反轉。此外，由于備有穩定指示燈，即使在數字顯示熄滅時也可確認入光剩余度。	控制功能 可顯示入光量的峰值/谷值控制。通過落下檢測等很方便就能確認入光量。此外，由于看著基準值確認峰值、谷值，因此調節也十分容易。

訂購指南

電纜型放大器

種 類	形狀	型號	投光二極體	輸出	內容
NPN輸出		FX-411-C2	紅色LED	NPN開路集電極晶體管	附帶長度為2m的橡皮電纜電纜外徑：φ 3.7mm
		FX-411B-C2	藍色LED
		FX-411G-C2	綠色LED
PNP輸出		FX-411P-C2	紅色LED	PNP開路集電極晶體管
		FX-411BP-C2	藍色LED
		FX-411GP-C2	綠色LED

放大器(放大器不附帶單觸電纜，請另行訂購。)

種 類	形狀	型 號	投光二極體	輸 出	適配電纜(另售) 種類 型號 長 度 母電纜 CN-73-C1 1m CN-73-C2 2m CN-73-C5 5m 子電纜 CN-71-C1 1m CN-71-C2 2m CN-71-C5 5m
NPN輸出		FX-411	紅色LED	NPN開路集電極晶體管
		FX-411B	藍色LED
		FX-411G	綠色LED
PNP輸出		FX-411P	紅色LED	PNP開路集電極晶體管
		FX-411BP	藍色LED
		FX-411GP	綠色LED
NPN輸出		FX-412(注1)	紅色LED	NPN開路集電極晶體管
		FX-412B(注1)	藍色LED
		FX-412G(注1)	綠色LED

注： 1) FX-412□屬于用手指撥轉閥值調節器的類型。

單觸電纜（放大器不附帶單觸電纜，請另行訂購。）

種 類	型 號	說 明
母電纜 （3芯）	CN-73-C1	長度：1m	0.15mm2 3芯橡皮電纜，一端接帶連接器。 電纜外徑：f 3.0mm	母電纜 ·CN-73-C□
	CN-73-C2	長度：2m
	CN-73-C5	長度：5m
子電纜 （1芯）	CN-71-C1	長度：1m	0.15mm2 1芯橡皮電纜，一端接帶連接器。 電纜外徑：f 3.0mm	子電纜 ·CN-71-C□
	CN-71-C2	長度：2m
	CN-71-C5	長度：5m

配件(另售)

尾盤(放大器不附帶尾盤。當放大器串聯連接時請另行訂購。)

形狀	型號	說明
	MS-DIN-E	當串聯連接多個放大器，或在DIN導軌上移動放大器時，這些尾盤確保所有的放大器安全安裝并充分連接。 (每套2個)

品 名	型號	說明	形狀
放大器安裝支架	MS-DIN-2	安裝放大器時使用。
光纖放大器 保護封條	FX-MB1	2個交流窗密封墊和1個連接器封條：10套 交流窗密封墊：防止從另一個放大器上傳輸信號造成的故障，及其對另一個放大器的影響。 連接器封條：帶有單觸電纜針，以防任何金屬的觸碰。

光纖列表(樣例)

透過型(每套2個)

種 類		光纖頭形狀(mm)	檢測距離(mm)（注1）			光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
			紅色LED	藍色LED	綠色LED
螺 紋 頭 型	M 4			440 110 75	220 55 40	2m	R25	FT-B8
				230 60 40	120 30 22			FT-FM2
				170 45 30	100 26 18		R1	FT-W8
				240 64 45	120 32 22	1m	R10	FT-P81X
	M 3			85 20 14	38 10 7	2m	R25	FT-NFM2
				35 8 5	34 5 3	2m	R1	FT-W4
特 殊 型	寬 光 帶 型			900 300 220	400 150 110	2m	R1	FT-WA8
				900 300 220	400 150 110		R10	FT-A8

注：
1) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
2) 光纖長度實際上將檢測距離限制在3,500mm長。

反射型

種 類		光纖頭形狀(mm)	檢測距離(mm)（注1）			光纜長度 ： 自由裁切	彎曲半徑 (mm)	型號
			紅色LED	藍色LED	綠色LED
螺 紋 頭 型	M 6			160 40 26	86 21 14	2m	R25	FD-B8
				90 23 15	46 12 8			FD-FM2
				53 11 8	28 7 4		R1	FD-W8
				70 16 10	32 8 5	1m	R10	FD-P81X
	M 4			35 8 5	16 4 2	2m	R25	FD-NFM2
				26 5 3	12 3 2	2m	R2	FD-WG4
				48 11 8	20 5 3		R25	FD-G4
	M 3			50 11 6	22 6 4	1m (注3)	R10	FD-G6X

注：
1) 檢測距離是以白色無光澤紙(FD-B8、FD-FM2、FD-W8、FD-P81X為400×400mm、此外的為200×200mm)為檢測物體時的數值。
2) 請注意自由裁切型光纖的裁切方法可能造成檢測距離最大20%的減少。
3) 從放大器的插入端開始允許裁切距離是700mm。
規格

種 類		NPN輸出			PNP輸出
		紅色LED	藍色LED	綠色LED	紅色LED	藍色LED	綠色LED
型 號	電纜型	FX-411-C2	FX-411B-C2	FX-411G-C2	FX-411P-C2	FX-411BP-C2	FX-411GP-C2
	連接器型	FX-411	FX-411B	FX-411G	FX-411P	FX-411BP	FX-411GP
		FX-412(注2)	FX-412B(注2)	FX-412G(注2)
電源電壓		12～24V DC±10% 脈動P-P10%以下
輸出		<紅色LED型> 通常時：960mW以下（電源電壓24V時，消耗電流40mA以下） ECO模式時：840mW以下（電源電壓24V時，消耗電流35mA以下）			<藍色LED/綠色LED型> 通常時：720mW以下（電源電壓24V時，消耗電流30mA以下） ECO模式時：580mW以下（電源電壓24V時，消耗電流24mA以下）
輸出工作		可用開關轉換入光時ON或非入光時ON
短路保護		裝 備
反應時間		150μs以下(FAST)、500 μs以下(STD)、4.5ms以下(U-LG) 轉換式
工作狀態指示燈		橙色LED（輸出ON時亮起）
穩定指示燈		綠色LED（穩定入光時，穩定非入光時亮起）

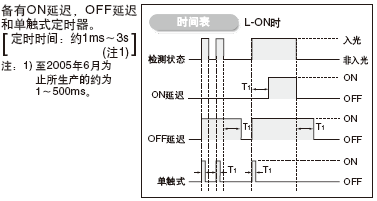

定時器功能		裝備有ON延遲/OFF延遲/單觸式定時器 可轉換為有效或無效 定時時間：約1ms～3s（注3）（1～10ms:可設定為1ms單位，10～100ms:可設定為10ms單位， 100～500ms:可設定為50ms單位，500ms～1s:可設定為100ms單位，1s～3s:可設定為500ms單位）
自動防干擾功能		裝 備（最多可貼近安裝4個光纖頭。但U-LG模式只能安裝8個光纖頭）（注4）
環 境 性 能	周圍溫度	－10～＋55°C （4～7臺串聯連接時：－10～＋50°C，8～16臺串聯連接時：－10～＋45°C） （注意不可結露，結冰），存儲：－20～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,000Rx以下
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間（注5）
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC 250V的高阻表（注5）
	耐振動	頻率：10～150Hz，雙振幅：0.75mm，X，Y和Z各方向2小時
	耐沖擊	加速度：98m/s2（約10G），X，Y和Z各方向5次
投光二極體](調制式)		紅色LED	藍色LED	綠色LED	紅色LED	藍色LED	綠色LED
投光波峰波長		650nm	470nm	525nm	650nm	470nm	525nm
材質		外殼：耐熱ABS，外罩：聚碳酸酯
電纜延長		用0.3mm2以上電纜全長可延長至100m（5～8個部件50m，9～16個部件20m）
重量		凈重：約20g ，毛重：約30g

注：
1) 未指定的測定條件的周圍溫度＝＋23°C。
2) FX-412□是只需利用指尖夾持，即可旋轉基準值調節器的機型。
3) 至2005年6月為止所生產的約為1～500ms。
4) 當電源打開中時，投光定時自動設定為防干擾。
5) 上表中的耐電壓和絕緣電阻只適用于放大器。

I/O電路圖

NPN輸出型	PNP輸出型

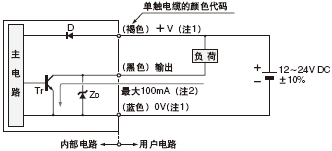

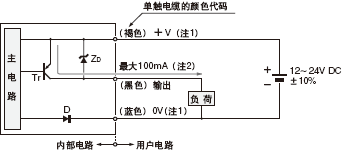

注： 1) 單觸電纜的子電纜不裝備＋V(褐色)和0V(藍色)，電源來自母電纜的連接器。 2) 串聯連接5臺以上的放大器時，最大50mA。 符號 … D ：反向電源極性保護二極管 ZD ：電涌吸收齊納二極管 Tr ：NPN輸出晶體管	注： 1) 單觸電纜的子電纜不裝備＋V(褐色)和0V(藍色)，電源來自母電纜的連接器。 2) 串聯連接5臺以上的放大器時，最大50mA。 符號 … D ：反向電源極性保護二極管 ZD ：電涌吸收齊納二極管 Tr ：PNP輸出晶體管

使用指南

尺寸(單位：mm)

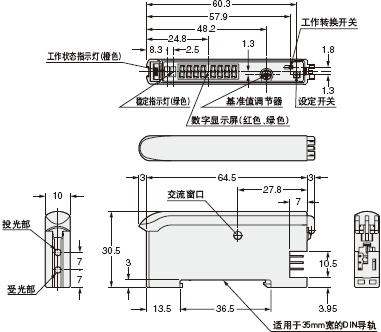

FX-411□ FX-411□P 放大器

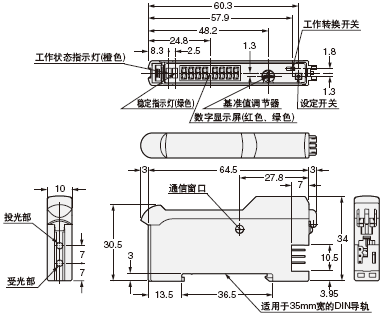

FX-412□ 放大器

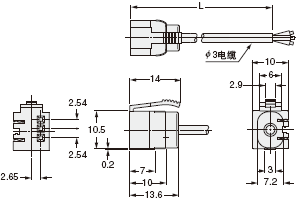

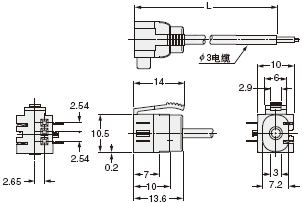

CN-73-C1 CN-73-C2 CN-73-C5 母電纜(另售)	CN-71-C1 CN-71-C2 CN-71-C5 子電纜(另售)
型　號 長度(mm) CN-73-C1 1,000 CN-73-C2 2,000 CN-73-C5 5,000	型　號 長度(mm) CN-71-C1 1,000 CN-71-C2 2,000 CN-71-C5 5,000

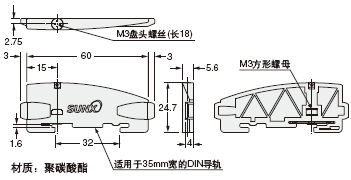

MS-DIN-E 底板(另售)	MS-DIN-2 放大器安裝支架(另售)
