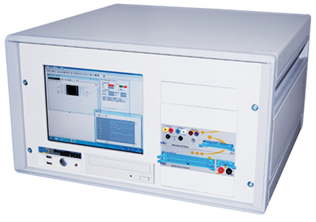

ABI-8200包含2個重要測試模塊：ABI-6400+ABI-2400

模塊一：ABI-6400的技術參數

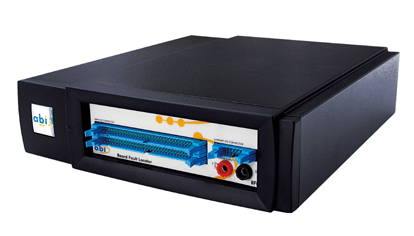

6400單獨成為測量設備的外形

離線測試盒

主要測試功能：

1)64通道數字集成電路在線、離線功能測試
2)64通道V-I曲線模擬通道測試(可測模擬器件)
3)強大的元器件和整板仿真測試功能
4)閾值電平零界點掃描測試
5)短路追蹤測試(低電阻測試)
6)實時顯示輸出邏輯電平值
7)存儲器功能測試
8)數字時序編輯功能
9)未知器件型號查詢
10)程控電源供電,可設定輸出的延遲時間

產品特征描述

1)中英文測試軟件，產品體積小，重量輕，USB接口，適合攜帶
2)數字測試通道:64路(可擴充到256通道).
3)模擬測試通道64路，即64路V-I曲線測試(可擴充到256通道). 1路v-i探棒測試
4)隔離通道:4路.總線競爭信號隔離功能:用于解除總線競爭，確保正確測試掛在總線上的三態器件(如74LS373,74LS245,等)，可提供4路總線競爭隔離信號。
5)能夠對多種邏輯電平數字邏輯器件進行在線/離線功能測試；可以通過圖像化的編輯器自定義測試庫，可以快速擴充測試庫
6)配有離線測試盒，快速測試批量元器件。離線測試和在線測試功能完全一至。
7)IC型號識別：標識不清或被擦除型號的器件，可“在線”或“離線”進行型號識別測試。
8)讀寫存儲器功能測試:可針對記憶容量在2k×8到256k×8的EPROM進行讀取,對比及將資料存入電腦中,可進行在線或離線測試.可采取在線(離線)學習/比較的測試方法，先把好板上EPROM中的程序讀出來，保存到計算機上，再和壞板上的相同器件中的程序進行比較測試；測試結果定位到存儲單元地址上，并打印出該地址正確和錯誤的代碼
9)5V/5A的直流電源程控自動輸出,具有過電壓及過電流保護功能.由系統自動控制輸出,并可設定輸出的延遲時間.方便各種類型電路板的測試。
10)數字集成電路測試中集電極開路，自動上加上拉電阻。
11)V-I曲線測試具有單通道探筆測試功能，方便分立器件的V-I曲線測試
12)LSI大規模集成電路在線功能及狀態分析測試：可采取學習、比較的方式對一些常見的LSI器件進行功能及狀態分析測試。

測試準確-源自先進的測試技術

1.同一器件同一時間完成多種測試：功能測試，V-I曲線測試，曲線拐點溫度變化系數，各個管腳電壓值測量,管腳連接狀態測量顯示,
2.圖形化元件測試庫的編輯,輸入輸出各個測試通道的邏輯時序可以由測試者圖形化自定義編輯測試完成，方便快捷的建立起測試庫中沒有的元件庫
3.整板測試非常簡單，通過圖形化的測試庫編輯器，根據電路板原理，定義輸入激勵信號及測試輸出的標準響應信號，快速建立板測試庫，快速批量檢測電路板的功能。
4.邏輯電平閾值自動掃描,確定板系統邏輯電平閾值零界值,設定循環測試來發現不穩定的錯誤結果.
5.邏輯電平閾值自定義。可以設定非標準的邏輯電平閾值，檢查不穩定的元器件。
6.短路電阻測量功能：三段低電阻測量范圍，可以用圖像及聲音的變化來表示電阻值大小，并自動探棒校正功能。此功能可以用以檢查電路板線路的電阻值，及檢查短路點。
7.輸出邏輯時序圖形顯示、具體時序電壓值顯示,方便掌握具體有用測試信息。
8.V-I曲線測試功能:可針對元件直接進行測試，曲線電壓掃描范圍：-10v~+10v；測試電壓可由2.5到5V步階式調整, 可調整為非對稱電壓掃描信號，正負電壓可以不一至，例如：-2.5v~+10v 最大限度地保證測試的安全性。其輸出電流由系統自動調整設定.掃描信號可達幾十種。
9.V-I曲線溫漂拐點系數測定，可以觀測曲線拐點溫度變化系數，易于發現一些器件的非固定性故障。方便找出不穩定器件.
10.系統可以在64路的基礎上以64通道為單位進行通道擴充，直至256通道

英國ABI-6400電路板故障檢測儀技術參數：

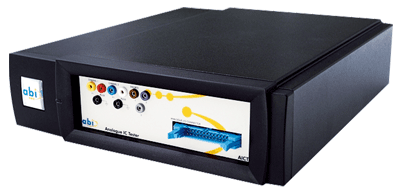

2400單獨成為測量設備的外形

ABI2400電路板故障檢測儀特點：

1)適合數字及模擬集成電路的測試
2)可進行在線或離線測試與分析
3)具有24路測試通道+2路探棒測試
4)安全性高的無電源測量方式
5)矩陣式V-I曲線測試模式, 可針對管腳間的阻抗曲線進行測試
6)在進行離線測試時, 可針對芯片內部進行阻抗分析
7)自動對比及儲存曲線,
8)可切換VI,VT及IT三種顯示模式, 可配合不同功能型式的FET元器件測試
9)可設定同步脈沖信號的寬度, 進行可控硅元器件或FET的功能測試
10)可進行光耦合器及繼電器元器件的速度功能測試
11)具有二組信號源, 可輸出直流信號, 針對光電耦合器及繼電器進行穩態測試.
12)曲線相似度百分比顯示，具有業界中最多的測試條件設計, 大大提高了故障診斷能力.
13)測試頻率高達到12kHz, 非常合適測試電感及高頻電容器件
14)本系統具備自動信號補償功能, 可針對測試環境及夾具進行自校測試, 以防止測量信號失真.
15)可由軟件來進行維修日志的編寫
16)可由軟件加入圖片, 用來清楚的表示量測位置及電路板圖像.
?
ABI2400測試技術參數
