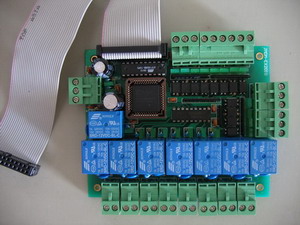

JMDM-EX20DIO擴展板說明書

一、特性
1. 12路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；
2. 8路繼電器隔離數字量輸出，可以直接接220V工作電壓，最大輸出電流為6A；
3. 它是和主板一起用的，一塊主板（JMDM-MB01）最多可以和20片功能板（JMDM-EX20DIO）相聯，構成400點(240點輸入，160點輸出)的大系統；
4. 供電電壓有2組：一組為5V，可由主板提供；另一組為12V，為外接；
5. 驅動程序?qū)懞迷诠獗P中，操作容易；
例：1.判斷第一個點是不是有輸入：
 if(IN1==0)  mid1=1;
  else        mid1=0;
2.第五個繼電器斷開，第七個繼電器吸合；
out_bit(5,1)；
out_bit(7，0)；
二、規格
1. 工作溫度：-10~+65°C；
2. 儲存溫度：-20~+80°C ；
3. 濕度：5~95% 無凝結 ；
4. 功耗(無外部設備): +5V@ 0.5A (典型值) 。

附：與各種擴展板一起使用的JMD-MB01主板說明書

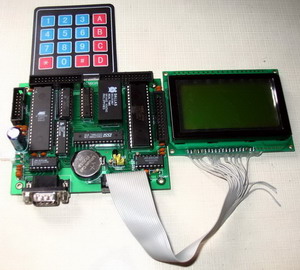

JMDM-MB01主板說明書

一、特性
1. 8位高性能單片機作為主控制芯片，型號是P89V51RD2HB，芯片中故化的64K flash 用于保存程序；
2. 主電源采用5V直流電；
3. 數據存儲EEPROM：32K Bytes (掉電數據不失)，117字節的SRAM；
4. 串口：1路 RS232或1路 RS485(可以切換)；
5. 并口：8255提供3路并口，可用于接小型打印機(各種針式、熱敏打印機、面板式打印機)；
6. LCD接口：可以直接連接各種規格字符，點陣，圖形顯示屏（如12864 320240  240128）；
7. 鍵盤接口：可以連接用戶自定義鍵盤板或掃描矩陣鍵盤；
8. 看門狗：外接硬件看門狗；
9. 緊湊型外形 ，PCB尺寸：100mmX 90mm，可用螺釘安裝；
10. 可直接通過RS232接口下載程序，無需燒錄器，使程序修改，升級方便；
11. 用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程；
12. 實時時鐘：DS12C887，可實現年、月、日、時、分、秒自動控制；
13. 6*255個外部地址空間可以利用（可外接：1.數字量信號輸入板；2.數字量信號輸出板；3.AD板；4.DA板；5.步進電機控制板；6.語音板）。
二、規格
1. 工作溫度：-10~+65°C；
2. 儲存溫度：-20~+80°C ；
3. 濕度：5~95% 無凝結 ；
4. 功耗(無外部設備): +5V@ 0.5A (典型值) 。
三、用途
1. 可以連各種外接功能板用于各種特定的控制；
2. 也可作為單片機主板應用。
