JMDM-28DIOMR

一、特性
1.8位高性能單片機作為主控制芯片，64K程序存儲器，也可以用來保存數據，斷電數據不丟失；
2.工作電源采用15V交流電或16V直流電，標準功率為10W；
3.16路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源用于計數；
4.12路繼電器(采用松下原裝繼電器)輸出，輸出電壓為0—220V，最大輸出電流為5A， 輸出口狀態可回讀；
5.系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
6.有兩盞LED燈顯示工作狀態，LED燈和撥碼開關是復用的，也可用來設置兩個參數；
7.有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或觸摸屏等外設通信；
8.可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
9.緊湊型 (適合任何尺寸的機箱) ，PCB尺寸：155mm*110mm；
10.用Keil C 或匯編編程；
二、規格
1.工作溫度：-10~+65°C；
2.儲存溫度：-20~+80°C ；
3.濕度：5~95% 無凝結 ；
4.功耗(無外部設備): +9V@0.5A (典型值) ；
三、用途
1.可用于各種28個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
2.可用于替代28點以內的PLC用于各種控制場合（如各種機器控制）；
3.可用于單片機學習和試驗。

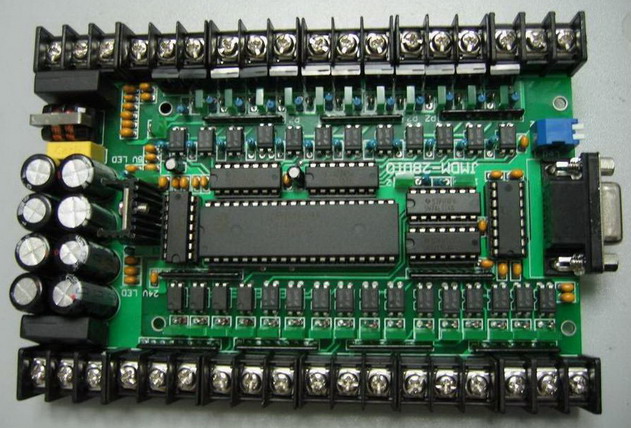

JMDM-28DIOMT控制板說明書
一、特性
1.8位高性能單片機作為主控制芯片，64K程序存儲器，也可用來保存數據，斷電數據不丟失；
2.主電源采用9V交流電，外圍驅動電源采用24/12V交流電；
3.16路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源用于計數；
4.12路光電隔離數字量輸出，集電極開路輸出形式，輸出電壓為24/12V，最大輸出電流為1A， 輸出口狀態可回讀；
5.采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
6.有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或觸摸屏等外設通信；
7.可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
8.有兩盞LED燈顯示工作狀態，LED燈和撥碼開關是復用的，也可用來設置兩個參數；
9.緊湊型 (適合任何尺寸的機箱) ，PCB尺寸：145mm*100mm；
10.用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。
二、規格
1.工作溫度：-10~+65°C；
2.儲存溫度：-20~+80°C ；
3.濕度：5~95% 無凝結 ；
4.功耗(無外部設備): +9V@ 0.5A (典型值) ；
三、用途
1.可用于各種28個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
2.可用于替代28點以內的PLC用于各種控制場合（如各種機器控制）；
3.可用于單片機學習和試驗。
