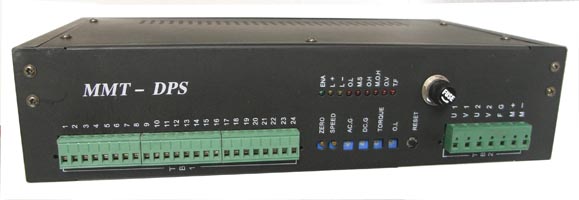

MMT-220DPS20AL 直流伺服控制控制系統
產品描述：該直流伺服驅動器采用全方位保護設計，具有高效率傳動性能：控制精度高、線形度好、運行平穩、可靠、響應時間快、采用全隔離方式控制等特點，尤其在低轉速運行下有較高的扭矩及良好的性能，在某些場合（低轉速、高扭矩、動作線性要求較高）下和交流無刷伺服相比更能顯示其優異的特性，并廣泛應用于各種傳動機械設備上。
適用范圍：控制精度較高的場合及機械設備上，如：試驗機、注塑機等
調速類型：PWM直流脈寬控制H橋驅動
特點：⑴馬達運轉噪音低
⑵調速比寬： 1000：1
⑶轉速控制精度高：0.1%
⑷零信號時馬達鎖定功能
⑸轉速閉環反饋電壓等級可選
⑹開關量換向功能
⑺零點漂移極小
⑻上/下限速度設定
⑼上/下限位保護功能
⑽具有過壓、過流、過溫、輸出短路、馬達過溫、反饋異常等保護及報警功能
電機類型：直流伺服、永磁等有刷直流馬達
功率范圍：
|
電流
電壓 |
10A |
20A |
30A |
|
90V |
0.67KW |
1.35KW |
2.0KW |
|
110V |
0.8KW |
1.65KW |
2.5KW |
|
180V |
1.35KW |
2.7KW |
4.0KW |
|
220V |
1.65KW |
3.3KW |
5.0KW |
1HP=0.735KW 選擇調速器電流范圍：馬達額定電流的（1.2倍-2倍）
技術參數：
|
系列MMT- |
輸入電壓
AC（V） |
輸出電壓
DC（V） |
輸出電流
（A） |
控制
方式 |
轉速反饋
信號類型 |
復位方式 |
使能控制
方式 |
上限位
控制方式 |
下限位
控制方式 |
|
開關量 |
手動 |
|
220DS10AL |
110
220 |
0~110/220
0~90/180 |
10 |
電位器
0~±10V |
測速機 |
● |
● |
開關量 |
開關量 |
開關量 |
|
220DS20AL |
20 |
|
220DS30AL |
30 |
|
備注：1、接受DC直流供電訂制
2、接受其他技術要求訂制 |
|
系列 |
正/反向
控制方式 |
鎖定
功能 |
故障報警
方式 |
測速
異常
保護 |
驅動器
溫度
保護 |
馬達
溫度
保護 |
短路
保護 |
過載
保護 |
過壓
保護 |
欠壓
保護 |
|
220DS10AL |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
220DS20AL |
|
220DS30AL |
|
備注：1、接受DC直流供電訂制
2、接受其他技術要求訂制 |
功能調整：☆零點漂移調整ZERO
☆速度限制調整SPEED
☆扭矩調整TORQUE
☆電流限制調整O.L
☆加速時間調整AC.G
☆減速時間調整DC.G
