(高溫、耐腐蝕)式液位變送器
導壓式液位變送器的傳感器部分與信號處理電路在接線盒內部，由投入液體內的集氣筒內的氣體與介質接觸，通過導氣管將壓力傳遞給傳感器，避免了傳感器與被測介質的直接接觸，適應于高溫強腐蝕性等場合，有效地解決了高溫腐蝕液體以及污水液位測量的難題。它特別適合于高溫、腐蝕性液體和污水的測量。
導壓式液位變送器選用MC20B型壓力變送器為壓力測量部件，由集氣筒采集到液位壓力信號，傳送給壓力變送器，將壓力信號轉換為液位信號輸出。
壓力變送器與液位關系為： P=0.0098ρH+Pc
式中：P 壓強MPa; ρ 液體密度（g/cm3）;H 液面深度;Pc 液面壓力（常壓為0）
主要特點:
l 傳感器不接觸被測介質，可靠性高
l 獨特的轉換電路，性能穩定
l 過電壓反極性保護
l 零位滿度現場可調節
l 穩定性好，優于0.2%FS/年
主要技術參數:
主要技術參數
|
量程（米） |
0—1.5.......50m |
|
輸 出 |
4—20mA（1-5V）二線；
0—10mA（0—5V）三線； |
|
精 度 |
Ⅱ �、� |
|
非線性
重復性
遲 滯 |
（%F·s） |
0.3 0.5 |
|
零點及靈敏度溫度漂移（%/℃F·S) |
≤0.03 ≤0.05 |
|
零點漂移（%/F·S4h） |
≤0.3 ≤0.5 |
|
長期穩定性（%F·S/年） |
0.2 0.3 |
|
工作電壓（V） |
+24標定（+18～+36） |
|
補償溫度（℃） |
0～70 |
|
工作溫度（℃） |
-20℃～250 |
|
過載能力（%） |
300 |
|
壽 命 |
>1×108壓力循環（25℃） |
|
頻響（Hz） |
>1000 |
|
測量介質 |
高溫液體、腐蝕性液體 |
|
膜片材料 |
316L不銹鋼 |
|
防爆等級 |
ExiaⅡCT6 |
|
防護等級 |
IP67 |
|
殼體材料 |
1Cr18Ni9Ti |
|
接口 |
投入分體式 |
|
|
|
產品類型:
l 螺紋式導壓型液位變送器
l 法蘭式導壓型液位變送器

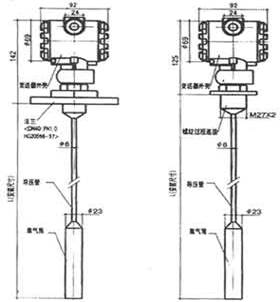

產品尺寸：
