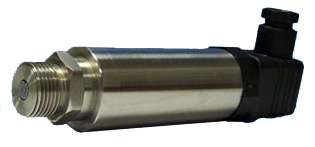

CY200高精度數字壓力溫度傳感器 |
| |
 |
| |
CY200高精度數字壓力傳感器利用微處理器SOC的處理和存儲能力，針對硅壓力傳感器的初始偏移和靈敏度的非線形進行智能化矯正和補償，并進行濾波、放大、A/D轉換，從而得到0.05%高精度的智能化數字壓力傳感器。數字化、智能化、低功耗、網絡化的設計使CY200數字壓力傳感器具有模擬壓力傳感器不可比擬的優勢。
CY200系列可應用在計量、壓力現場校驗、石油、化工、水力、水工等領域測試壓力、溫度監測，或?qū)毫囟韧瑫r(shí)監測的用戶。與模擬壓力傳感器/變送器相比較,傳感器的數字化乃至智能化所帶來的好處是不言而喻的: |
| 產品特點： |
 數字量輸出，無需其它數據采集設備，直接在計算機上讀出壓力； |
| 內置智能SOC芯片，對傳感器部件非線性進行自動補償。 |

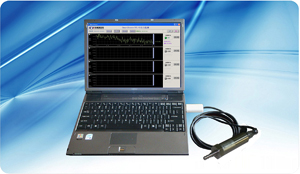

| 與計算機USB接口相連, 直接從USB口取電、通訊，無需外部供電， |
| 通用485、CAN工業總線，方便地組成網絡化的壓力測量系統。 |
| 24位 A/D轉換器，20位的有效分辨率。綜合精度為0.1%,超高精度可達0.05%。 |
| |
|
| |
|
|
| 技術指標： |
| 靜態總精度 |
±0.1% FS |
±0.05% FS |
| 采樣間隔 |
100次/秒～1次/1小時可調 |
10次/秒～1次/ 1小時可調 |
| 壓力類 |
表壓、絕壓、絕壓 |
表壓 |
| 測量范圍 |
50Kpa/100kPa/500kPa/1Mpa/2Mpa/5Mpa/10Mpa/60Mpa
絕壓 0-50KPa ～ 1.1Mpa
負壓 -100Kpa ～ 1MPa |
| 過載能力 |
大于120%FS |
輸出信號 |
數字量 |
| 測量介質 |
適用于對316L不銹鋼兼容的介質的壓力測量 |
| 壓力單位 |
psi, kpa, Mpa, mbar, bar, Hg mm, kg/cm2 或用戶定義 |
| 功耗 |
0.25W/50mA |
供電（恒壓源） |
6V～9V/50mA |
| 出線方式 |
線纜/霍斯曼/航空頭 |

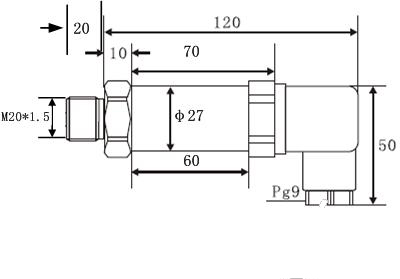

過程接口 |
M20×1.5 |
| 通訊方式 |
單只RS485/ RS232（USB轉485或232） 組網：RS485 |
| 波特率 |
115200 |
分辨率 |
20bit 1ppm | |
| 產品選型 |
| CY200 |
高精度數字壓力傳感器/變送器 |
| |
壓力類型 |
表壓（不標）；絕壓/負壓（A） |
| |
|
量 程 |
（ 0~ X KPa或MPa） |
| |
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
| |
|
|
1 |
±0.1%FS（可不標） |
| |
|
|
2 |
±0.05%FS |
| |
|
|
3 |
其它精度 |
| |
|
|
|
通訊 |
|
| |
|
|
|
S1 |
RS485（單只使用）（可不標） |
| |
|
|
|
S2 |
RS232（單只使用） |
| |
|
|
|
S3 |
485組網 |
| |
|
|
|
|
出線形式 |
航空插座（P5）；霍斯曼（H）; 其它出線（L）； |
| |
|
|
|
|
|
過程接口 |
20x1.5 螺紋（不標）；其它（T） |
| CY200（0~10MPa）—P5 ：表壓10MP/±0.1%FS/RS485/P5出線/M20 x1.5螺紋安裝 |
| CY200（0~10MPa）—2—S2 —P5 ：表壓10MP/±0.05%FS/RS232/ P5出線/M20 x1.5螺紋安裝 | |
|
| |
|

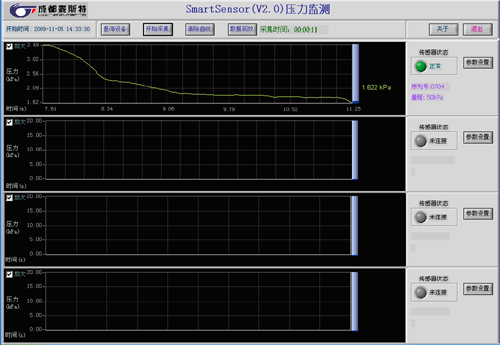

| 軟件界面: |
|
|
 |
|
| |
|
|
