北京平和 PH-34熱電偶信號分配器輸入阻抗：≥100KΩ ，輸出阻抗：電壓型:≥10KΩ 電流型：≤550Ω
規格型號及代碼
A：0-5VDC
B: 1-5VDC
C: 0-20mA
D: 4-20mA
H: 用戶特定參數
主要技術參數
輸入阻抗：≥100KΩ
輸出阻抗：電壓型:≥10KΩ 電流型：≤550Ω
精 度：±0.5%F.S
溫度系數：＜50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：電源、輸入、輸出1、輸出2之間≥100MΩ（500VDC）
絕緣強度：電源、輸入、輸出1、輸出2之間1500VAC/分鐘
電 源：24VDC±10%
消耗功率：＜2W

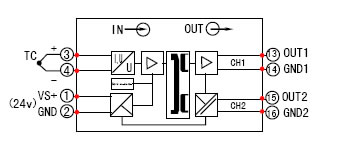

原理示意圖

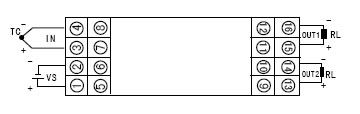

端子編號及接線圖

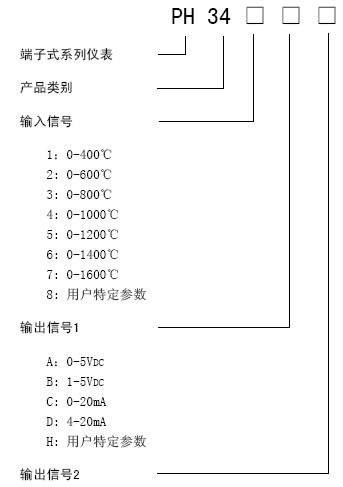

規格型號及代碼
訂貨注明
標明輸入、輸出信號的代碼
例：輸入0-800℃
輸出1:1-5VDC 輸出2:4-20mA
隔離分配器型號PH343ED（注明熱點偶型號K.S.B等）
