北京平和 PH－23熱電阻信號隔離器熱電阻激勵電流：恒流800μA，輸出阻抗：電壓型≥10KΩ 電流型≤550Ω
規格型號及代碼
主要技術參數
熱電阻激勵電流：恒流800μA
輸出阻抗：電壓型≥10KΩ 電流型≤550Ω
精 度：±0.2%
溫度系數：＜50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：電源、輸入、輸出之間≥100MΩ(500VDC)
絕緣強度：電源、輸入、輸出之間1500VAC/分鐘
電 源：24VDC±10%
消耗功率：＜1W

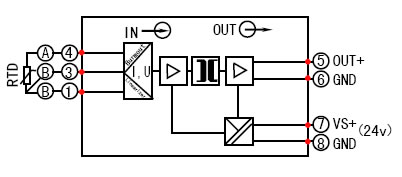

原理示意圖
端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入PT100（0-200℃) 輸出4-20mA
隔離器其型號為PH2345
