實時以太網： 超高速以太網直達端子模塊

Beckhoff 公司的實時以太網技術 EtherCAT（用于控制與自動化技術的以太網）具有性能優異、拓?fù)浣Y(jié)構靈活和組態簡單等特點。EtherCAT 突破了傳統現場總線系統的限制，設立了新的標準： 由于采用了以太網和互連網技術，EtherCAT 可在 30μs 內處理 1000 個分布式 I/O，網絡規模幾乎無限，可實現最佳縱向集成。通過 EtherCAT，高成本的以太網星形拓?fù)浣Y(jié)構可以用簡單的總線形或樹形結構代替，且無需昂貴的專用組件。所有類型的以太網設備都可通過一臺交換機或交換機端口進行集成。

其它實時以太網方法則需要專用主站或掃描卡，EtherCAT 通過非常經濟有效的標準以太網卡（NIC）進行管理。

EtherCAT 組件

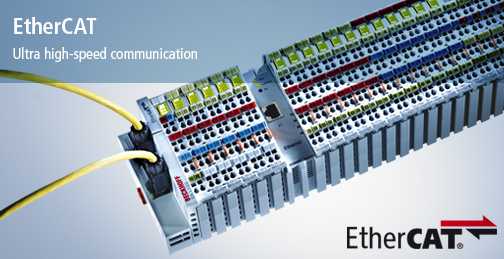

在硬件方面，例如，EtherCAT 端子模塊內部集成了 EtherCAT 技術。防護等級為 IP 20 的 I/O 系統采用的是久經驗證的 Beckhoff 總線端子模塊系統外殼。與總線端子模塊不同（現場總線協議數據在總線耦合器中被轉換到內部的、獨立于現場總線的端子模塊總線），一直到每個 EtherCAT 端子模塊的都使用完整的 EtherCAT 協議。除帶有 E-bus 接口的 EtherCAT 端子模塊之外，也可通過 EtherCAT 總線耦合器 BK1120 來連接帶有 K-bus 接口的成熟的標準總線端子模塊。這樣可確保 Beckhoff 新老產品與廣泛使用的系統之間的兼容性和連續性， 為您現有和未來的投資提供有力保障。

EtherCAT 技術將會集成到以后的 Beckhoff 組件中，如防護等級為IP 67 的現場總線端子盒。而 Beckhoff 工業 PC、CX 系列的嵌入式 PC 、帶控制功能的控制面板以及以太網 PCI 卡，已經集成有此處所提到的 EtherCAT 功能。Beckhoff 也提供帶有 EtherCAt 接口的伺服驅動器。
