LY系列智能數據采集模塊將溫度傳感器鉑電阻或標準電流0～20mA、4～20mA，標準電壓0～5V、1～5V、0～50mV等信號直接轉換成數字量，通過RS485總線及標準通信協議將數據傳送給計算機，還可以通過標準異步并行接口傳送給PLC或嵌入式系統中。模塊以ATMEL89系列單片機為核心組成，通過程序控制通道轉換、采集數據、引線電阻補償(熱電阻)、數字校零、非線性校正和數據處理等，上位主機發送讀取數據命令，模塊響應輸出已經線性化的溫度或其它模擬信號數字量。通訊協議兼容MODBUS協議，可以與大多數通用組態軟件直接連接。
使用方案： 方案一 通過串行通訊口無編程數據傳輸（適用有閑置串口的PLC） 新型小點數PLC 產品都提供了兩個以上的串行口，有的甚至提供了以太網口，這大大增強了對外數據交換能力，可謂OPEN 意義的PLC，可以通過這些通訊口將數據傳進去，這里要做的主要工作是如何將不同的通訊協議轉換成PLC 能接受的協議，通常的做法是在PLC 里編一段通訊程序來實現。LY 系列模塊就可以通過這種方法和S7-200、臺達DVP、和三菱FX 系列相連采集數據，連接方式為RS485，通訊速度為9600，值得一提的是最新型號功能的LY 系列智能模塊可不用編程就直接將數據送入PLC 的存儲區，采用上述方法的前提是PLC 上必須有閑置的串行通訊口。 方案二 利用PLC 的開關量輸入點采集數據 通用小型PLC 的開關量輸入點都為光電隔離晶體管輸入，其工作頻率都能達到100Hz，這是一系列接受二進制數據的有利資源，用四個開入點就可接受并行的8 位半個字節的數據，再用一個開入點做同步節拍控制，就能實現數據采集了，一個占用一個字（兩個字節）的模擬量數據，4 個節拍就能采集完成，最快耗時只有40 毫秒（開入點按100Hz 采集頻率計算）。這種方法雖然占據了PLC 的5 個開入點，而且采集的速度相對又不快，可它卻是在PLC 沒有閑置串行口情況下擴充采集通道數最有效的方法，況且對類似溫度這樣變化相對緩慢的物理量是完全適用的。

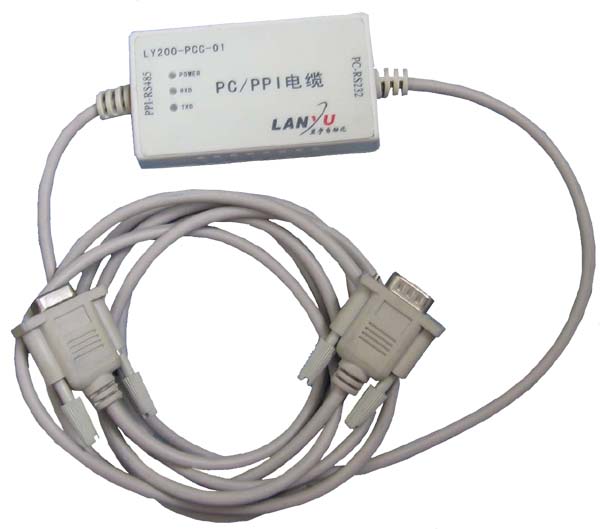

LY200-PPI編程/通迅電纜與西門子S7-200的PC/PPI編程通迅電纜兼容，可作為PC/PPI電纜使用。RS485側直接插入PLC通訊口，RS232側直接插入PC機串口。
☆具有光電隔離功能 ☆帶收、發及電源指示燈 ☆長度3米、5米等多種規格

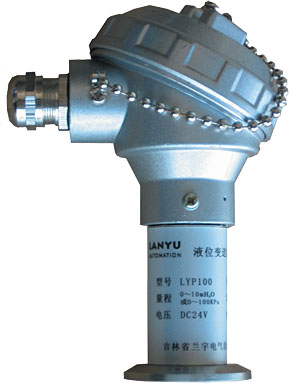

LY-P100系列衛生型靜壓式液位變送器安裝在常壓液體容器的底部，通過表壓信號反映液位高度。該系列產品采用E+H進口精密陶瓷電容,變送器采用316材質的快裝卡盤連接,無毒、耐腐蝕便于清洗。其設計完全遵照醫藥食品行業的衛生級標準。
