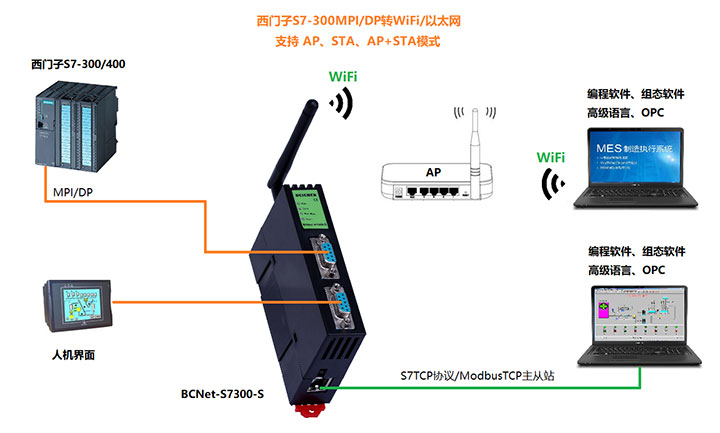

BCNet-S7300-S用于西門子S7-200/SMART S7-200/S7-300/S7-400/西門子數控840D、840DSL等PLC的數據采集，非常方便構建生產管理系統。模塊集成WiFi功能，支持AP模式、STA模式和AP+STA模式，非常方便構建WiFi網絡，直接通過WiFi進行PLC編程、數據采集和數據交換。支持與 S7-200、S7-200SMART 、S7-1200/1500、S7-300、S7-400的以太網接口進行通訊的功能和ModbusTCP主從站功能；擴展的九針母口，支持MPI/PROFIBUS主站通訊和ModbusRTU的主從站功能。
? BCNet-S7300的增強型
? 直通型和橋接型可撥碼選擇

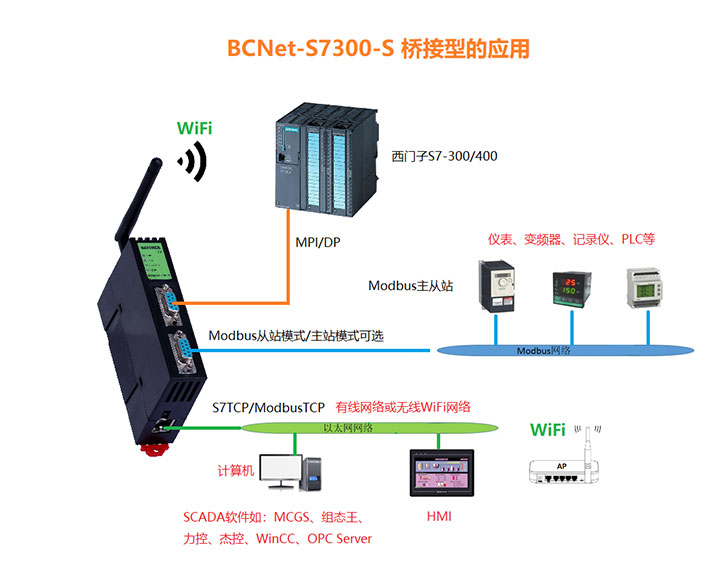

? 直通型和橋接型分別支持MPI/PROFIBUS主站通訊和ModbusRTU主從站功能
? 支持AP模式、STA模式和AP+STA模式
? 支持WiFi、以太網編程、數據采集和數據交換
? 網口支持S7TCP和BCNetS7協議
? 網口集成ModbusTCP主從站功能
1、 支持多主站通訊，擴展口可以連觸摸屏或其他主站。
2、 通過WEB服務器或配置診斷工具BCDevice對設備進行參數設置和運行診斷。
3、 波特率9.6Kbps~6Mbps自適應。
4、 安裝在35mm導軌上，通DP電纜連接PLC的PPI/MPI/PROFIBUS通訊口上，需外接24VDC電源供電。
5、 集成WiFi功能，支持AP模式、STA模式和AP+STA模式。
6、 通過WiFi可進行PLC編程、數據采集和數據交換。
7、支持與 S7-200、S7-200SMART 、S7-1200/1500、S7-300、S7-400的以太網接口進行通訊的功能和ModbusTCP主從站功能。
8、擴展的九針母口，支持modbusRTU的主從站功能。
9、支持西門子S7以太網通訊驅動，包括MicroWIN、STEP7、博途和WinCC等。
10、用戶可以按照BCNetS7協議采用高級語言編程（如VB、VC、C#等），實現與S7-200/300/400的數據通訊，方便開發生產管理系統。
11、免費提供BCNetS7 OPC服務器，支持OPC通道的SCADA以O(shè)PC方式與PLC進行通訊。
12、集成ModbusTCP服務器， Modbus數據區可自動或編輯映射至S7-200/300/400寄存器。
13、可同時實現S7TCP連接、ModbusTCP通訊，最多支持32個上位機的連接。
14、支持用戶側通過以太網實現固件更新，一次購買，永久升級。
| 產品型號 | BCNet-S7300-S |
| 描述 | 西門子S7-300以太網通訊處理器 |
| 顏色 | 金屬黑 |
| 狀態顯示 | Pwr，Bus，WiFi |
|
以太網接口 接口類型 輸出速率 |
Link/Active指示燈，自動極性交叉 RJ45母插座 10/100Mbps |
|
協議支持 連接數 |
西門子S7TCP、ModbusTCP、BCNetS7 最大32個 |
|
WiFi接口 接口類型 發射功率 接收靈敏度 無線類型 安全機制 協議支持 TCP連接數 |
802.11 b/g/n 2.4G-2.5G 外置高增益天線 +26dBm(MAX,2.4G 802.11b/g/n) -89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n) Station/AP模式 WPA-PSK/WPA2-PSK/WEP 西門子S7TCP、ModbusTCP、BCNetS7 最大32個 |
|
S7接口 接口類型 傳輸速率 協議支持 |
RS485 DSUB九針公 9.6K、19.2K、187.5K、500K、1.5M、3M、6M，波特率自適應 PPI、MPI從站、MPI主從站和PROFIBUS |
|
人機接口 接口類型 輸出速率 協議支持 人機類型 |
RS485 DSUB九針母 9.6K、19.2K、187.5K、500K、1.5M、3M、6M，波特率自適應 MPI多主站協議、ModbusRTU主從站 西門子、MCGS、威倫、臺達、步科等 |
|
編程軟件 組態軟件 OPC軟件 |
MircroWIN、STEP7、博途 WinCC、昆侖通態、組態王、力控、杰控、IFIX、INTOUCH等 KepwareOPC、BCNetS7 OPC |
| 診斷和參數設置工具 | IE瀏覽器，默認192.168.1.188、BCDevice |
|
供電方式 電壓類型 |
PLC端口取電/外接24V 24VDC/100mA |
| 工作溫度 | 0~60℃ |
| 工作濕度 | 95%非凝露 |
| 電磁兼容性 | 2014/30/EU |
| 認證 | CE認證 |
| 尺寸(L*W*H) | 115*27*75mm |
| 重量 | 150g |
