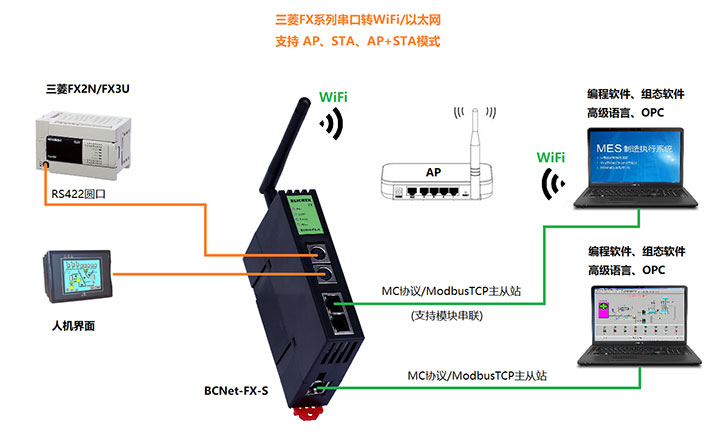

BCNet-FX-S用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、匯川、士林AX、禾川等PLC以太網數據采集，非常方便構建生產管理系統。模塊集成WiFi功能，支持AP模式、STA模式和AP+STA模式，非常方便構建WiFi網絡，直接通過WiFi進行PLC編程、數據采集。BCNet-FX-S不占用PLC編程口，上位機通過以太網對PLC數據監控的同時，觸摸屏可以通過復用接口X2與PLC進行通訊。BCNet-FX-S支持工控領域內絕大多數SCADA軟件，支持三菱MC以太網協議和ModbusTCP兩種通訊方式。
? BCNet-FX的增強型
? 支持AP模式、STA模式和AP+STA模式
? 支持WiFi、以太網編程、數據采集和數據交換
? 網口支持MC協議
? 網口集成ModbusTCP主從站功能
1、安裝在35mm的導軌上，無需外接電源。COM1口連FX的S8編程通訊口，COM2擴展口用于觸摸屏通訊。
2、通過WEB服務器或配置診斷工具BCDevice均可對設備進行參數設置和運行診斷。
3、對FX編程通訊口波特率自動調節，可以適應大數據量通訊的需求。
4、集成WiFi功能，支持AP模式、STA模式和AP+STA模式。
5、通過WiFi可進行PLC編程、數據采集。
6、支持MELSOFT產品（GX Works2、GX Developer等）的以太網通信。
7、支持上位機MC以太網協議（MELSEC Communication Protocol）通信，支持上位軟件（組態王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服務器等）訪問。
8、集成ModbusTCP服務器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus數據區自動映射至FX數據區。
9、采用MC通信協議，皆可實現高級語言（如VB、VC、C#等）編程，實現與三菱FX的數據通訊，方便開發生產管理系統。
10、支持OPC通道的SCADA（上位組態軟件）以O(shè)PC方式與FX通訊。
11、可同時實現MELSOFT連接、MC協議連接、ModbusTCP連接方式，支持32個上位機的連接。
12、支持用戶側通過以太網實現固件更新，一次購買，永久升級。
| 產品型號 | BCNet-FX-S |
| 描述 | 三菱FX系列PLC以太網通訊處理器 |
| 顏色 | 金屬黑 |
| 狀態顯示 | Pwr，Com1，Com2，WiFi |
|
以太網接口 接口類型 輸出速率 協議支持 TCP連接數 |
Link/Active指示燈，自動極性交叉 RJ45母插座 10/100Mbps MELSOFT、MC、ModbusTCP 最大32個 |
|
WiFi接口 接口類型 發射功率 接收靈敏度 |
802.11 b/g/n 2.4G-2.5G 外置高增益天線 +26dBm(MAX,2.4G 802.11b/g/n) -89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n) |
|
無線類型 安全機制 協議支持 連接數 |
Station/AP模式 WPA-PSK/WPA2-PSK/WEP MELSOFT、MC、ModbusTCP 最大32個 |
|
X1接口(連PLC) 接口類型 傳輸速率 協議支持 |
RS422 MD8通訊母口 9.6K、19.2K、38.4K、57.6K、115.2K FX編程口 |
|
X2接口(連HMI) 接口類型 輸出速率 協議支持 |
RS422 MD8通訊母口 9.6K、19.2K、38.4K、57.6K、115.2K FX編程口 |
|
編程軟件 組態軟件 OPC軟件 |
GX Work2、GX Developer WinCC、昆侖通態、組態王、力控、杰控、IFIX、INTOUCH等 KepwareOPC |
| 診斷和參數設置工具 | IE瀏覽器，默認192.168.1.188、BCDevice |
|
供電方式 電壓類型 |
FX編程口取電/外接24V 24VDC/100mA |
| 工作溫度 | 0~60℃ |
| 工作濕度 | 95%非凝露 |
| 電磁兼容性 | 2014/30/EU |
| 認證 | CE認證 |
| 尺寸(L*W*H) | 115*27*75mm |
| 重量 | 150g |
